ADS1131 18 位高精度桥式传感器 ADC 总结

描述

该ADS1131是一种高精度的18位模拟转数字转换器(ADC)。配备板载低噪声放大器、内置振荡器、精密18位δσ(ΔΣ)ADC和桥式电源开关,ADS1131为桥式传感器应用(包括称重秤、应变计和负载传感器)提供了完整的前端解决方案。
*附件:ads1131.pdf

低噪声放大器增益为64,支持±39mV的全刻程差分输入。ΔΣ ADC具有18位有效分辨率,由三阶调制器和四阶数字滤波器组成。支持两种数据速率:10SPS(支持50Hz和60Hz抑制)和80SPS。ADS1131可以进入低功耗待机模式,或在关机模式下完全关闭。

ADS1131由专用引脚控制;没有数字寄存器可供编程。数据通过易于隔离的串行接口输出,直接连接到MSP430及其他微控制器。

ADS1131采用SO-16封装,规格范围为–40°C至+85°C。

特性

  • 桥式传感器的完整前端
  • 以SO套装形式提供
  • 内置放大器,增益64
  • 内部振荡器
  • 桥式传感器的低侧电源开关
  • 18位无噪声分辨率
  • 可选的10SPS或80SPS数据速率
  • 同时以10SPS进行50Hz和60Hz拒绝
  • 外部电压参考,最高可达5伏,用于比分测量
  • 简单的针驱动控制
  • 双线串行数字接口
  • 供电范围:3V至5.3V
  • –40°C至+85°C温度范围

参数

噪声放大器

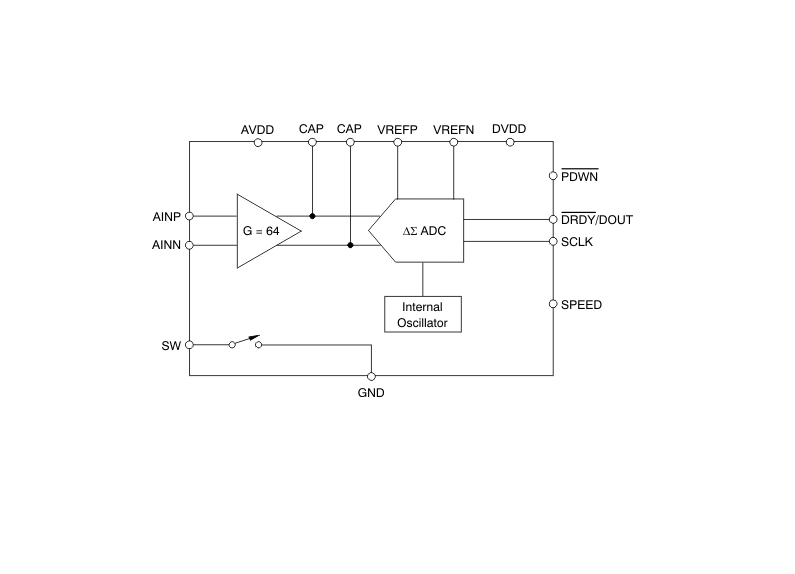

方框图

噪声放大器
ADS1131 是德州仪器(TI)推出的 18 位高精度模数转换器(ADC),核心优势为集成低噪声放大器(PGA)、桥式传感器电源开关与抗工频干扰数字滤波器,支持 10SPS/80SPS 可选采样率,适配称重秤、应变片、称重传感器等桥式传感器信号采集场景,工作温度覆盖 - 40°C~85°C,是桥式传感器前端的完整解决方案。

一、核心产品参数

1. 基础性能指标

  • 分辨率与采样率 :18 位无失码分辨率,采样率通过 SPEED 引脚选择(10SPS/80SPS);10SPS 模式下可同时抑制 50Hz/60Hz 工频干扰,80SPS 模式适配高速采集需求。
  • 输入与增益 :内置固定增益 64 倍的低噪声放大器,差分输入满量程 ±39mV(5V 参考)、±23.4mV(3V 参考);共模输入范围 1.5V~AVDD-1.5V,差分输入电流 ±2nA,输入保护二极管钳位信号避免过压损坏。
  • 精度指标 :积分非线性(INL)±8ppm,输入失调误差 10μV,失调温漂 ±15nV/°C;增益误差 ±1% FSR,增益温漂 ±4ppm/°C;共模抑制比(CMRR)110dB(直流),电源抑制比(PSRR)100dB(直流),精度性能优异。
  • 噪声特性 :10SPS 模式下峰峰值噪声 300nV,80SPS 模式下 500nV;噪声等效分辨率高,适配微弱信号采集。

2. 环境与封装

  • 工作温度:-40°C~85°C(工业级),适配恶劣工作环境;
  • 封装形式:16 引脚 SOIC(D),RoHS 兼容,MSL 等级 2,峰值回流温度 260°C;
  • ESD 防护:需注意静电防护,操作时建议采取防静电措施;
  • 功耗:正常模式总功耗 5mW(5V 供电)、2.9mW(3V 供电);待机 / 掉电模式功耗低至 0.1μA,节能效果显著。

二、关键功能特性

1. 传感器适配与供电

  • 桥式传感器支持:集成低侧电源开关(SW 引脚),转换期间闭合给传感器供电,待机 / 掉电时断开以降低功耗;开关导通电阻 3.5Ω(典型值,5V/30mA),适配各类桥式传感器供电需求。
  • 参考电压:支持外部参考电压(1.5V~AVDD+0.1V),参考输入电流 10nA,适配比率测量,提升测量精度。

2. 信号处理与滤波

  • 数字滤波:采用 4 阶 sinc 滤波器,10SPS 模式下 - 3dB 截止频率 3.32Hz,80SPS 模式下 11.64Hz;通过频率陷波特性抑制工频干扰,无需额外硬件滤波电路。
  • settling 特性:输入信号突变后需 4 个转换周期稳定,连续采集时建议丢弃前 4 个数据以确保精度。

3. 控制与通信

  • 引脚控制:无寄存器配置,通过 SPEED(采样率)、PDWN(掉电)引脚实现功能控制,操作简单;支持待机模式(SCLK 持续高电平激活)与掉电模式(PDWN 低电平激活)。
  • 数据接口:两线串行接口(SCLK/DRDY/DOUT),DRDY/DOUT 引脚兼具数据就绪指示与数据输出功能,18 位二进制补码输出(MSB 优先),SCLK 最高频率 5MHz。

三、应用与设计要点

1. 典型应用场景

  • 称重与测力:电子称重秤、工业称重传感器信号采集;
  • 应变与压力:应变片、压力传感器信号转换;
  • 工业控制:工业过程控制中的微弱模拟信号采集。

2. 硬件设计建议

  • 外部元件 :CAP 引脚需外接 0.1μF NPO/C0G 电容,与内部电阻构成低通滤波器(截止频率 720Hz),需紧贴引脚放置;AVDD/DVDD 引脚需各外接 0.1μF 去耦电容,降低电源噪声。
  • 输入配置:差分输入时信号接 AINP/AINN,单端输入时 AINN 接地;参考电压建议使用低噪声基准源,VREFP/VREFN 引脚需远离数字干扰源。
  • 接地与布局:模拟地与数字地单点连接,传感器信号线与数字线分开布线;SW 引脚与传感器接地端直接连接,提升共模抑制效果。

3. 软件与配置

  • 采样率选择:工频干扰严重的场景选 10SPS 模式,高速响应需求选 80SPS 模式;
  • 数据读取:DRDY/DOUT 拉低表示数据就绪,SCLK 上升沿移出数据(18 位),第 19 个 SCLK 可强制引脚拉高,便于 polling 检测;
  • 模式切换:待机模式唤醒后首个数据有效,掉电模式唤醒需 7.95μs 稳定时间,唤醒后需重新等待数据就绪。

四、产品优势与选型适配

  • 核心优势:集成 PGA、传感器电源开关与抗工频干扰滤波器,外部元件少,简化桥式传感器前端设计;低噪声、高 CMRR 特性适配微弱信号采集;引脚控制无需寄存器配置,开发门槛低。
  • 选型建议:专为桥式传感器设计,适用于称重、应变、压力等需要高精度微弱信号采集的场景;需配合低噪声基准源使用,以充分发挥其精度优势。
