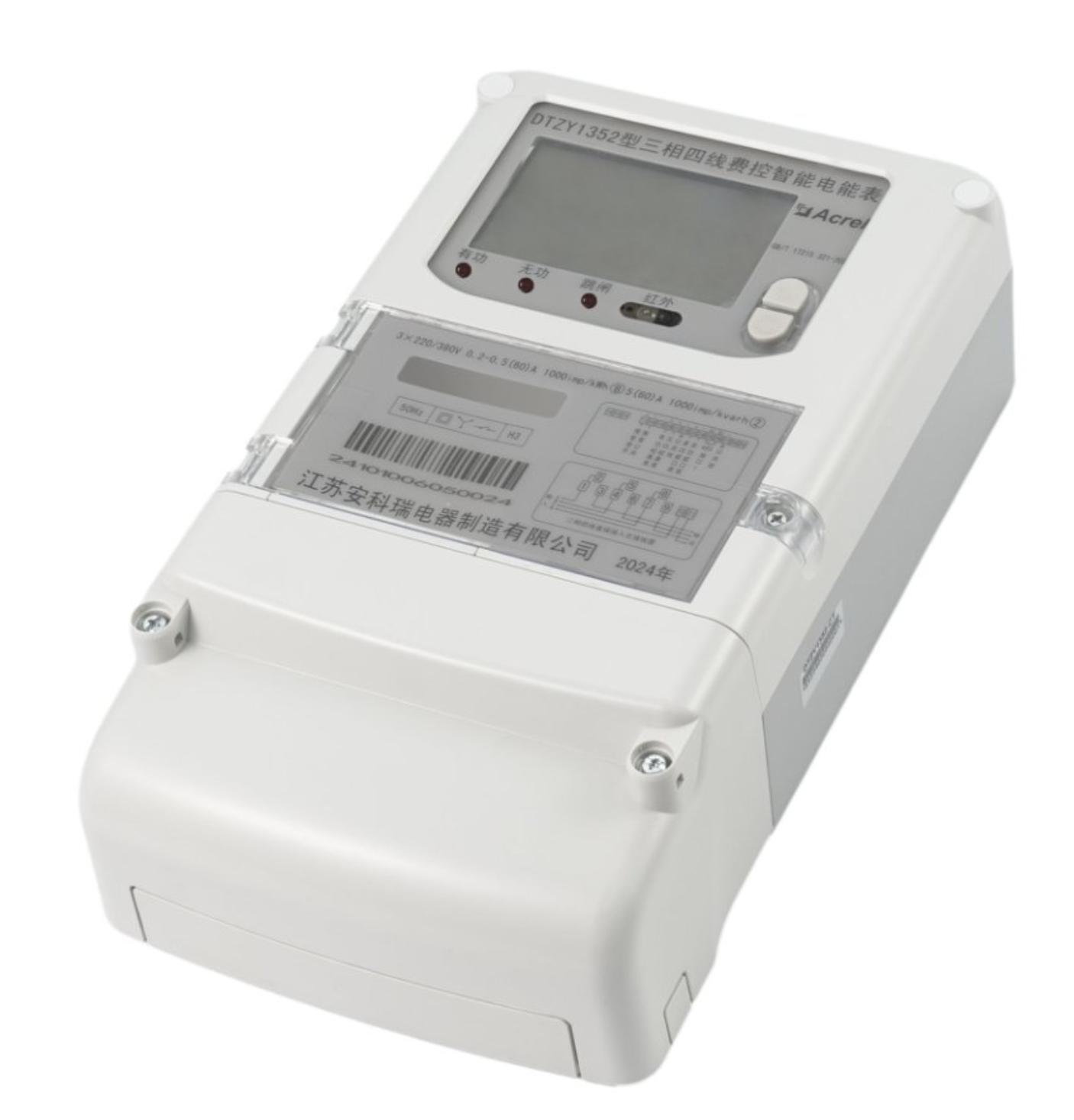

高精度壁挂式智能电表—DTZY1352三相四线费控电能表满足国网标准

安科瑞产品销售选型请联系

安科瑞沈亚峰150-2150-3793

一 概述

DTZY1352 三相四线费控智能电能表主要用于计量低压网络的三相四线有功、无功电能，同时可测量电压、电流、中线电流、功率、需量等运行参数，具有红外通讯功能，并可选配载波、无线双模通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、统计和分析。产品符合国家标准 GB/T17215.321-2021《电测量设备特殊要求第 21 部分：静止式有功电能表（A 级、B 级、C级、D 级和 E 级）》、GB/T15284-2002《多费率电能表特殊要求》及 Q/GDW10827-2020《三相智能电能表技术规范》等国家标准和国家电网的企业标准。通信规约符合 DL/T698.45-2017、DL/T645-2007 标准及 MODBUS-RTU规约。

二 主要特点

采用高质量、高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片。

电压采样回路采用电阻分压方式。

电流采样回路采用高质量、高精度、高稳定、宽量程的互感器。

显示采用具有宽视角、高对比度、防紫外线，性能可靠的 LCD 显示器。

应用数字处理技术及 SMT 工艺。

结构牢固，阻燃、抗老化、密封性能好。表壳结构尺寸统一简洁、美观精致、安装方便

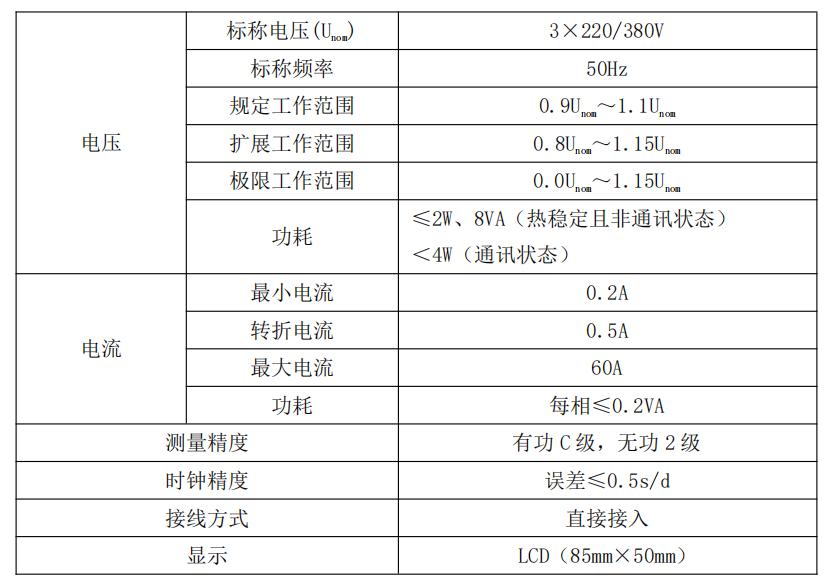

三 技术参数

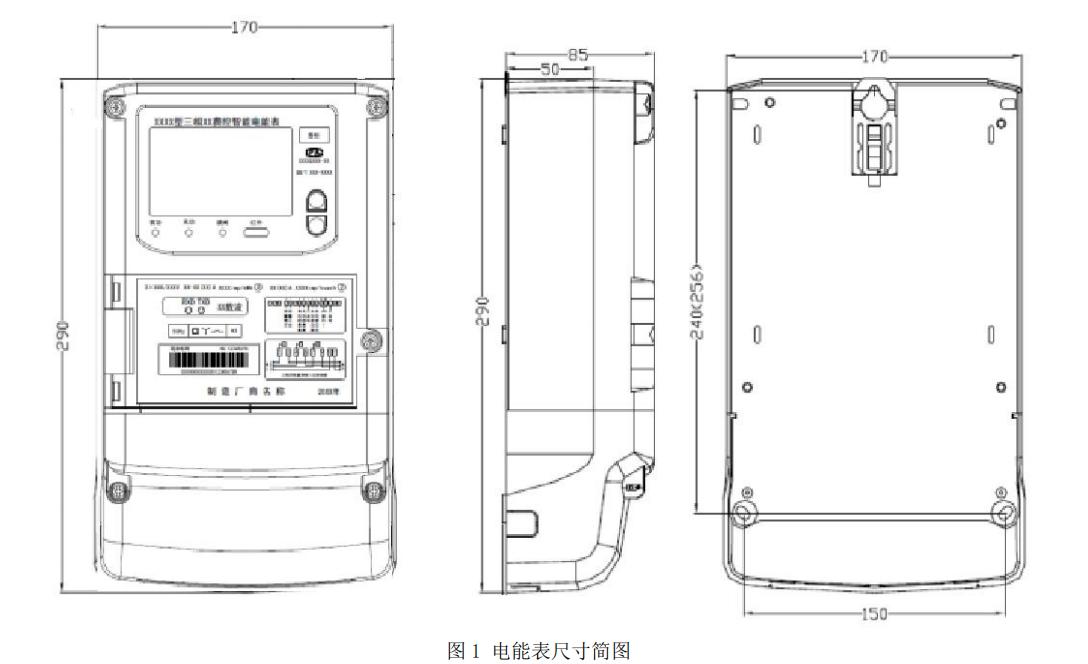

四 外形尺寸

外形尺寸：290mm×170mm×85mm

安装尺寸：2900mm×170mm

五 功能简介

5.1 计量功能

a)具有正向、反向分相及合相有功电能量功能，并可以据此设置组合有功电能量；

b）具有四象限无功电能量计量功能，并设置两种组合无功电能量；

c)具有分时计量功能；总电能量与各分时段、分相电能量分别进行累计、存储；

d)电能量支持 4 位小数存储传输。

5.2 需量测量

a)在一个月的时间间隔内，测量双向最大需量、分时段最大需量及其出现的日期和时间，并存储带时标的数据；

b)最大需量测量采用滑差方式，需量周期可在 5min、10min、15min、30min、60min 中选择；滑差时间可以在 1min、2min、3min、5min 中选择；需量周期应为滑差时间的 5 的整倍数。出厂默认值：需量周期 15min、滑差时间 1min；

c)总的最大需量测量连续进行；各费率时段最大需量的测量在相应的费率时段内完整的测量周期内进行；

d)当发生电压线路上电、清零、时钟调整、时段转换、需量周期变更、功率潮流方向转换等情况时，电能表

从当前时刻开始，按照需量周期进行需量测量；当第一个需量周期完成后，按滑差间隔开始最大需量记录；在不完整的需量周期内，不做最大需量的记录；

e)能存储 12 个结算日正反向总及各费率最大需量数据

5.3 费率时段功能

a）电能表支持两套时区表和两套时段表；每套时段表最多支持 8 个时段表，12 个费率，最多可设置 14 个时段，且时段可以跨越零点设置；每套时区表最多可设置 14 个时区；

b）支持公共假日和周休日特殊费率时段的设置。最多可以设置 20 个公共假日。

5.4 计时功能

a)采用具有温度补偿功能的内置硬件时钟电路；

b)时钟具有日历、计时、闰年自动转换功能；

c)使用环保型的锂电池作为时钟备用电源，断电后维持内部时钟正确工作时间累计不少于 5 年；电池电压不足时，电能表给予报警提示；

d)电能表在上电时若检测到时钟发生倒退、格式错乱、上电时刻时间小于掉电时间或大于掉电时间 1000 天等情况时，将最近一次掉电时间重写入时钟芯片。

5.5 测量及监测功能

能测量、记录、显示当前电能表的各相电压、各相电流、零线电流、有功功率、无功功率、功率因数等运行参数。

5.6 事件记录功能

a)各相失压、欠压、过压、断相、过流、断流、失流总次数，最近 10 次对应事件的发生时刻、结束时刻及对应的电能量数据等信息；

b)记录总和分相功率因数超下限事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据；

c)记录最近 10 次全失压发生时刻、结束时刻及对应的电流值；全失压后程序不应紊乱，所有数据都不应丢失；电压恢复后，电能表应正常工作；

d)记录电压（流）逆相序总次数，最近 10 次发生时刻、结束时刻及其对应的电能量数据；

e)记录总和分相功率反向的总次数，最近 10 次功率反向发生时刻及对应的电能量数据等;

f)记录掉电的总次数，以及最近 100 次掉电发生及结束的时刻；

g)记录需量超限的总次数，以及最近 10 次需量超限发生及结束的时刻；

h)记录最近 10 次电压（流）不平衡、电流严重不平衡发生、结束时刻及对应的电能量数据；

i)记录恒定磁场干扰事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据；

j)记录电源异常事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据；

k)记录负荷开关误动作事件总次数，最近 10 次发生时刻、结束时刻及对应的电能量数据；

l)能永久记录电能表清零总次数，最近 10 次电能表清零事件的发生时刻及清零时的电能量数据；

m)记录需量清零、事件清零的总次数，以及最近 10 次需量清零、事件清零的时刻；

n)记录编程总次数，以及最近 10 次编程记录，每次编程记录记录编程期间最早一次数据项编程时刻以及编程期间最后 10 个编程项的数据标识；

o)记录普通校时总次数，以及最近 10 次校时前后的时刻；

p)记录广播校时总次数，以及最近 100 次校时前后的时刻；

q)记录各相过载总次数、总时间，以及最近 10 次过载的持续时间；

r)能记录开表盖总次数，最近 10 次开表盖事件的发生、结束时刻以及开表盖发生时刻的电能量数据，停电期间，电能表只记最早的一次开表盖事件；

s)能记录开端钮盖总次数，最近 10 次开端钮盖事件的发生、结束时刻以及开端钮盖发生时刻的电能量数据，停电期间，电能表只记最早的一次开端钮盖事件；

t)记录最近 10 次拉闸和最近 10 次合闸事件，记录拉、合闸事件发生时刻和电能量数据；

u)记录时钟故障总次数，最近 10 次故障发生、结束时刻及对应电能量；各种事件记录关联数据项可设。

5.7 冻结功能

a）瞬时冻结：在非正常情况下，存储当前的日期、时间及相关数据项，可存储最近 3 次的数据；

b）分钟冻结（负荷记录）：记录正反向有功总电能、电压、电流、零线电流、有功功率、功率因数，在间隔时间为 15min 的情况下，存储空间记录不少于 365 天的数据量；分钟冻结间隔时间可以在（1～60）min 范围内设置，默认间隔时间为 15min；

c）整点冻结：在整点时刻，存储当前的日期、时间及相关数据项，存储最近 254 次的数据；

d）日冻结：在每天零点时刻，存储当前的日期、时间及相关数据项，存储最近 365 天的数据量；

e）月冻结：在每月 1 日零点时刻，存储当前的日期、时间及相关数据项，存储最近 24 次的数据；

f）切换冻结：在新老两套费率/时段转换、阶梯电价转换或电力公司认为有特殊需要时，存储当前的日期、时间及相关数据项，存储最近 2 次的数据；

g）结算日冻结：在结算日时刻，存储当前的日期、时间及相关数据项，存储最近 12 个结算日的数据；

h）冻结内容可设。默认设置见附录 D。

5.8 清零功能

a) 电能表清零

1）清除电能表内存储的电能量、最大需量、冻结量、事件记录（不包括清零事件）等数据；

2）清零操作应作为事件永久记录，清零事件记录出厂后无法清零；

3）电能表底度值只能清零，不能设定。

b) 需量清零

清空电能表内当前的最大需量及发生的日期、时间等数据。

c) 事件清零

电能表事件清零功能分为事件总清零和分项事件清零。

5.9 显示功能

a）电能表在正常工作状态进行按键、红外通信等操作时，LCD 启动背光。按键触发背光启动后，60s 无操作自动关闭背光；红外触发时，2 个自动轮显周期后关闭背光；

b）电能表显示内容分为数值、代码和符号三种，显示内容可通过编程进行设置。电能表可显示电能量、需量、电压、电流、功率、时间等各类数值，数值显示位数 10 位，电能显示小数位数支持 0～4 位可设，默认 2位；显示的数值单位采用国家法定计量单位，如：kW、kvar、kWh、kvarh、V、A 等；显示代码包括显示内容编码；默认显示内容参见附录 D；显示符号可包括功率方向、费率、象限、编程状态、相线、电池欠压、故障（如失压、断相、逆相序）等标志；

c）电能表具有停电后唤醒显示的功能，可能通过按键或红外唤醒；在掉电 7 天后不能红外唤醒；

d）具备自动循环和按键两种显示方式；自动循环显示时间间隔可设置；

e）具备上电全显功能，电能表在上电后 1s 内液晶满屏显示、背光点亮、LED 灯全亮（脉冲灯除外）；液晶显示与 LED 灯亮、背光点亮的时间间隔可设置；

f）具备通过通信命令使带电电能表液晶屏全显示、背光点亮及 LED 灯全亮功能（脉冲灯除外）。

5.10 通信功能

电能表具有 1 路 RS485 通道、一路远红外通道，一路载波功微功率无线通道。各通信信道物理层独立，任意一条通信信道的损坏都不影响其它信道正常工作。通信时，电能表的计量性能、存储的计量数据和参数不受到影响和改变。电能表与通信模块接口均具备相应保护电路，在热拔插通信模块及模块损坏等情况下，均不引起电能表复位或损坏。电能表具备载波通信模块、微功率无线通信模块等的互换功能，模块更换后，电能表的计量性能、存储的计量数据和参数不受影响和改变；通信遵循 DL/T 698.45 协议。

a）RS485 通信

RS485 接口和电能表内部电路实行电气隔离，并有失效保护电路；

通信波特率可设置为 1200bit/s、2400bit/s、4800bit/s、9600bit/s，缺省值为 9600bit/s。

b）红外通信

调制型红外接口的通信速率可设置为 600bit/s、1200bit/s。红外有效通信距离不小于 5m；

c）模块通信

电能表可配置载波通信单元或微功率无线通信单元。

5.11 费控功能

费控功能的实现为远程方式，通过公网、载波等虚拟介质和远程售电系统实现。

5.12 电池可更换功能

电能表具备抄表电池可更换功能。

对于时钟电池问题，用户须及时通知厂家解决处理。

对于停电抄表电池问题，用户应及时更换新电池。安装电池时，注意电池的极性。

注：更换电池须由专业人员进行。

六 认证证书

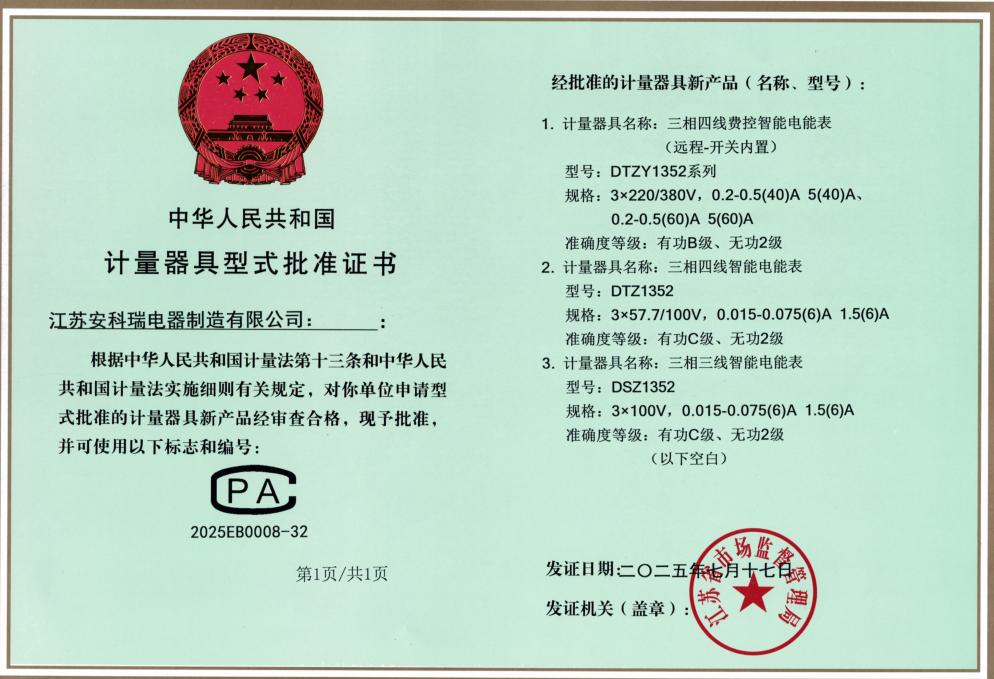

CPA计量器具型式批准证书
