TPL8002-25 串联式 64 抽头数字电位器产品手册总结

TPL8002-25是一种可编程电阻器件，实现了两个数字电位器，每个位有64个擦拭位置，通过6位并行接口串联控制。该器件在相应的擦拭触点处具有固定的擦拭电阻，这些电位器在其数字输入端的二进制编码决定的点抽头电位器。

TPL8002-25的电阻式拭耳器抽头端子（RSW）通常连接到外部差分路径反相运算放大器配置的反相输入（–），非反相输入（+）通过接地。应用对配置的差分输入是设备的RG端子。外部运算放大器的差分输出连接到器件的射频端子，因此成为应用配置的差分输出。
*附件：tpl8002-25.pdf

TPL8002-25的雨刷触点与端点RG和RF之间的电阻为配置提供了对数增益/衰减响应。数字码为十进制0（b000000）时，构型的最大反相衰减为–24 dB。数字码为十进制32（b1000000）时，构型的反相增益为0.00 dB。数字码为10进制63（b1111111），该配置的最大反相增益为+23.25 dB。配置对数字编码的响应以0.75 dB的固定步进变化。

特性

• 可调增益范围从23.25 dB到–24 dB
• 64分头位置，每步0.75 dB
• 支持8 MHz模拟带宽
• 工作范围最高可达–4伏伏 电子工程 /+4-V VDD
• 100 μA 最大静态供电电流
• ±30%端到端耐受性
• 绝对容忍度为±0.3 dB
• 工作温度范围为
  –40°C至85°C
• 根据JESD 22测试的ESD性能
  • 2000-V人体模型
    （A114-B，II类）
• 应用
  • 用于工作放大器的串联可调反馈和增益
    电阻

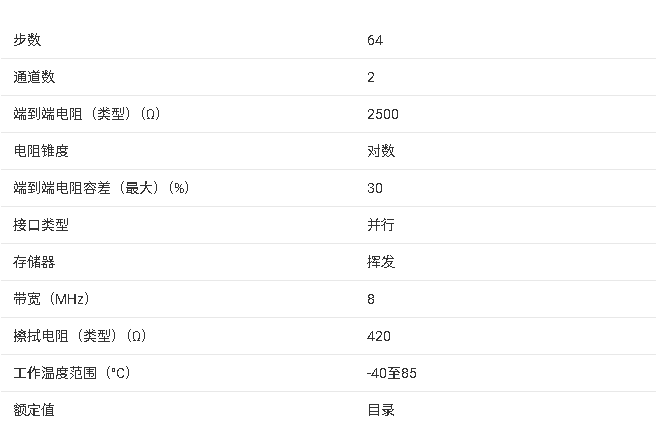

    参数

一、产品核心概述

TPL8002-25 是德州仪器推出的串联式双路数字电位器，每路含 64 个抽头，通过 6 位并行接口同步控制，核心优势为对数增益 / 衰减调节、高模拟带宽及低功耗，适用于运算放大器的可调反馈与增益电阻配置，工作温度范围为–40°C 至 + 85°C，封装形式为 16 引脚 TSSOP。

二、关键特性与规格

1. 核心性能参数

• 增益调节范围 ：–24 dB 至 + 23.25 dB，按 0.75 dB / 步阶梯调整，绝对公差 ±0.3 dB。
• 电阻特性 ：端到端电阻典型值 2.5 kΩ，公差 ±30%；抽头电阻（RW）典型值 420 Ω；积分非线性（INL）和微分非线性（DNL）均为 ±0.3 dB。
• 带宽与功耗 ：模拟信号带宽达 8 MHz，静态供电电流最大 100 μA；支持 ±2.5 V~±4 V 双电源供电，电源压差最大 8 V。

2. 核心功能

• 内置两路独立数字电位器，通过 6 位并行控制端（A~F）实现串联同步控制，数字代码 0（000000）对应最大衰减（–24 dB），代码 63（111111）对应最大增益（+23.25 dB），代码 32（100000）对应单位增益（0 dB）。
• 抽头端（RSW1/RSW2）、反馈端（RF1/RF2）与增益端（RG1/RG2）的电阻组合实现对数增益响应，适配运算放大器的反相放大电路。
• 控制端到输出的步延迟典型值 100 ns，ESD 防护等级达人体模型（HBM）2000 V。

三、封装与引脚

1. 封装信息

采用 16 引脚 TSSOP（PW）封装，卷盘装（TPL8002-25PWR）数量 2000 片，符合 RoHS 标准，MSL 等级 1（260°C 无限制回流焊），引脚标识为 PHY03A。

2. 关键引脚功能

• 电源引脚：VDD（正电源，2.5 V 4 V）、VEE（负电源，–2.5 V –4 V）、GND（地）。
• 控制引脚：A~F（6 位并行控制端，输入二进制代码控制抽头位置）。
• 信号引脚：RG1/RG2（增益端）、RF1/RF2（反馈端）、RSW1/RSW2（抽头端）。

四、应用场景与设计支持

1. 典型应用

• 运算放大器的串联式可调反馈与增益电阻配置，适配 OPA2889 等运放组成差分放大电路。
• 需对数增益 / 衰减调节的模拟信号处理场景，如音频放大、仪器仪表信号调理。

2. 设计资源

• 推荐工作条件：正电源（VDD）2.5 V 4 V，负电源（VEE）–2.5 V –4 V；控制输入高电平（VIH）≥0.65×VDD，低电平（VIL）≤0.35×VDD。
• 电路配置：抽头端（RSW）通常连接运放反相输入端，增益端（RG）接差分输入信号，反馈端（RF）接运放输出端，形成完整可调增益放大回路。

五、可靠性与订单信息

• 存储温度范围–40°C 至 + 85°C，控制端输入电压范围–0.3 V 至 VDD+0.3 V，信号引脚电压范围 VEE–0.3 V 至 VDD+0.3 V。
• 可订购型号为 TPL8002-25PWR（卷盘装），支持–40°C~+85°C 工作温度，满足工业级应用需求。
