DAC3282 16 位 625MSPS 双通道数模转换器（DAC）产品手册总结

该DAC3282为双通道16位625 MSPS的数模转换器（DAC），配备 8位LVDS输入数据总线，带片上终端，可选2倍插值滤波器，以及内部 电压参考。DAC3282提供更优越的线性、噪声和串扰性能。

输入数据可以通过片上的插值FIR滤波器进行2倍插值，该滤波器具有 超过85分贝的止带衰减。多个DAC3282设备可以完全同步。
*附件：dac3282.pdf

DAC3282允许复数输出或实数输出。复合体中的可选粗混合器 模式提供频率上转换，双DAC输出产生复杂的希尔伯特变换 双。数字偏移校正功能允许优化外部电源的LO馈送 正交调制器执行最终单边带射频上行转换。

该DAC3282特性适用于整个工业温度范围内的工作 封装范围为-40°C至85°C，采用48针7×7毫米VQFN封装。

特性

• 双16位，625 MSPS 的双数类DAC
• 8位输入LVDS数据总线
  • 字节宽交错数据负载
  • 8 样本输入FIFO
  • 可选数据模式检查器
• 多DAC同步
• 可选2倍插值滤波器
• 零中频 Sinc 修正滤波器
• Fs/2和± Fs/4粗混器
• 用于LO校正的数字偏移调整
• 温度传感器
• 3线或4线串行控制接口
• 芯片1.2伏参考
• 差分可扩展输出：2至20毫安
• 低功耗：950 mW，625 MSPS，845 mW，500
  MHz，完整工作条件
• 节省空间封装：48针7×7毫米VQFN
• 应用
  • 蜂窝基站
  • 多样性传输
  • 宽带通信
  • 数字合成

参数

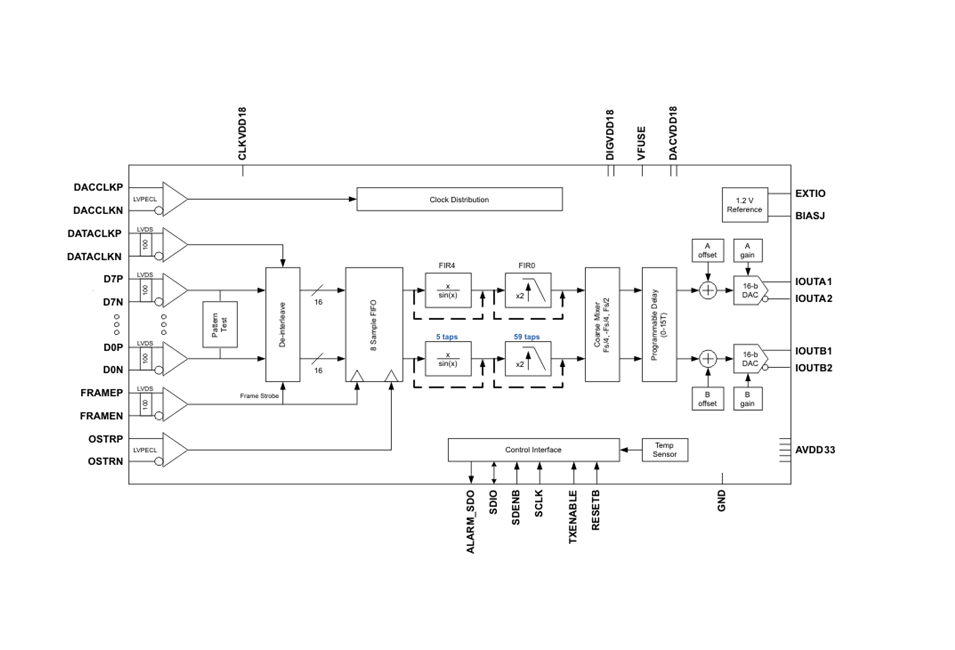

方框图

一、产品核心概述

DAC3282 是德州仪器推出的高速高精度双通道 DAC，具备 16 位分辨率和 625MSPS 最大更新速率，支持 2 倍插值滤波、数字粗混频及多器件同步功能，核心优势为低功耗、高线性度与灵活接口，适用于蜂窝基站、分集发射、宽带通信、数字合成等场景，工作温度范围为–40°C 至 85°C，采用 48 引脚 7mm×7mm VQFN 封装（带裸露散热焊盘）。

二、关键特性与规格

1. 核心性能参数

• 分辨率与线性度 ：16 位分辨率；微分非线性误差（DNL）最大 ±2 LSB，积分非线性误差（INL）最大 ±4 LSB；增益误差最大 ±2% FSR，偏移误差典型值 0.01% FSR。
• 信号性能 ：625MSPS 速率下，10.1MHz 输出时无杂散动态范围（SFDR）达 83dBc，三阶交调失真（IMD3）达 82dBc；噪声谱密度（NSD）典型值 161dBc/Hz；支持 2~20mA 可扩展差分输出电流，输出阻抗 300kΩ。
• 功耗与时序 ：625MSPS 时总功耗典型值 950mW，500MHz 时 845mW；掉电模式功耗低至 15mW；输出建立时间（0.1% 精度）10.4ns，上升 / 下降时间 220ps。

2. 核心功能

• 通道与插值：双独立通道，内置 2 倍插值 FIR 滤波器（59 抽头，阻带衰减 > 85dB），可选零中频 sinc 校正滤波器，支持实输出或复输出模式。
• 数字混频与校正：集成粗混频器，支持 Fs/2、±Fs/4 频率上变频；提供数字偏移调节功能，可优化外部正交调制器的本振泄漏抑制。
• 接口与同步：8 位 LVDS 输入数据总线（DDR 双沿采样），内置 8 样本 FIFO 缓冲；支持 3 线 / 4 线串行控制接口；多器件可通过 OSTR 信号实现完全同步，支持双同步源模式。
• 其他功能：内置 1.2V 参考源（支持外部参考输入）、温度传感器；支持睡眠 / 掉电低功耗模式，单通道独立睡眠控制；数据模式检查器用于接口错误检测。

三、封装与引脚

1. 封装信息

采用 48 引脚 VQFN（RGZ）封装，带裸露散热焊盘，卷盘装（DAC3282IRGZR）数量 2500 片，小卷盘装（DAC3282IRGZT）数量 250 片；符合 RoHS 标准，MSL 等级 3（260°C 回流焊，168 小时保质期）；结到环境热阻（θJA）26.3°C/W，散热焊盘需焊接至 PCB 以优化热性能。

2. 关键引脚功能

• 电源与地：AVDD33（模拟 3.3V 供电）、DACVDD18（DAC 核心 1.8V 供电）、DIGVDD18（数字 1.8V 供电）、CLKVDD18（时钟缓冲 1.8V 供电）、GND（地，含散热焊盘）。
• 信号输入：D [7:0] P/N（LVDS 数据输入）、DATACLKP/N（LVDS 数据时钟）、FRAMEP/N（帧同步信号）、DACCLKP/N（LVPECL 核心时钟）、OSTRP/N（输出同步信号）。
• 信号输出：IOUTA1/IOUTA2（A 通道差分电流输出）、IOUTB1/IOUTB2（B 通道差分电流输出）、BIASJ（满量程输出电流偏置端）、EXTIO（内部 / 外部参考接口）。
• 控制引脚：SDIO（串行数据 I/O）、SCLK（串行时钟）、SDENB（串行使能，低有效）、RESETB（复位，低有效）、TXENABLE（发射使能，高有效）、ALARM_SDO（告警输出 / 串行数据输出）。

四、应用场景与设计支持

1. 典型应用

• 高速通信系统：蜂窝基站发射链路、宽带信号生成、分集发射系统。
• 接口适配：可直接对接 TRF3703 等正交调制器，支持 50Ω 传输线驱动（通过 RF 变压器匹配），适配 W-CDMA、LTE 等多载波信号传输。

2. 设计资源

• 参考与偏置 ：内置 1.2V 参考源，EXTIO 引脚可配置为参考输入 / 输出；BIASJ 引脚外接 960Ω 电阻时，满量程输出电流为 20mA，通过 CONFIG4 寄存器可独立调节两通道增益。
• 同步与 FIFO：多器件同步推荐采用双同步源模式（FRAME 复位写指针，OSTR 复位读指针）；FIFO 支持旁路、单同步源、双同步源三种模式，可吸收时钟与数据的时序偏差。
• 布局指南：采用至少 6 层 PCB，模拟与数字信号路径分离，差分信号对称布线；电源引脚就近配置去耦电容，散热焊盘焊接至 PCB 并预留热过孔；敏感信号路径避免与其他信号交叉，采用地平面隔离。

五、可靠性与订单信息

• ESD 防护等级：人体模型（HBM）±2000V，带电设备模型（CDM）±500V，具备基础静电防护能力。
• 可订购型号包括卷盘装（DAC3282IRGZR）和小卷盘装（DAC3282IRGZT），均支持–40°C~+85°C 工业级工作温度，引脚标识为 DAC3282I。
