飞凌嵌入式RK3568开发板的TFTP烧写文件系统指南

描述

本文基于搭载瑞芯微RK3568处理器的OK3568-C开发板Linux 4.19.206标准开发环境开展测试,其网络基础稳定,可满足TFTP协议传输需求。测试中,TFTP 服务器部署于Ubuntu系统,Ubuntu与RK3568开发板采用桥接模式(利用开发板双网口的硬件优势,可降低网络传输延迟),服务器地址设为172.16.0.177。需提前将系统镜像(boot.img、rootfs.img)放入TFTP服务器目录,并确保开发板与服务器网络互通——这是后续烧写操作的前提

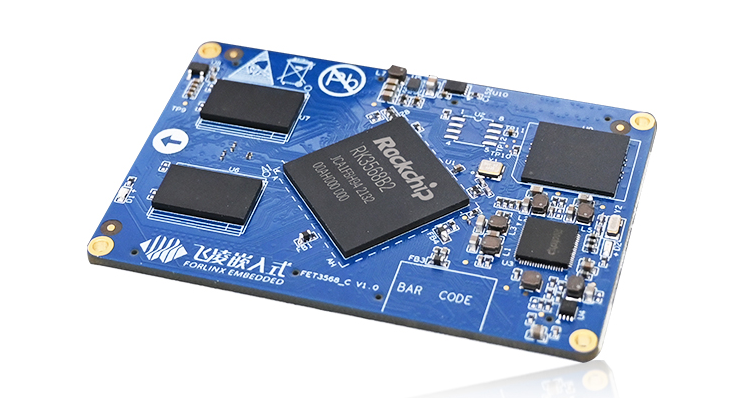

RK3568



1、Uboot配置环境变量,确保网络互通

RK3568开发板的 Uboot 环境配置简洁直观,配合板载的Type-C Debug接口(集成USB转串口芯片,无需额外转接器),开发者可快速通过终端工具(如 SecureCRT、Xshell)进入 Uboot 命令行,完成网络参数配置。



操作提示:Type-C Debug接口默认波特率为115200bps,数据位8,停止位1,无校验,连接后重启开发板即可进入Uboot 命令行。

=> setenv ethaddr aa:bb:cc:dd:ee:ff # 设置开发板以太网MAC地址,确保网络身份唯一 => setenv ipaddr 172.16.0.176 # 配置开发板静态IP,需与服务器在同一网段 => setenv gatewayip 172.16.0.218 # 设置网关地址,保障跨网段通信(若需) => setenv netmask 255.255.0.0 # 配置子网掩码,匹配局域网网段规划 => saveenv # 保存环境变量至eMMC,避免重启后丢失 Saving Environment to ENV_BLK... Writing to mmc(0)... done # 验证网络连通性:先ping真机,再ping Ubuntu服务器 => ping 172.16.0.77 # 测试开发板与真机网络互通 ethernet@fe2a0000 Waiting for PHY auto negotiation to complete. done Using ethernet@fe2a0000 device host 172.16.0.77 is alive => ping 172.16.0.177 # 关键步骤:验证与TFTP服务器连通性(若不通,检查VMware桥接模式或开发板网口接线) Using ethernet@fe2a0000 device host 172.16.0.177 is alive => setenv serverip 172.16.0.177 # 指定TFTP服务器IP,后续传输默认指向该地址 => saveenv Saving Environment to ENV_BLK... Writing to mmc(0)... done



注意:若 ping 服务器失败,需优先排查:

① VMware网络是否设为“桥接模式”;

② 开发板网口接线是否正常(推荐使用超五类及以上网线);

③ 服务器防火墙是否关闭 TFTP 端口(默认69端口)。



2、查询eMMC分区表,明确烧写目标

飞凌嵌入式RK3568开发板提供 8/16/32/64GB多规格的eMMC存储选项,本次测试采用标准Linux分区规划,通过mmc part命令可查看完整分区结构,明确boot.img(引导镜像)和rootfs.img(文件系统镜像)的目标分区

=> mmc part # 列出eMMC设备0的分区表(Partition Type: EFI) Partition Map for MMC device 0 -- Partition Type: EFI Part Start LBA End LBA Name Attributes Type GUID Partition GUID 1 0x00004000 0x00005fff "uboot" 0x00000000 0a100000-... b7030000-... 2 0x00006000 0x00007fff "misc" 0x00000000 420c0000-... ca5e0000-... 3 0x00008000 0x00017fff "boot" 0x00000000 aa0c0000-... 81190000-... # boot.img目标分区 4 0x00018000 0x00027fff "recovery" 0x00000000 2a050000-... c4620000-... 5 0x00028000 0x00037fff "backup" 0x00000000 aa600000-... 7b5d0000-... 6 0x00038000 0x00c37fff "rootfs" 0x00000000 12770000-... 614e0000-... # rootfs.img目标分区 7 0x00c38000 0x00c77fff "oem" 0x00000000 4a1c0000-... e52f0000-... 8 0x00c78000 0x01d59fbf "userdata" 0x00000000 3b120000-... 680f0000-...



该分区规划充分适配RK3568开发板的多系统特性:若需切换至Android或OpenHarmony系统,仅需通过飞凌嵌入式提供的partition_tool.sh脚本调整分区表,无需更换硬件。


3、TFTP烧写boot.img至boot分区

利用tftpflash命令可直接将TFTP服务器中的boot.img加载至 eMMC的“boot”分区(3号分区)。RK3568处理器的高速数据处理能力可保障TFTP传输速率稳定,确保引导镜像快速烧写完成。

# tftpflash命令说明:tftpflash [加载地址] [文件名] [目标分区名] => tftpflash 0x09400000 boot.img "boot" Using ethernet@fe2a0000 device TFTP from server 172.16.0.177; our IP address is 172.16.0.176 Filename 'boot.img'. Load address: 0x9400000 Loading: ################################################################# ################################################################# ......(省略中间加载过程) ############################################### 3.1 MiB/s done Bytes transferred = 23584256 (167de00 hex) ## TFTP flash boot.img to partititon 'boot' size 0x167de00 ... OK => reboot # 烧写完成后重启,验证引导分区是否正常(可选步骤,也可待rootfs烧写后统一重启)



技术亮点:

boot.img包含内核与设备树,其烧写稳定性直接影响系统启动。RK3568的eMMC支持“坏块管理”功能,配合底板的5V/12V 电源防护设计,可避免烧写过程中因电压波动导致的镜像损坏,适配工业场景长期运行需求。



4、TFTP烧写rootfs.img至rootfs分区

rootfs.img包含完整的文件系统(如/bin、/etc、/lib等目录),需烧写至“rootfs”分区(6号分区)。RK3568开发板的rootfs分区预留充足空间(本次测试分区大小约1.9GB),不仅可容纳基础文件系统,还能满足后续功能扩展需求——例如开发板内置1TOPS算力的NPU,若需部署轻量级AI 应用,可直接在该文件系统中集成 RKNN-Toolkit工具(支持 Caffe、TensorFlow、PyTorch等主流模型一键转换),无需额外调整存储架构。

=> tftpflash 0x09400000 rootfs.img "rootfs" Using ethernet@fe2a0000 device TFTP from server 172.16.0.177; our IP address is 172.16.0.176 Filename 'rootfs.img'. Load address: 0x9400000 Loading: ################################################################# ################################################################# ......(省略中间加载过程,因文件较大,加载时间稍长) ################################################################# done Bytes transferred = 1404391424 (53b55000 hex) ## TFTP flash rootfs.img to partititon 'rootfs' size 0x53b55000 ... OK => reboot # 烧写完成,重启开发板进入目标系

注意:

RK3568开发板采用“核心板+底板”分体式设计,若后续需扩展存储(如通过SATA3.0接口添加硬盘)或联网方式(通过M.2 Key-B接口扩展4G/5G模组),无需重新烧写文件系统——仅需在现有系统中安装对应驱动(飞凌嵌入式资料包提供预编译驱动),大幅简化功能迭代流程。



5、总结

飞凌嵌入式RK3568开发板通过TFTP烧写文件系统的操作,既体现了其基础功能的便捷性(如简洁的Uboot命令、稳定的网络传输),也展现了产品的核心优势:

国产化保障:100% 国产化核心板,适配关键行业供应链安全需求;

工业级可靠性:EMC 防护、工业级 eMMC、电源防护,适配复杂现场环境;

高扩展性:双千兆网、SATA3.0、M.2接口,支持存储/联网功能灵活扩展;

AI 算力集成:1TOPS NPU 支持轻量级 AI 应用,文件系统可直接集成开发工具。



配合飞凌嵌入式提供的完整技术资料与技术支持,开发者可轻松完成从镜像烧写到功能扩展的全流程,加速工业控制、智能设备、边缘计算等领域的产品落地。
