该 DAC8234 是一款高精度、四通道、14 位数模转换器(DAC),在双极输出模式下的供电电压为 ±5V 至 ±18V,单极模式下电压范围为 ±5V 至 +24V/-12V。使用 5V 参考时,DAC8234可配置为输出 ±10V、±5V、0V 至 20V 或 0V 至 10V。该DAC8234提供 14 位单调性,优异的积分非线性(INL)误差(±0.5 上位),低故障,以及在 -40°C 至 +105°C 工作温度范围内的低噪声。该器件在生产中经过修剪,实现极低的零误差和增益误差。此外,DAC8234实现了用户可编程的系统级校准功能,实现±0.031的LSB零误差和±0.25的LSB增益误差。
*附件:dac8234.pdf
DAC8234集成了参考缓冲区和输出缓冲区。它配备了标准的高速1.8V、3V或5V串行外设接口(SPI),时钟频率最高可达50MHz,用于与DSP或微处理器通信。四个DAC通道和辅助寄存器以四个地址位寻址。该设备采用双缓冲接口逻辑,可同时更新所有DAC。异步负载输入(LDAC)将输入数据寄存器的数据传输到DAC锁存器,DAC锁存器的内容决定输出电压。异步RST输入将四个DAC的输出设置为0V。V星期一引脚是一种模拟监听输出,用于复用单个DAC输出或AIN引脚。
DAC8234与DAC8734(16位)和DAC7716(12位)均有引脚兼容。
特性
- 双极输出:最高±16V
- 单极输出:0V至+20V
- 14位单调
- 相对精度:0.5 LSB 最大
- 低零误差和增益误差
- 用户校准前:1个低质量板
- 用户校准后:0.031 LSB 零误差,0.25 LSB 增益误差
- 低噪声:60nV/
Hz - 稳定时间:6微秒
- 可配置增益:x2/x4
- 模拟输出监视器
- 关机模式
- SPI:最高50MHz,1.8V/3V/5V逻辑
- 菊花链模式
- 工作温度:-40°C至+105°C
- 包装:QFN-40(6x6mm)、TQFP-48(7x7mm)
- 应用

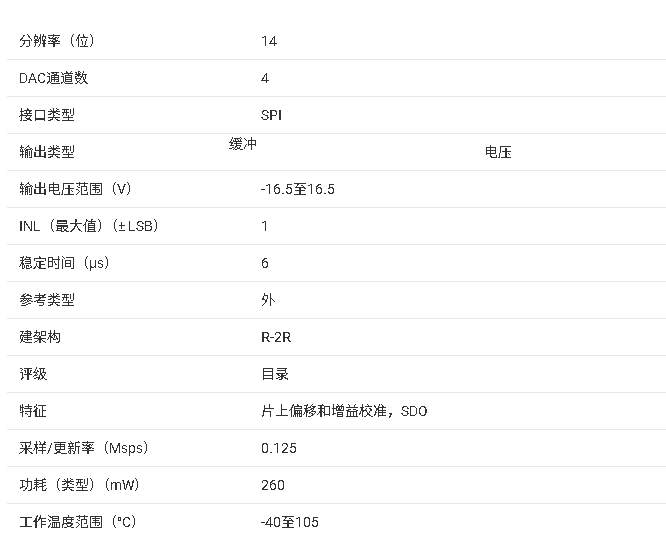

参数

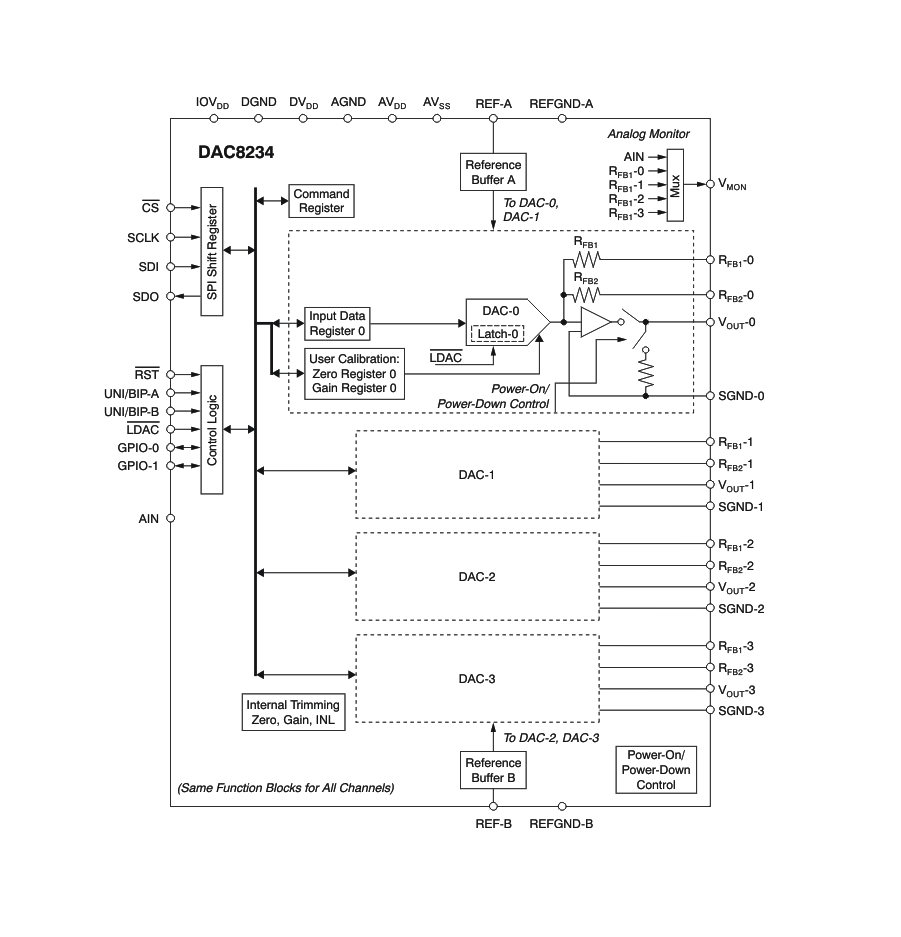

方框图

一、产品核心概述
DAC8234 是德州仪器推出的高精度四通道数模转换器(DAC),核心优势为高分辨率、低误差与宽输出范围,适用于自动测试设备、仪器仪表、工业过程控制、通信系统等场景,工作温度范围为–40°C 至 + 105°C,提供两种封装(QFN-40:6mm×6mm;TQFP-48:7mm×7mm),支持双电源供电(模拟 ±5V~±18V,数字 2.7V~5.5V),集成 SPI 高速接口、用户校准功能及模拟输出监控,与 DAC8734(16 位)、DAC7716(12 位)引脚兼容。
二、关键特性与规格
1. 核心性能参数
- 分辨率与线性度 :14 位分辨率,保证单调;积分非线性误差(INL)±0.5 LSB,差分非线性误差(DNL)±0.5 LSB;用户校准后零误差低至 ±0.031 LSB,增益误差低至 ±0.25 LSB。
- 输出与基准 :双极性输出最高 ±16V,单极性输出最高 0V~20V;可编程增益 x2/x4,支持两组独立参考电压输入(REF-A/REF-B);内置 1.2V 低漂移基准源,输出噪声谱密度 60 nV/√Hz(10kHz 时)。
- 动态与信号性能 :建立时间 6μs(0.03% 精度),压摆率 5 V/μs;通道间串扰 ±0.1 LSB,数字串扰 2 nV・s,glitch 脉冲幅度 15 mV(中量程 1 LSB 跳变)。
- 功耗与时序 :典型工作功耗 290 mW(±12V 供电,无负载),掉电模式功耗 100 μA / 通道;SPI 接口时钟最高 50MHz,支持 1.8V/3V/5V 逻辑电平。
2. 核心功能
- 输出与校准:四通道独立配置,支持双极性(二进制补码)和单极性(自然二进制)输入格式;每通道配备零校准寄存器(9 位,步长 0.03125 LSB)和增益校准寄存器(8 位,步长 0.25 LSB),可补偿系统级误差。
- 接口与控制:高速 SPI 接口,支持菊花链模式与寄存器读回功能;LDAC 引脚支持多通道同步更新,避免输出毛刺;双 GPIO 引脚(开漏输出),可配置为通用数字 I/O。
- 监控与低功耗:模拟输出监控引脚(VMON),可切换监控四通道输出或外部模拟输入(AIN);支持通道组掉电(Group A/B 独立控制),掉电时输出通过 10kΩ 电阻接地。
- 可靠性设计:ESD 防护等级 HBM 4kV、CDM 1kV;输出短路电流限制 10mA,容性负载稳定能力 700 pF;电源抑制比 ±0.1 LSB,抗干扰能力强。
三、封装与引脚
1. 封装信息
- QFN-40(RHA):6mm×6mm×1mm,底部带散热焊盘,卷盘装(2500 片 / 大卷、250 片 / 小卷),结到环境热阻 32 °C/W。
- TQFP-48(PFB):7mm×7mm×1.2mm,托盘装(250 片 / 盘)或卷盘装(1000 片 / 卷),结到环境热阻 57 °C/W;两种封装均为 MSL 等级 2(260°C 回流焊,1 年保质期)。
2. 关键引脚功能
- 电源与地:AVDD/AVSS(模拟正负供电)、DVDD(数字供电)、IOVDD(接口供电)、AGND/DGND(模拟 / 数字地)、SGND-x(通道信号地,需连接对应参考地)。
- 信号输入:REF-A/REF-B(两组参考电压输入)、AIN(辅助模拟输入,可通过 VMON 监控);DA [13:0](四通道数字输入,分两组参考)。
- 信号输出:VOUT-0~VOUT-3(四通道模拟输出)、RFB1-x/RFB2-x(反馈电阻引脚,用于设定增益);VMON(模拟监控输出,高阻抗)。
- 控制与接口:CS(SPI 片选)、SCLK(SPI 时钟)、SDI/SDO(SPI 数据输入 / 输出)、LDAC(负载 DAC 锁存)、RST(复位,低有效)、UNI/BIP-A/B(通道组输出模式选择)。
四、应用场景与设计支持
1. 典型应用
- 工业控制:多通道高精度模拟信号输出,用于驱动精密执行器、阀门或显示模块,适配工业过程闭环控制。
- 测试仪器:高精度信号源生成,支持宽电压范围与低噪声输出,满足自动测试设备(ATE)对信号精度的严苛要求。
- 通信系统:基带信号数模转换,配合校准功能优化信号失真,提升通信链路的信号完整性。
2. 设计资源
- 参考与供电:模拟电源和数字电源需分开布线,各电源引脚就近配置 0.1μF 陶瓷电容 + 10μF 钽电容去耦;参考电压输入需加低噪声滤波,避免干扰。
- 配置要点:通过 31 个内部寄存器配置通道增益、校准参数、监控模式;用户校准需先写入零寄存器和增益寄存器,再同步更新 DAC 输出;多通道同步更新需将 LDAC 引脚拉低或设置 Command 寄存器 LD 位。
- 布局指南:模拟区域与数字区域严格分离,参考电压输入线远离时钟等高速信号线;AGND 与 DGND 单点连接,通道信号地(SGND-x)直接连接对应参考地,减少接地阻抗。
五、可靠性与订单信息
- 可靠性保障:ESD 防护符合工业标准,宽温工作范围适配恶劣环境;长期稳定性优异,500 小时工作漂移 2 ppm FSR,1000 小时工作漂移 3 ppm FSR。
- 可订购型号:QFN-40 封装(DAC8234SRHAR/SRHAT)、TQFP-48 封装(DAC8234SPFB/SPFBR),均为 RoHS 兼容产品,引脚标识 DAC8234。
