安森美NCV78902两相升压器LED驱动器是一款单芯片、高效LED驱动器，专为汽车前照明应用（包括远光灯、近光灯、日间行车灯 (DRL)、转向指示灯和雾灯）量身定制。 安森美NCV78902设计用于支持大电流LED，与NCV78935（三通道降压）或NCV78925（双通道降压）等降压LED驱动器搭配使用，提供整套多通道照明解决方案。 NCV78902支持多相操作（多达4相），可优化滤波和节省元器件尺寸成本。

数据手册；*附件：onsemi NCV78902两相升压器LED驱动器数据手册.pdf

该器件具有电流检测（通过分流电阻器或MOSFET RDS(on)）和可编程软启动功能，采用独立模式或“跛行回家”模式提高系统可靠性。该LED驱动器工作频率高达2MHz，可实现紧凑的电感器设计，同时保持低电磁干扰 (EMI)。此外，SPI可编程能力允许单一硬件配置适应各种平台，器件还支持SEPIC模式，能使输出电压低于输入电压，非常适合用于不断变化的汽车电池条件。

特性

• 单芯片两相升压器
• 在分流电阻器或MOSFET的RDS(on) 上进行电流检测
• 独立/“跛行回家”模式
• 内置可编程软启动
• 出色的稳定性和响应时间
• 设计用于小型输出电容器
• 低EMC排放
• 高工作频率（高达2MHz）减小了电感器尺寸
• 支持SEPIC模式
• 4MHz SPI接口用于系统参数的动态控制
• 兼容48V电池系统
• VCC 电源范围：3V至5.5V
• 环境温度范围：-40 °C至+125 °C
• TSSOP-16 WB外壳948F封装
• 符合ASIL B标准，通过AEC-Q100认证，支持PPAP
• 无铅、无卤，符合RoHS指令

框图

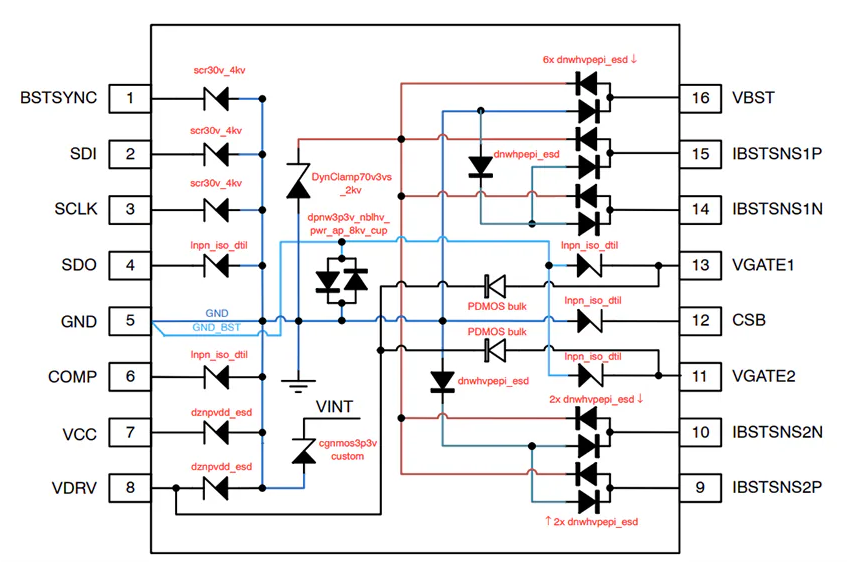

ESD原理图

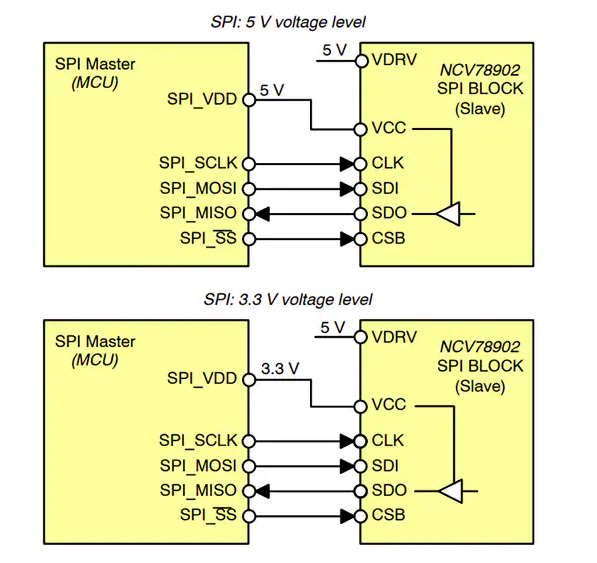

SPI连接方案和电源策略

onsemi NCV78902两相升压LED驱动器核心技术解析

一、产品概述与技术定位

onsemi NCV78902是一款专为汽车前照灯应用设计的单芯片高效两相升压LED驱动器。该器件集成了电流模式升压控制器，采用独特的输入电流滤波器设计，可通过SPI接口对系统参数进行动态编程控制。其典型应用包括远光灯、近光灯、日间行车灯、转向指示灯、雾灯、静态弯道照明等场景。

二、核心架构与关键特性

2.1 系统架构

• ‌两相升压拓扑‌：集成双相升压控制器，支持多芯片级联扩展
• ‌扩展能力‌：通过两片NCV78902组合可实现2相、3相或4相升压系统
• ‌完整解决方案‌：与NCV78935（三通道降压）或NCV78925（双通道降压）配合使用，可驱动高达60V的多串LED

2.2 主要技术特性

• ‌高工作频率‌：最高支持2MHz，有效减小电感尺寸
• ‌多种电流检测方式‌：支持分流电阻或MOSFET RDSon检测
• ‌SPI可编程性‌：4MHz SPI接口实现系统参数动态控制
• ‌汽车级认证‌：ASIL B合规、AEC-Q100认证且支持PPAP

三、关键电气参数解析

3.1 工作条件

• ‌VCC电源电压‌：3V至5.5V，典型值3.3V/5V
• ‌工作温度范围‌：
  • 环境温度：-40℃至125℃
  • 参数工作结温：-40℃至145℃
  • 功能工作结温：-45℃至150℃
• ‌功耗特性‌：
  • VCC电流消耗：典型值4mA，最大值7mA

3.2 升压控制器参数

• ‌升压电压调节范围‌：9.7V至62V，7位可编程
• ‌误差放大器性能‌：
  • 跨导增益：42mS至78mS（BST_OTA_GAIN[1:0] = 11）
• ‌过热保护‌：
  • 热关断阈值：160℃至180℃

四、系统控制与保护机制

4.1 升压调节控制

采用电流模式电压控制器，通过SPI可编程参数实现精确调节

4.2 完善保护功能

• ‌过电压保护‌：
  • 过电压关断电平：0.8V至6.3V，可编程

4.3 故障诊断系统

集成全面的诊断功能，包括：

• 热警告和热关断
• SPI通信错误检测
• EEPROM操作状态监测

五、硬件集成与外设管理

5.1 电源管理策略

器件仅需要两个低压供电：

• ‌VDRV供电‌：为升压预驱动模块提供电源，要求5V
• ‌VCC供电‌：为内部VINT提供电源，决定与微控制器接口电压

5.2 PCB布局建议

• ‌电流检测区域‌：采用四线制电流检测方法
• ‌补偿网络‌：需紧靠芯片放置
• ‌VGATE信号‌：确保VGATE信号不干扰其他关键信号

六、技术优势与应用价值

NCV78902通过其先进的两相升压架构和灵活的SPI可编程特性，为汽车LED照明系统提供了高性能解决方案。其优势体现在：

‌核心价值‌

• 单个硬件配置支持多种应用平台
• 高效的滤波性能
• 增强的系统稳定性

‌应用效益‌

• 降低系统成本
• 提高功率密度
• 优化EMC性能
