安森美NCP81418热插拔仅作为从器件的智能保险丝是一款高性能保险丝，设计用于服务器、数据存储和工业系统中 12V热插拔应用 。安森美NCP81418 采用0.65mΩ（极低）NMOS FET 和集成热插拔控制器，全都装在紧凑的 5mm × 5mm LQFN32封装中。该器件支持 高达 50A的连续电流和高达 80A的峰值输出，使得它非常适合用于大电流环境。该器件在主器件（一般为 NCP81428）控制下工作，通过 两线接口 (TWI) 控制，可沿并行单元提供可编程过流保护、软启动和电流平衡。其他特性包括 ±2% IMON精度（30A时）以及让安全工作在系统安全工作区 (SOA) 内的 过热关断和 软启动电流限制。

数据手册：*附件：onsemi NCP81418热插拔仅作为从器件的智能保险丝数据手册.pdf

特性

• 高达80A峰值输出电流，高达50A连续电流
• VIN工作电压范围：5V至18VVIN
• 可达30V待机（PowerFet关）工作
• 0.65mΩ路径电阻
• 控制
  • NCP81428主器件可编程过流保护 (OCP)
  • 外部电容器可编程软启动
  • 并联单元间软启动电流平衡
• 合装了电源开关和热插拔控制器
• 主器件与从器件间两线接口 (TWI) 通信
• ±2% IMON精度（30A及更高时）
• 并联工作用于大电流应用
• 过热关断
• FAULT#_C和FAULT#_D多用途引脚
• 软启动电流限制实现安全工作区保护
• 软启动时间过长保护
• 5mm x 5mm LQFN32封装，外壳487AA
• 工作温度范围：-40 °C至+125 °C

应用示意图

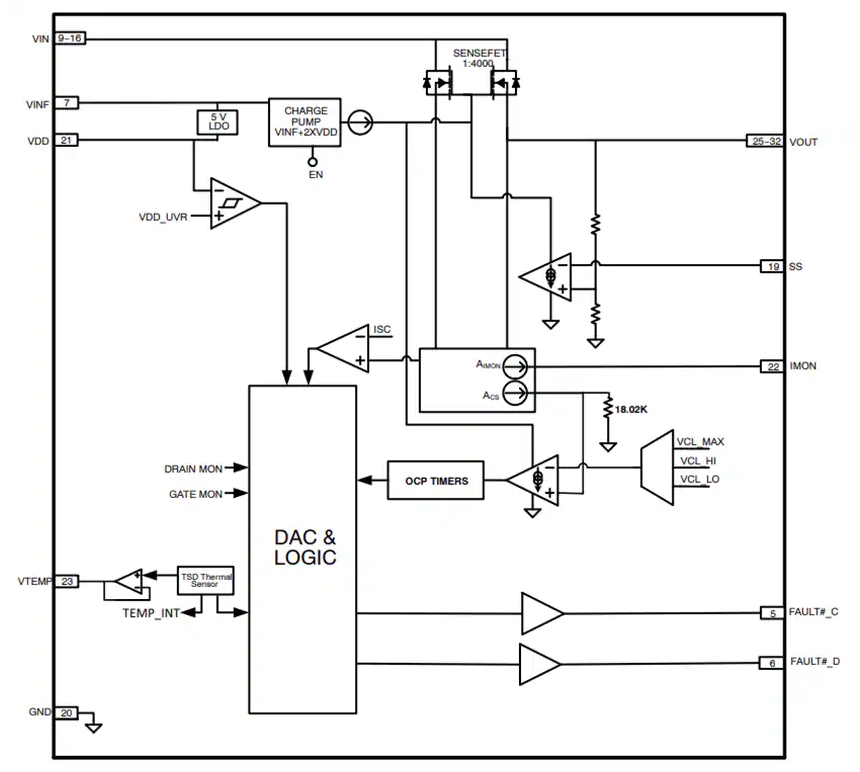

框图

NCP81418热插拔智能保险丝技术解析与应用指南

一、产品概述

NCP81418是一款专为服务器、数据存储等高电流12V热插拔应用设计的从器件智能保险丝。该器件采用电子可复位设计，与NCP81428主器件配合使用，能在12V系统中实现50A连续电流的智能保护。

‌核心特性‌：

• 工作电压范围：5-18V
• 导通电阻：0.65mΩ（业界领先水平）
• 封装形式：LQFN32（5mm×5mm）
• 工作温度范围：-40℃至+125℃

二、技术架构详解

2.1 功率特性

‌关键参数‌：

• ‌连续输出电流‌：50A
• ‌峰值输出电流‌：80A
• ‌待机电压‌：最高30V（功率FET关闭时）
• ‌路径电阻‌：0.65mΩ

器件采用低RDSon NMOS FET，配合铜夹片引线框架，实现高效散热和极低的导通损耗。

2.2 控制功能

‌先进特性‌：

• ‌ 可编程过流保护(OCP) ‌：通过NCP81428主器件配置
• ‌外部电容可编程软启动‌：实现平滑上电
• ‌并联单元间的软启动电流均衡‌

2.3 通信接口

‌ TWI(双线接口) ‌：

• 在主从器件间建立可靠通信
• 支持故障状态实时传输

三、引脚功能深度分析

3.1 电源引脚组

‌VIN09-VIN16，VIN33‌：

• 大电流输出开关的输入端
• MOSFET漏极连接点
• 支持多引脚并行设计以降低阻抗

3.2 监控引脚

‌ IMON(引脚22) ‌：

• 模拟电流监控输出
• 连接2kΩ电阻到地
• 精度：±2%（30A及以上）

‌ VTEMP(引脚18) ‌：

• 模拟温度监控
• 在并联应用中需要连接所有VTEMP引脚

3.3 故障检测引脚

‌ FAULT#_C(引脚5) ‌：

• 主从器件间的故障通信引脚（低电平有效）
• 主器件为输出，从器件为输入

四、保护机制详解

4.1 过流保护(OCP)

‌三级保护机制‌：

• ‌OCP1‌：最低电流范围
• ‌OCP2‌：中等电流范围
• ‌OCP3‌：最高达80A的保护能力

‌保护参数‌：

• 检测范围：10-80A
• 精度：10A时为±12%，15-80A时为±10%

4.2 短路保护(SCP)

‌快速响应特性‌：

• 阈值电流：150A（典型值）
• 响应时间：<2000ns

4.3 热保护

‌温度监控系统‌：

• 可编程阈值范围：120.5-150℃
• 默认过温值：140℃

五、典型应用配置

5.1 并联应用设计

‌系统架构‌：

• 最多支持6个NCP81418从器件
• 与NCP81428主器件协同工作
• 实现电流均衡和故障联动

5.2 关键外围元件

‌推荐配置‌：

• ‌CVDD‌：4.7-10μF（VDD输出负载电容）
• ‌COUT‌：100-10000μF（输出电容范围）
• ‌RIMON‌：2kΩ（IMON电阻）

六、设计考量要点

6.1 布局建议

‌热管理策略‌：

• 利用铜夹片引线框架实现高效散热
• 热阻参数：RθJA=30℃/W

6.2 故障处理机制

‌自动重试/锁存选择‌：

• 可由主器件配置
• 提供灵活的系统恢复策略

七、技术优势总结

NCP81418作为专为高电流热插拔应用设计的智能保险丝，具备以下核心优势：

1. ‌极低损耗‌：0.65mΩ导通电阻大幅降低功率损耗
2. ‌智能保护‌：三级OCP+SCP+热保护构成完整保护体系
3. ‌并联扩展‌：支持多器件并联，满足超高电流需求
4. ‌可靠通信‌：TWI接口确保主从器件间高效协同
5. ‌宽温工作‌：-40℃至+125℃适应严苛环境

八、应用领域展望

该器件特别适用于：

• ‌服务器电源系统‌
• ‌数据中心存储设备‌
• ‌基站电源管理‌
• ‌工业自动化设备
