泰克科技电源管理芯片测试方案

精准电源管理，从一次高质量测量开始。

在智能手机、电动汽车、物联网设备甚至卫星系统中，电源管理芯片(PMIC)都扮演着“能源大脑”的角色——它负责分配、调节和监控整个系统的电能供应，确保每个芯片在最合适的电压与时序下运行。

那么问题来了：

我们该如何验证PMIC是否真的“聪明又稳定”?

今天的主题就是：PMIC测试的关键测量项与仪器选择。

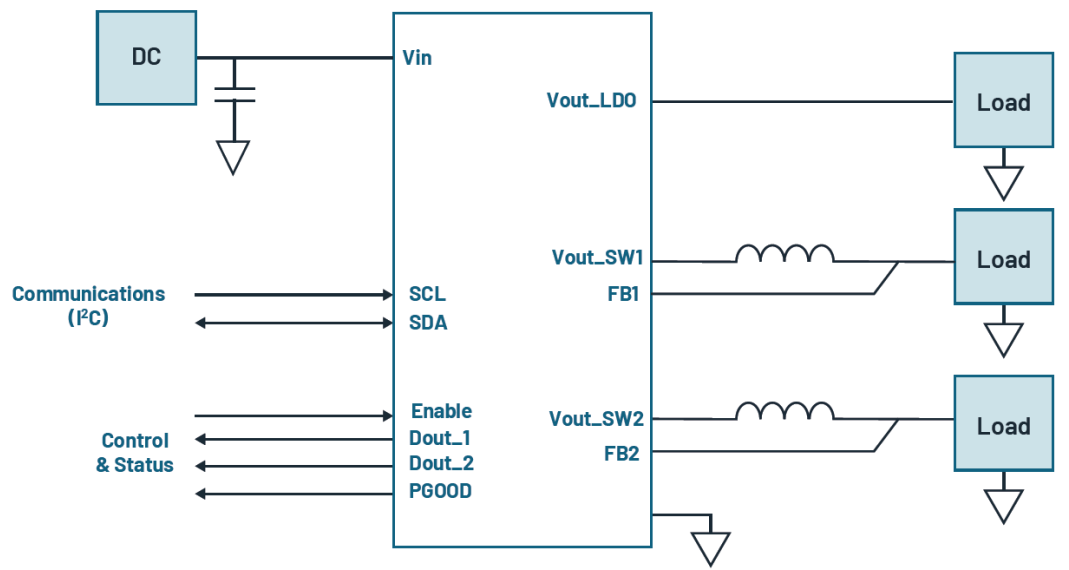

什么是PMIC?

PMIC(Power Management Integrated Circuit)是一种专门用于调节与控制电源的芯片。

除了常见的LDO、DC-DC转换器外，现代PMIC通常具备多路输出和智能控制能力，被广泛应用于处理器、电源模块和移动设备的电源系统中。

✓ 一句话：

PMIC是让系统高效、稳定、低噪声运行的 “隐形功臣” 。

PMIC测试要测什么?

完整的PMIC测试包括以下核心项目

测试项目	测量目标
负载调节 （Load Regulation）	输出电压随负载变化的稳定性
线性调节 （Line Regulation）	输出电压对输入电压变化的敏感度
效率（Efficiency）	Pout  / Pin
静态电流（IQ）	输出关闭时的电流消耗
瞬态响应（Load Transient Response）	电压对负载阶跃变化的响应
纹波与噪声 （Ripple & Noise）	输出端的噪声水平
启动/关断时序（Startup/Shutdown Timing）	电源轨上电与掉电的先后关系
串行总线解码（I²C / SPI / SMBus…）	通信与控制验证
过压/过流保护	检查保护限值是否生效
Bode图 / PSRR分析	检查控制环路稳定性与输入噪声抑制

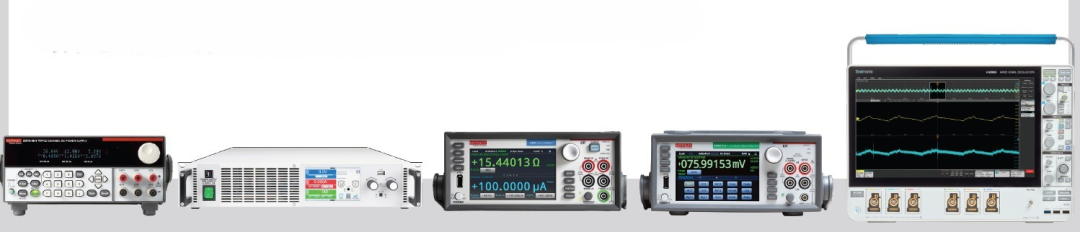

测试需要哪些仪器？

不同测试目标，对仪器要求各不相同。

仪器类型	电压精度 (@5V)	电流精度 (@3A)	典型用途
直流电源	0.05%	0.1%	电源输入与稳压控制
源表	0.02%	0.05%	精密I/V测量
电子负载	0.05%	0.05%	模拟动态负载与瞬态响应
万用表	0.005%	0.05%	精密电压、电流测量
示波器	2%	2%	启动波形、纹波与噪声分析

✓ 小贴士：

精度测试 → 选用源表或万用表

动态响应 → 选用示波器

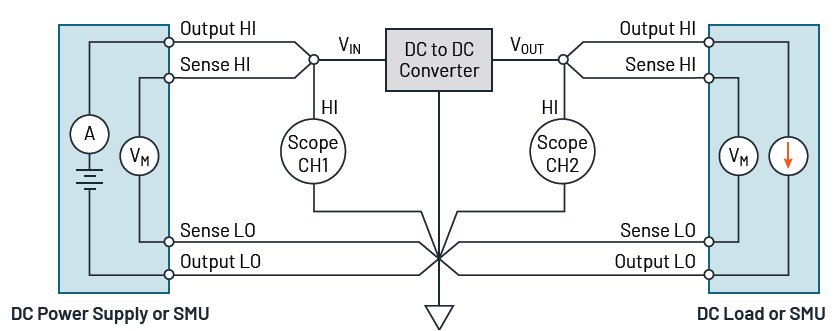

PMIC测试架构参考

一个典型的PMIC测试架构如下：

配合泰克4/5/6系列MSO示波器，可实现：

■ 多路电源轨同步测量

■ 启动与关断时序验证

■ 纹波与噪声频谱分析

■ 串行总线(I²C / SPI / SMBus…)解码

■ 环路稳定性评估(Bode Plot)

■ 电源抑制比(PSRR)

这一整套系统，让工程师能在一台示波器上完成时域 + 频域 + 通信分析三合一调试，大幅提升开发效率。

泰克一站式PMIC测试方案

在泰克，我们将PMIC测试划分为三大核心能力：

精准测量

Keithley系列源表和电源提供微伏级分辨率，轻松测量静态电流、待机功耗、调整率等等。

波形洞察

4/5/6系列MSO示波器 超低噪声前端与高采样率，捕捉最细微的波形变化。

自动化与稳定性分析

内置Bode Plot、PSRR、总线解码等功能，使得测试自动化一步到位。

PMIC关键测量一览

随着电源转换速度的提升与系统复杂度的增加，PMIC测试已成为电源设计验证中的关键环节。借助泰克的完整测试解决方案，工程师可以更快定位问题、更准确评估性能，并在更短时间内完成从设计验证到量产测试的全过程。

稳定的电源来自精准的测量，泰克，让你的电源管理更聪明。
