‌ADS8319 16位500kSPS微功耗SAR模数转换器技术文档总结

ADS8319设备是一个16位、500 kSPS的模数转换器（ADC），可作 外部参考为2.25V至5.5V。该器件包括基于电容的 具有固有采样和保持的逐次逼近寄存器（SAR）ADC。

该设备包含一个50 MHz的SPI兼容串行接口。界面设计 支持串联或串联多个设备的传输。此外，忙碌指示器使与数字主机的同步变得简单。
*附件：ads8319.pdf

该设备采用单极性单端输入范围，支持0 V到0 V的输入摆幅 +V 裁判 .

器件的工作优化为极低功耗和功耗 它会直接与速度成比例。这一特性使该设备在低速应用中更具吸引力。 该设备提供10针VSSOP和VSON封装。

特性

• 500 kHz采样率
• 16位分辨率
• 全速零延迟
• 单极性，单端输入范围：0 V 至 V裁判
• 支持串行接口的SPI兼容串行接口，支持串联选项
• 卓越表现：
  • 10 kHz输入时，典型信噪比为93.6 dB
  • –10 kHz 输入时 106 dB THD（典型）
  • ±1.5-LSB（最大）INL
  • ±1-LSB（最高）DNL
• 低功耗：18毫瓦（典型），转速500千每秒
• 功率随速度线性增长：3.6毫瓦 / 100千每秒
• 关机状态下的功率耗散：0.25 μW（典型）
• 10针VSSOP和VSON封装

参数

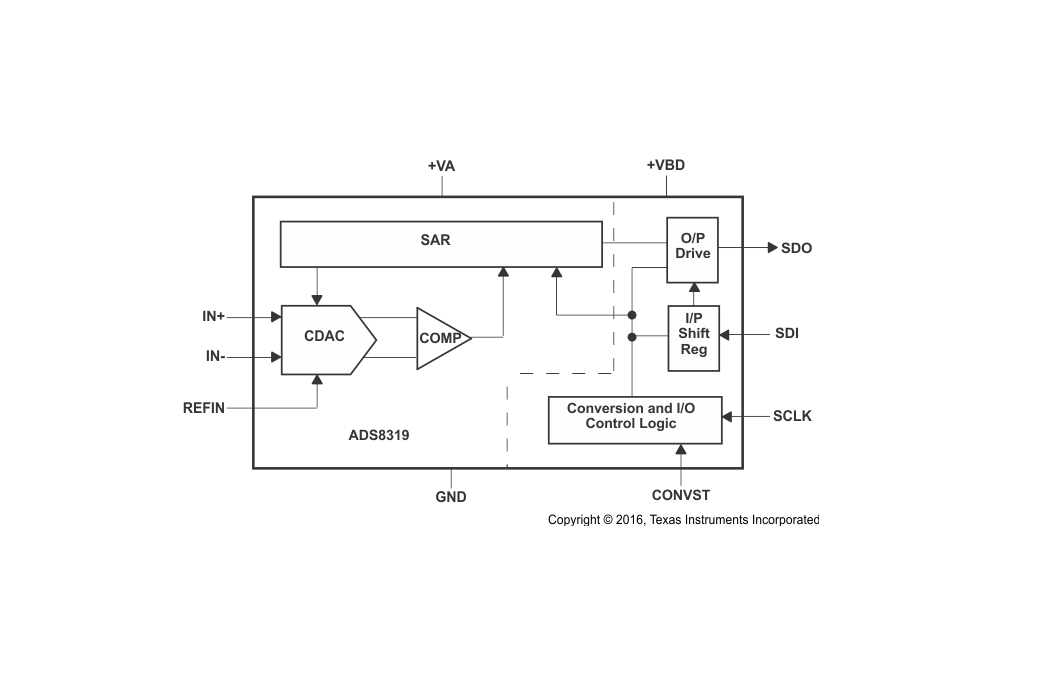

方框图

‌一、产品概述‌

• ‌型号‌：ADS8319
• ‌类型‌：16位分辨率、500kSPS采样率的逐次逼近型模数转换器
• ‌接口‌：SPI兼容串行接口，支持菊花链模式
• ‌输入类型‌：单极性、单端输入范围（0V至VREF）
• ‌封装‌：10引脚VSSOP和VSON封装（3mm×3mm）

‌二、核心特性‌

1. ‌高性能指标‌
   • 16位无失码分辨率
   • 零延迟转换
   • 典型信噪比：93.6dB（10kHz输入）

• 典型总谐波失真：-106dB（10kHz输入）
• 积分非线性：±1.5LSB（最大值）
• 微分非线性：±1LSB（最大值）

2. ‌低功耗设计‌
   • 500kSPS时典型功耗：18mW
   • 功耗与速度线性相关：3.6mW/100kSPS

• 关断状态功耗：0.25μW（典型值）

3. ‌工作模式‌
   • 正常模式
   • 关断模式
   • 自动关断功能（每次转换后自动进入）

‌三、电气特性‌

1. ‌模拟输入‌
   • 输入范围：+IN（-0.1V至VREF+0.1V），-IN（±0.1V）

• 输入电容：59pF
• 输入泄漏电流：1000pA（采集期间）

2. ‌转换性能‌
   • 转换时间：1400ns（典型值）

• 采集时间：600ns（典型值）
• 最大吞吐率：500kSPS

3. ‌参考电压‌
   • 外部参考电压范围：2.25V至+VA+0.1V

• 参考输入电流：250μA（转换期间）

‌四、接口配置‌

1. ‌CS模式‌
   • 3线接口（带/不带忙指示）
   • 4线接口（带/不带忙指示）
2. ‌菊花链模式‌
   • 支持多设备串联
   • 减少布线需求

‌五、应用领域‌

• 电池供电设备
• 数据采集系统
• 仪器仪表和过程控制
• 医疗电子设备
• 光网络

‌六、电源要求‌

• 模拟电源（+VA）：4.5V至5.5V
• 数字I/O电源（+VBD）：2.375V至5.5V
• 推荐使用1μF陶瓷去耦电容

‌七、封装与可靠性‌

• ‌封装选项‌：
  • VSSOP（DGS）：10引脚
  • VSON（DRC）：10引脚（带散热焊盘）
• ‌工作温度‌：-40°C至85°C
• ‌热阻‌：
  • VSSOP：107.5°C/W
  • VSON：87.2°C/W

‌八、设计要点‌

1. ‌输入驱动‌
   • 推荐使用THS4031或OPA211运算放大器

• 建议配置RC滤波器（5Ω电阻+1nF电容）

2. ‌参考驱动‌
   • 推荐使用REF5040或REF5050基准电压源

• 需要10μF存储电容和0.1μF旁路电容

‌九、性能优势‌

• 优异的动态性能（SNR > 92dB，THD < -111dB）
• 灵活的接口选项
• 极低的功耗特性
• 小尺寸封装

该器件特别适用于需要高精度、低功耗和小尺寸的工业、医疗和通信应用场景。
