‌ADC12DC105 双通道12位105-MSPS模数转换器技术文档总结

描述

该ADC12DC105是一款高性能CMOS模数转换器,具备以下功能 将两个模拟输入信号转换为12位数字字,速率最高可达每小时105兆采样 第二(MSPS)。这些转换器采用差分流水线架构,并带有数字误差 校正和片上采样保持电路以最小化功耗和外部 组件数量,同时提供出色的动态性能。独特的采样与保持阶段 可实现1 GHz的全功率带宽。ADC12DC080/105可由单个+3.0V或 +3.3V电源。关机功能可将功耗降至极低水平,同时 仍然允许快速唤醒以实现全面运行。差动输入端提供2V全刻度 差动输入摆动。提供稳定的1.2伏内部电压参考,或ADC12DC105 可以通过外部1.2V参考线作。输出数据格式(偏移二进制与2格式 互补)和占空比稳定器可通过针脚选择。工作周期稳定器维持 在广泛的时钟占空周期内表现。

该ADC12DC105采用60引线WQFN封装,适用于工业区 温度范围为−40°C至+85°C。
*附件:adc12dc105.pdf

特性

  • 内部采样保持电路与精密参考
  • 低功耗
  • 时钟工作周期稳定器
  • 单+3.0V或+3.3V供电作
  • 关机模式
  • 偏移二进制或2补码输出数据格式
  • 60针WQFN封装,(9x9x0.8mm,0.5mm针距)

主要规格

  • 高中频采样接收机
  • 无线基站接收器
  • 测试与测量设备
  • 通信仪器
  • 便携式仪器

参数

模数转换器

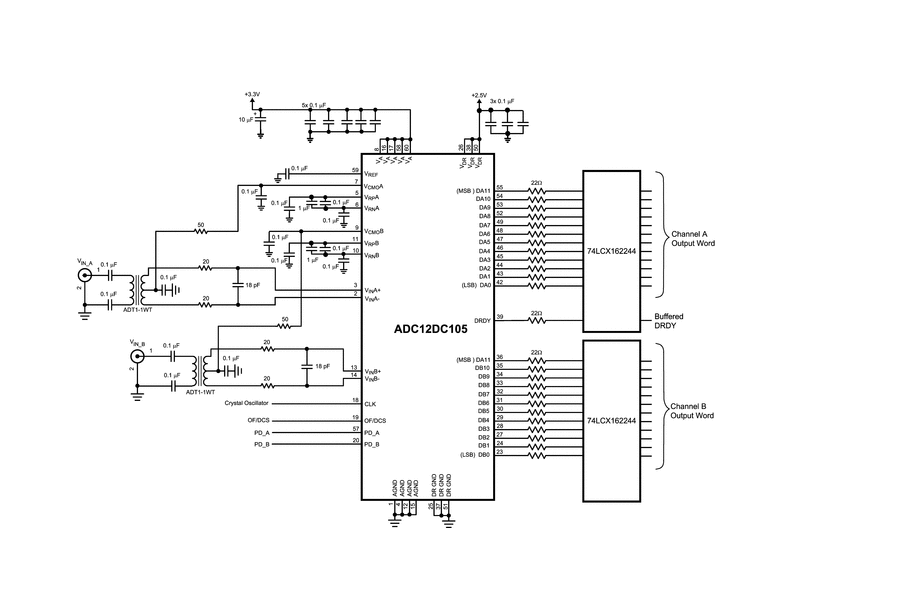

方框图

模数转换器
一、产品概述

  • 产品型号‌:ADC12DC105
  • 制造商‌:德州仪器(Texas Instruments)
  • 产品类型‌:双通道12位流水线型模数转换器
  • 封装形式‌:60引脚WQFN封装(9mm×9mm×0.8mm,0.5mm引脚间距)

二、核心特性

1. 主要技术参数

  • 分辨率:12位(无失码)
  • 转换速率:105 MSPS
  • 信噪比(SNR):69 dBFS(fIN = 170 MHz,典型值)
  • 无杂散动态范围(SFDR):83 dBFS(fIN = 170 MHz,典型值)
  • 全功率带宽:1 GHz(典型值)
  • 功耗:
    • 690 mW(典型值,VA = 3.0V)
    • 800 mW(典型值,VA = 3.3V)

2. 功能特性

  • 内部采样保持电路和精密基准
  • 低功耗运行
  • 时钟占空比稳定器
  • 单+3.0V或+3.3V电源供电
  • 掉电模式
  • 偏移二进制或2的补码输出数据格式
  • 片上自动上电校准

三、应用领域

  • 高中频采样接收器
  • 无线基站接收器
  • 测试和测量设备
  • 通信仪器
  • 便携式仪器

四、电气特性

1. 电源要求

  • 模拟电源(VA):+2.7V至+3.6V
  • 输出驱动器电源(VDR):+2.4V至VA

2. 静态特性

  • 积分非线性(INL):±0.5 LSB(最大值)
  • 微分非线性(DNL):±0.2 LSB(最大值)
  • 增益误差:±1%FS(最大值)
  • 偏移误差:±0.55%FS(最大值)

五、动态性能

1. 关键动态参数

  • SNR(fIN = 170 MHz):69 dBFS(典型值)
  • SFDR(fIN = 170 MHz):83 dBFS(典型值)
  • 总谐波失真(THD):-84 dBFS(fIN = 170 MHz,典型值)
  • 有效位数(ENOB):11.2位(fIN = 170 MHz,典型值)

六、引脚配置与功能

1. 模拟输入引脚

  • 通道A:VINA+、VINA-(引脚2、3)
  • 通道B:VINB+、VINB-(引脚13、14)
  • 差分输入范围:2VPP(全差分)

2. 参考电压系统

  • 内部精密1.2V参考电压
  • 支持外部参考电压
  • 共模输出电压(VCMO):1.5V(典型值)

3. 数字输入/输出

  • CLK:时钟输入(引脚18)
  • DA0-DA11:通道A 12位CMOS数据输出
  • DB0-DB11:通道B 12位CMOS数据输出
  • DRDY:数据准备就绪信号(引脚39)
  • OF/DCS:四态功能引脚(引脚19),控制输出数据格式和占空比稳定器

七、时钟与定时特性

  • 时钟频率范围:20 MHz至105 MHz
  • 转换延迟:7个时钟周期
  • 孔径抖动:0.1 ps rms(典型值)

八、封装与工作条件

  • 工作温度范围:-40°C至+85°C
  • 封装:60引脚WQFN(NKA0060A)
  • 暴露焊盘必须焊接至地平面

九、电源管理

  • 正常工作模式‌:690-800 mW(总功耗)
  • 掉电模式‌:33 mW(典型值)

十、应用建议

  • 推荐使用变压器驱动电路
  • 保持严格的接地和布局规范
  • 时钟信号需低抖动且快速切换
  • 电源引脚需用0.1μF电容去耦
  • 参考引脚需要适当的去耦网络

十一、技术优势
ADC12DC105通过其双通道12位高分辨率、105 MSPS采样速率和低功耗特性,为无线通信、测试测量等应用提供了高性能的模数转换解决方案。其优异的动态性能和宽输入带宽使其特别适合高IF采样和宽带信号处理应用。片上自动校准功能确保优异的动态性能并减少器件间的差异。占空比稳定器允许宽范围的输入时钟占空比而不影响其动态性能。
