ADS6128 12位，210 MSPS 模拟转数字转换器（ADC）技术手册

ADS614X（ADS612X）是一系列14位（12位）A/D转换器，采样率最高可达250 MSPS。它将高动态性能和低功耗结合在紧凑的48 QFN封装中。这使得它非常适合多载流、宽带宽通信应用。

ADS614X/2X具有细微增益选项，可用于提升SFDR在较低全声量输入范围的性能。它包含一个直流偏移校正环路，可用于取消ADC偏移。同时提供DDR LVDS（双倍数据速率）和并行CMOS数字输出接口。在较低采样率下，ADC自动以降低功率运行，性能不损失。
*附件：ads6128.pdf

它包含内部参考，而传统的参考引脚和相关的解耦电容已被取消。不过，该设备也可以用外部参考驱动。该装置的规格适用于工业温度范围（-40°C至85°C）。

特性

• 最大采样率：250 MSPS
• 14位分辨率 — ADS614X
• 12位分辨率 — ADS612X
• 687毫瓦总功耗，250 MSPS
• 双数据速率（DDR）LVDS和并行CMOS输出选项
• 可编程细增益最高可达6dB，用于信噪比/SFDR权衡
• 直流偏移校正
• 支持输入时钟幅度最低至400 mVPP微分
• 内部与外部参考支持
• 48-QFN封装（7毫米×7毫米）
• 与ADS5547家族兼容的针脚
• 应用
  • 多载体宽带通信
  • 无线多载波通信基础设施
  • 软件定义无线电
  • 功率放大器线性化
  • 802.16d/e
  • 测试与测量仪器
  • 高清视频
  • 医学影像
  • 雷达系统

参数

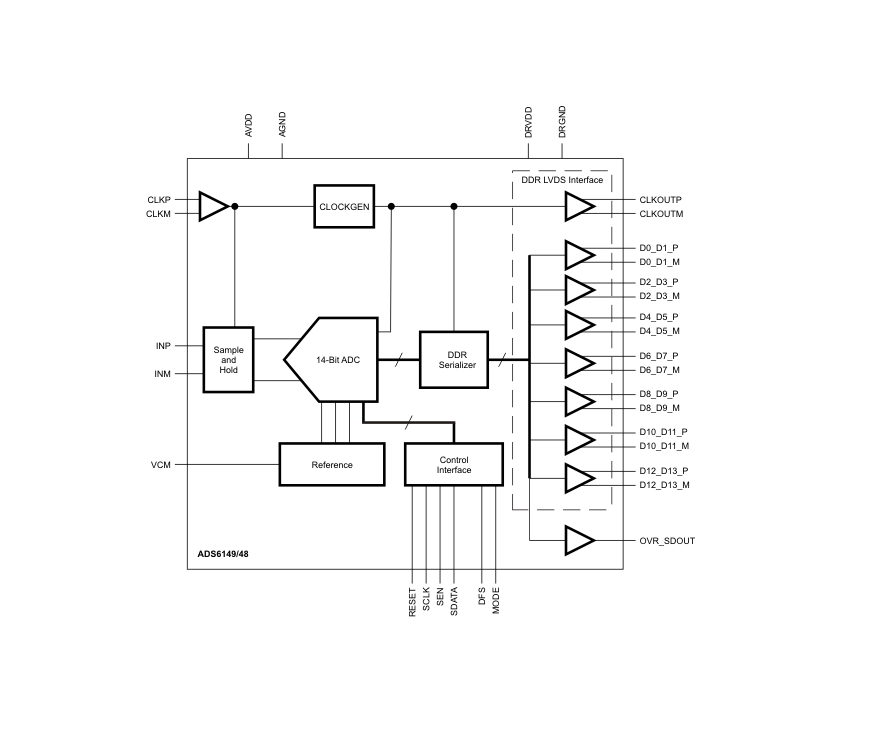

方框图

一、核心参数与特性

• 产品系列 ：分为 14 位（ADS6149/ADS6148）和 12 位（ADS6129/ADS6128）分辨率，ADS6149/ADS6129 最高采样率 250MSPS，ADS6148/ADS6128 为 210MSPS，均采用 48 引脚 VQFN（7mm×7mm）封装，与 ADS5547 系列引脚兼容。
• 性能指标 ：250MSPS 时总功耗 687mW；SFDR 最高 94.87dBc（20MHz 输入），SNR 最高 73.4dBFS（ADS6149），THD 最低 - 90.2dBc；模拟输入带宽 700MHz，支持最低 400mVpp 差分时钟幅度。
• 供电与温度 ：模拟电源 AVDD=3.0V-3.6V（典型 3.3V），数字电源 DRVDD=1.7V-1.9V（典型 1.8V）；工作温度 - 40°C 至 85°C。
• 关键特性 ：支持 0dB-6dB 可编程精细增益（0.5dB 步进），内置直流偏移校正功能，兼容内部 / 外部参考源，采样率降低时自动降功耗。

二、关键功能

• 输出接口 ：可选 DDR LVDS（双数据率，100Ω 差分负载）或并行 CMOS 输出，数据格式支持二进制补码和偏移二进制，LVDS 模式下双位复用传输提升效率。
• 配置方式 ：支持并行接口（直接通过引脚控制）、串行接口（SPI 兼容，SCLK 最高 20MHz）及混合配置模式，寄存器可读写用于功能配置与诊断。
• 电源管理 ：三种掉电模式（全局掉电、待机、输出缓冲禁用），全局掉电功耗低至 20mW，待机唤醒时间仅 300ns。
• 时钟与输入 ：时钟支持差分（正弦波、LVPECL、LVDS）或单端（LVCMOS）输入，模拟输入为差分结构，共模电压 1.5V，满量程差分输入 2Vpp。

三、应用与设计要点

• 典型应用 ：多载波宽带通信、软件无线电、功率放大器线性化、高清视频、医疗成像、雷达系统及测试测量仪器。
• 驱动与布局 ：模拟输入需差分驱动，推荐串联 5Ω-15Ω 电阻抑制振铃；采用单接地平面，模拟与数字区域分区布局，暴露热焊盘需焊接至地平面以优化散热与电气性能。
• 参考源设计 ：内部参考源无需外部元件，外部参考模式下通过 VCM 引脚输入，满量程差分输入范围 = VCM×1.33。
• 性能优化 ：精细增益可权衡 SFDR 与 SNR（增益提升 SFDR 改善，SNR 略有下降），偏移校正可消除 ±10mV 内直流偏移，时钟源需低抖动以保证高采样率下性能。
