‌ADC128S102QML-SP 数据手册全文总结

ADC128S102设备是一款低功耗、八通道CMOS 12位模数转换器，规格为50 kSPS转1 MSPS。该转换器基于逐次近似寄存器架构，内部设有轨迹保持电路。该设备可配置为在IN0至IN7输入处接受最多八个输入信号。

输出串行数据为纯二进制，兼容多种标准，如SPI、QSPI、MICROWIRE及许多常见的DSP串行接口。
*附件：adc128s102qml-sp.pdf

ADC128S102可使用独立的模拟和数字电源。模拟电源（V 一个 ）电压范围为2.7V至5.25V，数字电源（V D ） 的电压范围可从2.7伏到伏特 一个 .使用3伏或5伏电源的正常功耗分别为2.3毫瓦和10.7毫瓦。停电功能将功耗降低至3伏电源时0.06微瓦，使用5伏电源时降低至0.25微瓦。

特性

• 5962R07227
  • 总电离剂量 100 krad（Si）
  • 单事件锁定免疫120 MeV-cm ^2^ /毫克
  • 单事件功能中断免疫 120 MeV-cm ^2^ /mg（参见辐射报告)
• 八个输入通道
• 可变功率管理
• 独立模拟与数字电源
• SPI™/QSPI/™ MICROWIRE™/DSP兼容
• 封装为16铅陶瓷SOIC封装
• 主要规格
  • 转换率：50 kSPS 换成 1 MSPS
  • DNL（V 一个 = V D = 5 V）：+1.5 / −0.9 LSB（最大值）
  • INL （V 一个 = V D = 5 V）：+1.4 / −1.25 最小限位（最大）
  • 功耗
    • 3伏电源：2.3毫瓦（典型）
    • 5伏电源：10.7毫瓦（典型）

参数

方框图

‌一、产品概述‌
ADC128S102QML-SP是一款辐射加固的8通道12位模数转换器，采用逐次逼近寄存器(SAR)架构，具有内部跟踪保持电路。该器件支持50 kSPS至1 MSPS的转换速率，兼容SPI/QSPI/MICROWIRE/DSP串行接口。

‌二、主要特性‌

• ‌辐射性能‌：总电离剂量100 krad(Si)，单粒子锁定免疫120 MeV·cm²/mg，单粒子功能中断免疫120 MeV·cm²/mg
• ‌多通道输入‌：8个输入通道(IN0至IN7)，输入范围0V至VA
• ‌电源管理‌：独立的模拟和数字电源供应
• ‌封装形式‌：16引脚陶瓷SOIC和陶瓷扁平封装

‌三、技术规格‌

• ‌分辨率‌：12位无失码
• ‌转换速率‌：50 kSPS至1 MSPS
• ‌线性误差‌：
  • DNL：+1.5/-0.9 LSB(最大值)
  • INL：+1.4/-1.25 LSB(最大值)
• ‌功耗特性‌：
  • 3V供电：2.3 mW(典型值)
  • 5V供电：10.7 mW(典型值)
  • 关断模式：0.06 µW(3V)和0.25 µW(5V)

‌四、电气参数‌

• ‌ 模拟电源(VA) ‌：2.7V至5.25V
• ‌ 数字电源(VD) ‌：2.7V至VA
• ‌时钟频率‌：0.8 MHz至16 MHz
• ‌工作温度‌：-55°C至125°C

‌五、接口与时序‌

• ‌串行接口‌：4线制(CS、SCLK、DIN、DOUT)
• ‌转换时间‌：13个SCLK周期
• ‌采集时间‌：3个SCLK周期
• ‌总吞吐时间‌：16个SCLK周期

‌六、应用领域‌

• ‌卫星系统‌：姿态和轨道控制、精密传感器、电机控制
• ‌高温环境‌
• ‌医疗系统‌
• ‌加速器‌

‌七、辐射特性‌

• ‌总电离剂量‌：符合MIL-STD-883G测试方法1019.7
• ‌单粒子效应‌：经过SEL和SEFI测试验证

‌八、质量控制‌

• 符合MIL-STD-883方法5005组A检验要求
• 提供工程样品(MPR)选项

‌九、封装选项‌
提供多种封装选择，包括16引脚陶瓷SOIC、陶瓷扁平封装以及裸片形式。

‌十、设计支持‌

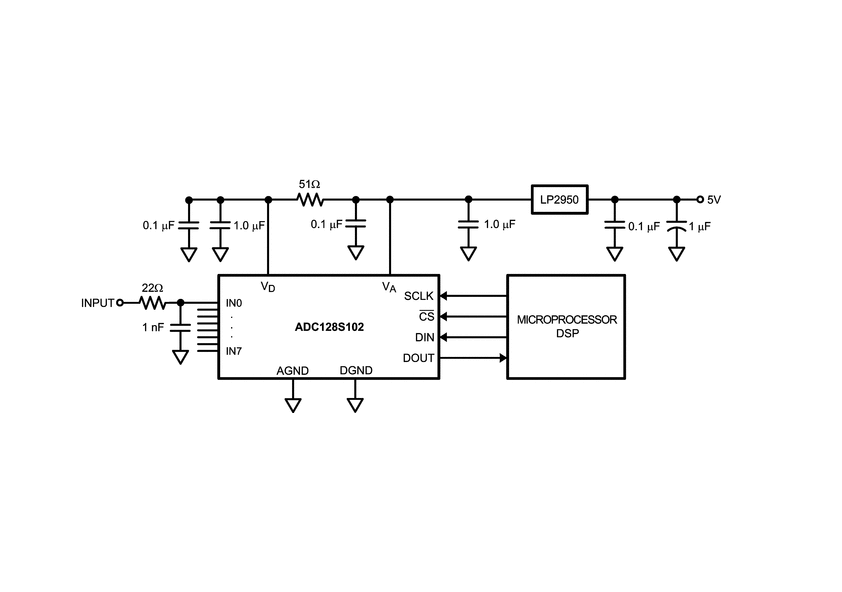

包含详细的布局指南、电源管理建议和典型应用电路，确保在恶劣环境下的可靠运行。

该器件特别适用于航空航天、国防和高温工业等要求高可靠性和抗辐射能力的应用场景。其灵活的多通道配置和宽范围的电源选项使其能够适应多种系统设计要求。
