‌DAC9881 18位单通道低噪声电压输出数模转换器技术文档总结

该DAC9881为18位单通道电压输出的数模转换器（DAC）。该器件具备18位单调性、优异线性、极低噪声和快速稳定时间。片上精密输出放大器允许在2.7伏至5.5伏全电源范围内实现轨对轨输出摆幅。

该设备支持标准串行外设接口（SPI），能够在最高50 MHz的输入数据时钟频率下工作。DAC9881需要外部参考电压来设置DAC通道的输出范围。设备中还集成了可编程的开机复位电路，确保DAC输出在零刻度或中频时开机，并保持该状态直到有效的写入命令。
*附件：dac9881.pdf

此外，DAC9881具备单极直二进制或二补集模式的功能。DAC9881提供低功耗运行。为进一步节能，可通过访问PDN引脚实现断电模式，将电流消耗降至5伏时25微安。5伏时功耗为4毫瓦，断电时降至125微瓦。

特性

• 温度范围内的18位单调
• 相对精度：最大 ±2 LSB
• 低噪声：24 nV/√Hz
• 快速沉降：5微秒
• 片上输出缓冲放大器，具备轨对轨作
• 单电源：2.7 V 至 5.5 V
• DAC负载控制
• 可选择开机重置为零比例或中标
• 断电模式
• 单极直二进制或
  二进制补数输入模式
• 采用施密特触发输入的快速SPI：最高50 MHz、1.8伏、3伏和5伏逻辑
• 指定温度范围：–40°C至+105°C
• 小型封装：VQFN-24,4毫米×4毫米

参数

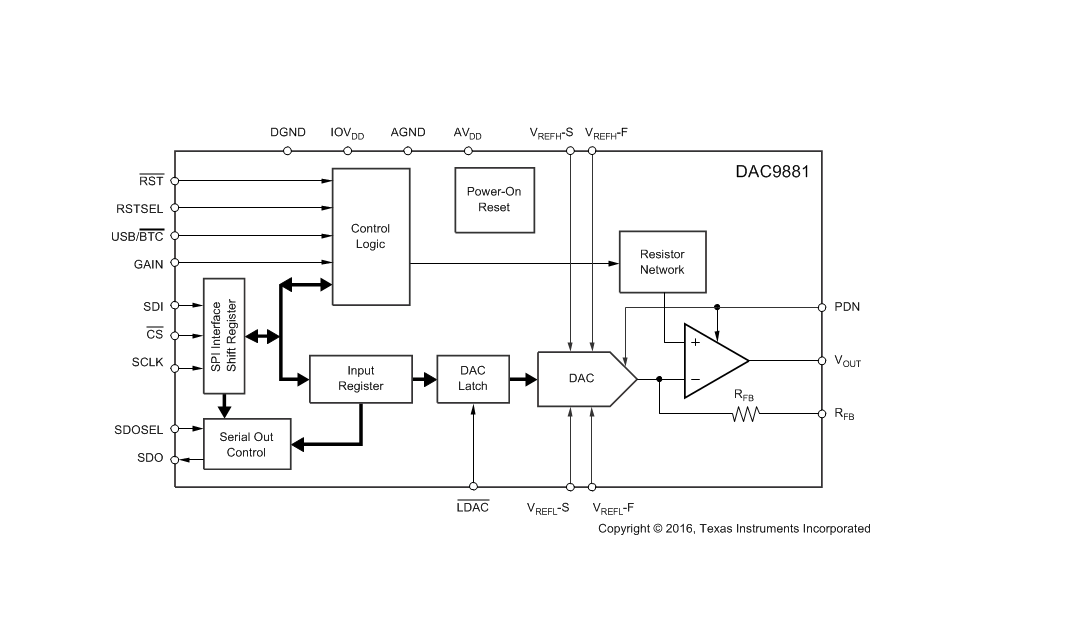

方框图

‌一、产品概述‌
DAC9881是德州仪器（TI）推出的18位高精度单通道电压输出型数模转换器，具有低噪声、快速建立时间和优异的线性度特性。该器件采用VQFN-24封装（4mm×4mm），工作温度范围-40°C至+105°C，适用于半导体测试、示波器、X射线系统和数据采集等工业应用场景。

‌二、核心特性‌

1. ‌精度性能‌
   • 18位单调性保证
   • 相对精度：±2 LSB（最大值）
   • 低噪声：24 nV/√Hz
   • 建立时间：5 μs
2. ‌电源与输出‌
   • 单电源供电：2.7V至5.5V
   • 集成轨到轨输出缓冲放大器
   • 支持外部参考电压设置输出范围
3. ‌工作模式‌
   • 可编程上电复位至零刻度或中间刻度
   • 支持单极性二进制或二进制补码输入格式
   • 功耗：5V时4mW，关断模式下降至125μW

‌三、接口与控制‌

1. ‌SPI通信‌
   • 最高50MHz时钟频率
   • 兼容1.8V/3V/5V逻辑电平
2. ‌特殊功能‌
   • 硬件复位功能（RST引脚）
   • 独立工作模式和菊花链模式
   • 通过LDAC引脚实现同步/异步数据更新

‌四、电气特性‌

1. ‌参考电压‌
   • VREFH输入范围：1.25V至AVDD
   • VREFL输入范围：-0.2V至+0.2V

‌五、应用设计‌

1. ‌典型配置‌
   • 支持力检测参考电压连接方式
   • 提供采样保持电路设计示例以减小毛刺

‌六、封装与生产‌

• 采用24引脚VQFN封装（RGE）
• 提供多种订单型号（如DAC9881SBRGER、DAC9881SRGET等）

‌七、文档支持‌

• 包含完整的技术文档、评估模块用户指南和设计资源
