‌基于NL27WZ86数据手册的双路异或门技术解析与应用指南

描述

安森美 NL27WZ86双路2输入异或 (XOR) 逻辑门是高性能门,工作采用1.65V至5.5V电源,工作在-55°C至+125°C的宽温度范围内。安森美NL27WZ86器件能够检测输入之间的差异,因此是诸多数字设计中不可或缺的元件。这些器件具有几乎为零的静态供电电流,从而降低了系统功率要求。这些器件提供有US8、UDFN8和UQFN8封装。

数据手册:*附件:onsemi NL27WZ86双路2输入异或逻辑门数据手册.pdf

特性

  • 设计在1.65V至5.5V VCC 电压下运行
  • 2.9ns t PD (在VCC = 5V的典型值时)
  • 输入/输出耐高达5.5V的过电压
  • IOFF 支持局部断电保护
  • 24mA拉电流/灌电流(3.0V时)
  • ±100mA锁存性能
  • 工作温度范围:-55 °C至+125 °C
  • 采用US8、UDFN8和UQFN8封装
  • 芯片复杂性:< 100个FET
  • 几乎为零的静态供电电流大幅降低了系统功率要求
  • 潮湿敏感度等级 (MSL) 1级
  • UL 94V-0可燃性等级
  • 带-Q后缀的用于汽车和其他要进行现场和控制变更的应用,通过了AEC-Q100认证,并支持PPAP
  • 无铅、无卤/无溴化阻燃剂(BFR),符合RoHS指令

逻辑符号

高性能

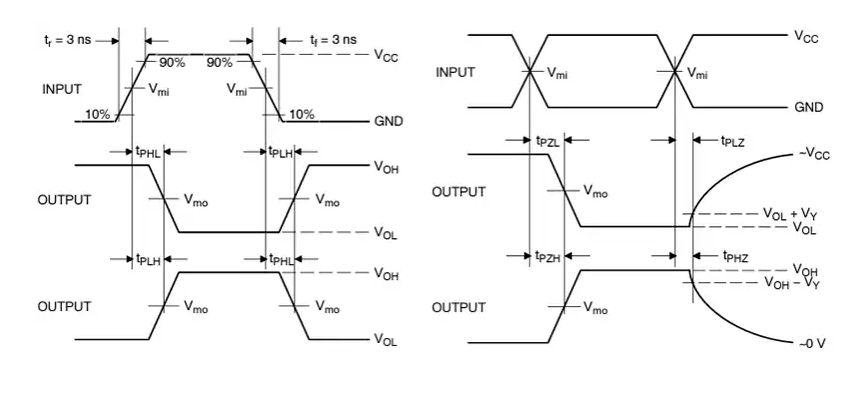

开关波形

高性能

基于NL27WZ86数据手册的双路异或门技术解析与应用指南


一、产品概述与核心特性

NL27WZ86是安森美半导体推出的一款‌高性能双路2输入异或门芯片‌,其设计覆盖 ‌1.65V至5.5V宽电压供电范围‌,兼具低功耗与高速度的平衡设计。以下为核心特性详解:

1. 核心性能参数

  • 供电电压‌:1.65V–5.5V(兼容电池供电设备与标准3.3V/5V系统)
  • 传输延迟‌:典型值2.9 ns @VCC=5V(适应高速信号处理场景)
  • 驱动能力‌:支持‌24mA源/汲电流@3.0V‌(可直接驱动LED、继电器等负载)
  • 过压容限‌:输入/输出引脚最高耐受5.5V电压(防止意外电平冲击)
  • 关断保护‌:集成IOFF电路,确保电源关闭时无反向电流

2. 封装与环保认证

  • 封装选项‌:US8、UDFN8(1.45×1.0/1.95×1.0)、UQFN8(1.4×1.2/1.6×1.6)
  • 环保标准‌:无铅、无卤素/BFR、符合RoHS指令
  • 车规级版本‌:支持-Q后缀型号(通过AEC-Q100认证,满足汽车电子可靠性要求)

二、电气特性深度解析

1. 绝对最大额定值(设计安全边界)

参数数值说明
电源电压VCC-0.5V至+6.5V超出范围可能导致永久损坏
输入电压VIN-0.5V至+6.5V兼容超压输入场景
存储温度-65°C至+150°C保证运输与存储可靠性

设计注意‌:实际应用需严格控制在‌推荐工作条件范围内‌(VCC=1.65–5.5V,TA=-55–125°C)

2. 直流电气特性(关键设计依据)

  • 逻辑电平阈值‌(VCC=5V时):
    • 高电平输入VIH≥0.7×VCC(即3.85V)
    • 低电平输入VIL≤0.3×VCC(即1.65V)
  • 输出电压容限‌:
    • VOH≥2.4V@IOH=-4mA(VCC=3.0V)
    • VOL≤0.4V@IOL=16mA(VCC=3.0V)

3. 动态性能指标

  • 开关速度‌:
    • 上升/下降时间tr/tf≤5ns@VCC=4.5–5.5V
  • 功耗特性‌:静态电流ICC≤10μA(低功耗模式)

三、典型应用电路设计

1. 基本逻辑功能实现

根据功能真值表:

A输入B输入Y输出
LLL
LHH
HLH
HHL

应用场景‌:

  • 奇偶校验器‌:通过级联实现多比特奇偶检测
  • 可控反相器‌:当B=H时,Y=A;当B=L时,Y=A'
  • 频率相位比较‌:利用异或门实现数字PLL的鉴相功能

2. 接口保护设计

  • 上拉/下拉电阻‌:未使用输入引脚需接固定电平
  • 去耦电容‌:VCC与GND间放置100nF陶瓷电容(抑制高频噪声)
  • ESD防护‌:遵循数据手册布局建议,避免长走线

3. 电源管理方案

  • 多电压域互联‌:利用过压容限特性实现1.8V与3.3V系统间安全通信

四、可靠性设计与故障预防

1. 热设计考量

  • 最大功耗‌:US8封装500mW(静态空气)
  • 热阻参数‌:θJA(US8)=250°C/W,需通过以下方式优化散热:
    • 增加PCB铜箔面积
    • 使用散热过孔
    • 强制风冷(高功率场景)

2. 降额设计规范

  • 电压降额‌:实际使用电压不超过额定值80%
  • 电流降额‌:连续输出电流建议≤20mA(预留安全余量)

五、选型与生产指导

1. 型号解码指南

型号示例关键特性
NL27WZ86USGUS8封装,商用级
NL27WZ86MQ1TCGUQFN8(1.6×1.6)封装,卷带包装

2. 焊接工艺要求

  • 回流焊曲线‌:参照JEDEC J-STD-020标准
  • 焊盘设计‌:严格遵循数据手册推荐尺寸(如UDFN8的0.35mm间距焊盘)

六、常见问题与解决方案

  1. 输出振荡问题
    原因‌:浮空输入或电源噪声
    解决‌:所有输入引脚接确定电平,加强电源滤波
  2. 驱动能力不足
    现象‌:高电平输出电压下降
    方案‌:外接缓冲器或选择驱动能力更强的型号
