该ADS7229为低功耗、12位、1MSPS的模数转换器(ADC),采用单极输入。该器件包含一个基于12位电容的逐次近似寄存器(SAR)ADC,具有固有采样保持功能。
*附件:ads7229.pdf
ADS7230基于同一核心,包含2对1输入多路器,并可编程TAG位输出选项。 ADS7229和ADS7230均提供高速宽电压串行接口,并在多个转换器使用时支持串联模式。
这些设备提供4×4个QFN和TSSOP-16封装,完全规范适用于工业温度范围的-40°C至+85°C。
特性
- 2.7V至5.5V模拟电源,低功耗:
- 13.7mW(1MHz,+VA = 3V,+VBD = 1.8V)
- 1MHz采样率3V,≤+VA≤和5.5V,900kHz
采样率2.7V≤+VA≤3V。 - 出色的DC表现:
- ±0.15 LSB 类型,±0.5LSB 最大内倾
- ±0.12LSB 类型,±0.5LSB 最大 DNL
- 3V时±0.8mV最大偏移误差
- ±1.25mV最大偏移误差:5V电压
- 在f时表现优异
我 = 10kHz,信噪比73.9dB,SFDR93.4dB,THD减速88.5dB - 内置转换时钟(CCLK)
- 1.65V至5.5V输入输出电源:
- SPI/DSP兼容串行接口
- SCLK最高可达50MHz
- 全面的关机模式:
- 单极输入范围:0V至V
裁判 - 软件重置
- 全局CONVST(独立于计算机科学))
- 可编程状态/极性 EOC/INT
- 4 × 4套QFN-16和TSSOP-16套装
- 多芯片菊花链模式
- 可编程TAG位输出
- 自动/手动频道选择模式(ADS7230)
- 应用
- 通信
- 换能器接口
- 医疗器械
- 磁力计
- 工业过程控制
- 数据采集系统
- 自动测试设备
参数

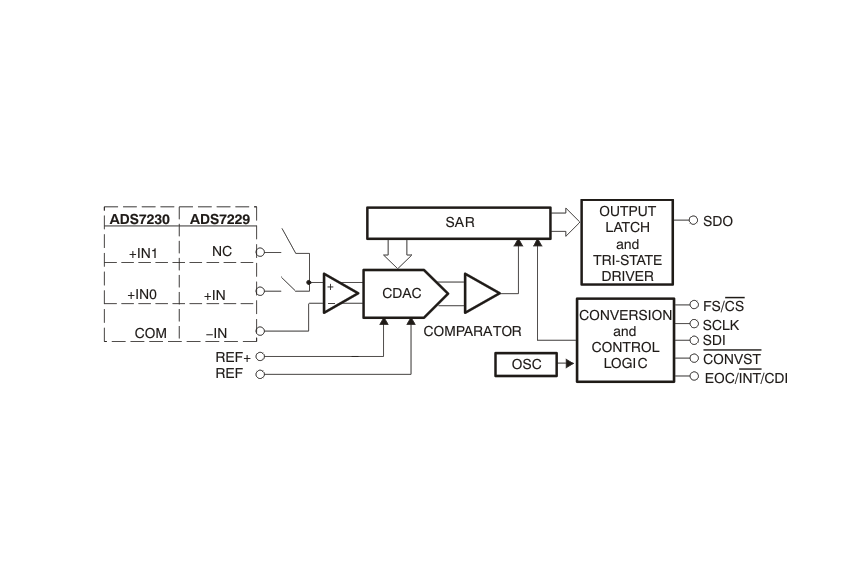

方框图

一、产品概述
ADS7229和ADS7230是德州仪器(TI)推出的低功耗、12位、1MHz采样率的逐次逼近型模数转换器,采用外部电压基准,支持单端/双极性输入。两款器件基于相同的核心架构,主要区别在于:
- ADS7229:单通道差分输入(+IN/–IN)。
- ADS7230:双通道单端输入(+IN0、+IN1共享COM引脚),支持自动/手动通道选择模式。
二、关键特性
- 电源与功耗
- 模拟电源电压:+2.7V至+5.5V;I/O电源电压:+1.65V至+5.5V。
- 低功耗表现:
- 13.7mW(+VA=3V,+VBD=1.8V)。
- 三种省电模式:深度关断、休眠关断、自动休眠关断。
- 性能参数
- 静态性能:
- 积分非线性:±0.15LSB(典型值),±0.5LSB(最大值)。
- 差分非线性:±0.12LSB(典型值),±0.5LSB(最大值)。
- 动态性能(10kHz输入):
- 信噪比:73.9dB,无杂散动态范围:93.4dB,总谐波失真:-88.5dB。
- 接口与封装
- 串行接口:兼容SPI/DSP,SCLK最高50MHz。
- 封装选项:4×4 QFN-16和TSSOP-16。
- 工作温度:-40°C至+85°C。
三、功能详解
- 转换控制
- 支持手动触发(CONVST引脚启动转换)和自动触发(连续转换)。
- 转换时间:18个转换时钟周期,采样时间:3个转换时钟周期。
- 特殊功能
- TAG位输出:ADS7230支持在转换结果后附加通道标识位。
- 菊花链模式:多片ADC可通过共享总线同步工作。
- 电源管理
- 深度关断:功耗降至4nA,唤醒时间1μs。
- 自动休眠:在转换间隙自动进入低功耗状态。
四、电气特性
- 不同电源电压下的性能
- **+VA=5V**:支持1MHz采样率。
- **+VA=3V**:支持900kHz采样率。
五、应用信息
- 典型电路
- 推荐使用THS4031或OPA365作为输入驱动运放,配合RC滤波器抑制噪声。
- 外部基准:需使用REF5040等低噪声基准源,并采用22μF陶瓷电容去耦。
六、结构与封装
- 引脚定义:
- ADS7229:+IN/–IN、REF+/REF–、CONVST、EOC/INT等。
- 热设计:QFN封装的热焊盘需连接至模拟地平面以优化散热。
总结:ADS7229/7230是面向高速数据采集系统的精密ADC,适用于通信、医疗仪器、工业控制等领域,兼具高精度与低功耗优势。
