‌ADC12DS080 双通道12位80MSPS模数转换器技术文档总结

描述

该ADC12DS080是一款高性能CMOS模数转换器,具备以下功能 将两个模拟输入信号转换为12位数字字,速率最高可达每小时80兆采样 第二(MSPS)。数字输出通过序列化并通过差分LVDS信号对提供。 该转换器采用差分流水线架构,具备数字纠错和 片上采样保持电路以最小化功耗和外部元件数量, 同时提供出色的动态性能。ADC12DS080可由单个+3.0V电压驱动 或3.3V电源。关机功能可将功耗降至极低水平,同时 仍然允许快速唤醒以实现全面运行。差动输入支持2V全刻度 差动输入摆动。提供一个稳定的1.2V内部电压参考,或ADC12DS080 可以通过外部1.2V参考线作。可选择的占空比稳定器保持 在广泛的时钟占空周期内表现。串行接口允许访问 内部寄存器用于对ADC12DS080功能的完全控制。ADC12DS080是可用的 采用60引-WQFN封装,工作范围为−40°C至工业温度范围 +85°C。
*附件:adc12ds080.pdf

特性

  • 时钟工作周期稳定器
  • 单+3.0或3.3V供电作
  • 串行LVDS输出
  • 串行控制接口
  • 过频输出
  • 60针WQFN封装,(9x9x0.8mm,0.5mm针距)

主要规格

  • 高中频采样接收机
  • 无线基站接收器
  • 测试与测量设备
  • 通信仪器
  • 便携式仪器

参数

CMOS

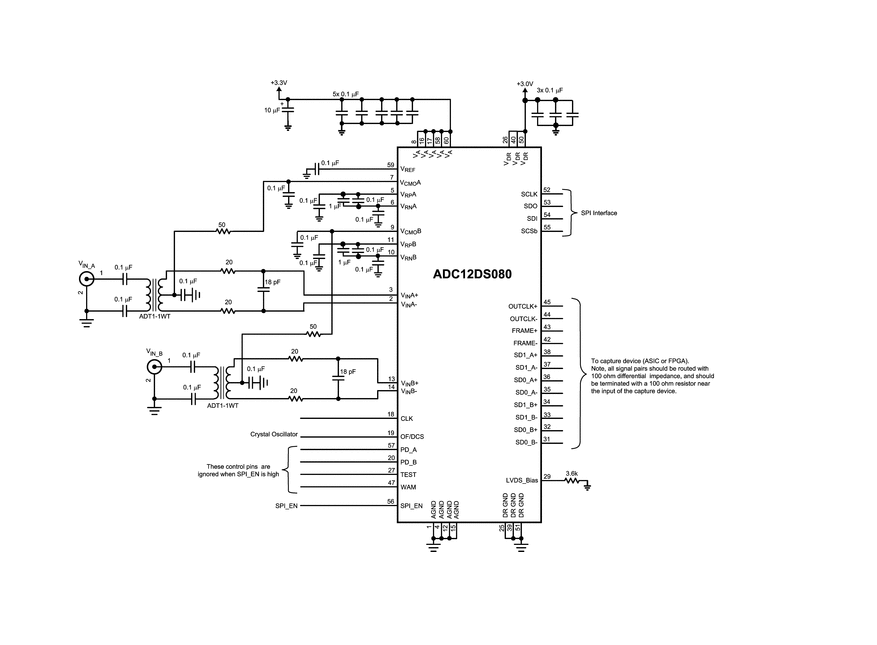

方框图

CMOS
一、产品概述
ADC12DS080是德州仪器(TI)推出的高性能双通道12位模数转换器,采用CMOS工艺和流水线架构,支持最高80MSPS的采样率。该器件集成了数字误差校正和片上采样保持电路,采用串行LVDS输出接口,工作电压为单+3.0V或+3.3V,典型功耗为800mW,封装为60引脚WQFN(9×9×0.8mm)。

二、核心特性

  1. 关键参数
    • 分辨率:12位(无失码)
    • 转换速率:80MSPS
    • 信噪比(SNR):70dBFS(fIN=170MHz)
    • 无杂散动态范围(SFDR):81dBFS(fIN=170MHz)
    • 全功率带宽:1GHz
    • 积分非线性(INL):±1.5LSB
    • 差分非线性(DNL):±0.5LSB
  2. 功能特性
    • 时钟占空比稳定器(DCS)
    • 串行控制接口(SPI)
    • 过范围指示输出
    • 支持内部/外部1.2V基准电压

三、应用领域

  • 高IF采样接收机
  • 无线基站接收机
  • 测试测量设备
  • 通信仪器
  • 便携式仪器

四、架构与接口

  1. 模拟输入
    • 差分输入结构,支持2V峰峰值全量程输入
    • 输入共模电压(VCM)要求1.4V–1.6V(推荐使用VCMO引脚输出)
  2. 数字输出
    • 串行LVDS数据输出(支持单通道/双通道模式)
    • 数据格式可选偏移二进制或二进制补码

五、电源与功耗管理

  • 支持独立通道关断(PD_A/PD_B)
  • 关断模式下功耗降至30mW

六、控制模式

  1. 直接引脚控制
    • OF/DCS引脚配置输出格式与DCS功能
    • DLC/WAM引脚控制数据通道模式与对齐方式

七、封装与引脚

  • 60引脚WQFN封装(型号NKA0060A)
  • 引脚功能包括:
    • 模拟输入(VINA+/–、VINB+/–)
    • 参考电压相关(VRP/VRN/VCMO)
    • 时钟与控制信号(CLK、Reset_DLL等)

八、性能保障

  • 工作温度范围:-40°C至+85°C
  • 内置ESD保护(HBM 2500V)
  • 符合JEDEC回流焊温度规范

九、设计要点

  • 推荐使用变压器驱动模拟输入(高频/低频电路设计不同)
  • 需严格分离模拟与数字地平面
  • 时钟信号要求低抖动(<0.1ps RMS)
