安森美 NCV92310汽车同轴电缆供电 (POC) 图像传感器电源管理IC (PMIC) 优化用于提供同轴电缆供电汽车应用子系统，例如后视、前视和环视摄像头。NCV92310集成了多个直流-直流降压型开关电源转换器和一个LDO，用来为图像传感器、SerDes以及远程相机模块中的任何其他外部元件供电。安森美NCV92310将所有电源要求集成到单个器件中，从而减小了解决方案尺寸和复杂性，同时支持当今市场上的各种图像传感器。NCV92310 PMIC具有极高的灵活性，以确保兼容各种传感器和功能安全要求。NCV92310可与安森美的图像传感器无缝配对，确保有高质量的设计和极少的设计工作量。

数据手册；*附件：onsemi NCV92310汽车同轴电缆供电 (POC) PMIC数据手册.pdf

特性

• 一个同轴电缆供电直流-直流转换器（2.15MHz，2.2H/10F，1.2A），具有2.8V至5.0V（100mV每档）的可编程输出电压范围
• 一个直流-直流转换器（2.15MHz，1H/10F，1A），具有0.6V至2.175V（25mV每档）的可编程输出电压范围
• 一个直流-直流转换器（2.15MHz，1H/10F，500mA），具有0.6V至2.175V（25mV每档）的可编程输出电压范围
• 一个低噪声、低压差稳压器（2.2F，300mA）
  • 可编程输出电压范围：2.6V至3.3V（100mV每档）
  • 低输出噪声：50V RMS （典型值，VOUT = 2.8V，10Hz至100kHz）
• 控制
  • 兼容400kHz/1MHz^I2C^
  • ^I2C^使能控制位
  • /RST和中断输出引脚
  • 可定制上电/断电顺序，带软启动
• 扩展输入电压范围：4.6V至18V
• 效率：88%
• 灵活支持各种图像传感器
• 设计用于安全关键型应用
• 各种故障检测和报告
• QFNW-20封装，占位面积为3.5mm x 3.5mm，脚距为0.5mm
• 潮湿敏感度等级 (MSL) 1级

典型应用电路

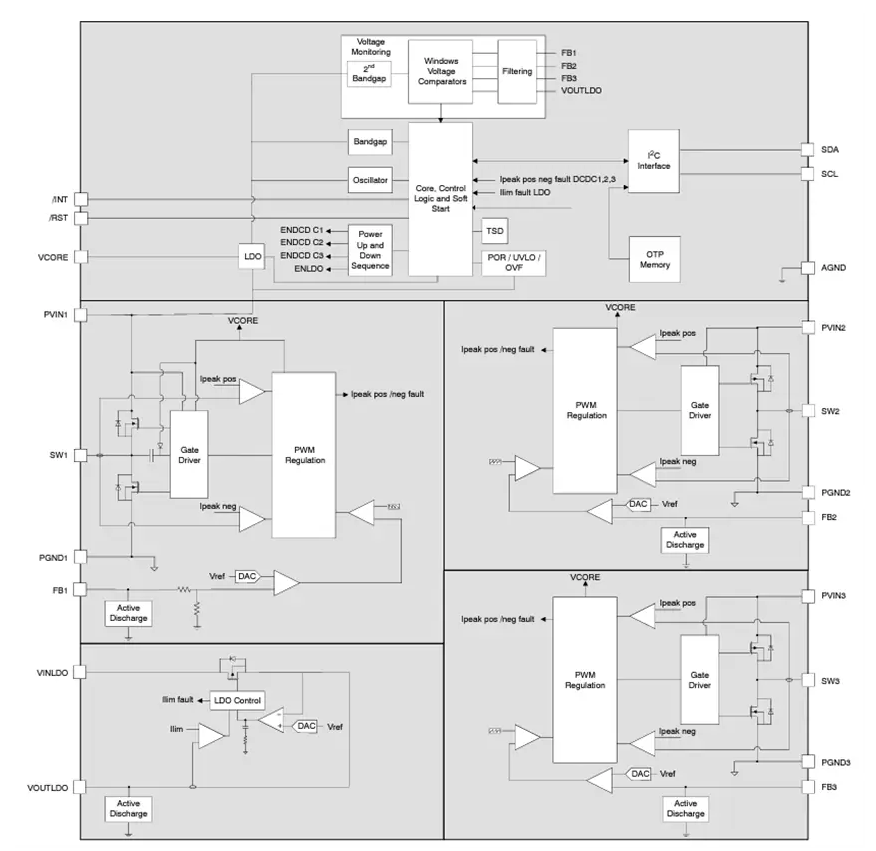

功能框图

onsemi NCV92310汽车同轴电缆供电PMIC技术深度解析

一、产品概述与核心特性

‌NCV92310‌是安森美图像传感器电源管理IC系列产品，专为汽车同轴电缆供电应用子系统优化设计，包括后视、前视和环视摄像头。该器件在3.5x3.5mm QFNW20封装中集成以下关键电源模块：

主要特性亮点

• ‌1个PoC DCDC转换器‌（2.15MHz，2.2mH/10mF，1.2A）
  • 输出电压可编程：2.8V至5.0V，步进100mV
  • 采用2.2mH电感与10μF电容组合
• ‌2个高效降压DCDC转换器‌（1A和500mA），支持动态电压调节
• ‌1个低压差线性稳压器‌（2.2mF，300mA）
  • 输出电压可编程：2.6V至3.3V，步进100mV
  • 典型输出噪声仅50mVrms（Vout=2.8V，10Hz至100kHz）
  • 低噪声特性特别适合图像传感器供电

控制与接口特性

• ‌400kHz/1MHz I2C兼容接口‌
• I2C使能控制位
• /RST和中断输出引脚
• 可自定义的上下电序列与软启动机制

二、电气特性与性能参数

输入电压范围

• ‌扩展输入电压范围‌：4.6V至18V
• 支持直接连接滤波后的同轴电缆电源

各通道详细性能参数

‌ PoC DCDC转换器（DCDC1） ‌

• 输出精度：±1.5%（典型值）
• 最大输出电流：1.2A
• 峰值电流限制：高侧1.8A，低侧1A
• 负载调整率：0.05%/A
• 线性调整率：0.001%/V

‌ 1A低压DCDC转换器（DCDC2） ‌

• 输出精度：±1%
• 可编程输出电压：0.6V至2.175V，25mV步进

‌ 500mA低压DCDC转换器（DCDC3） ‌

• 输出精度：±1%
• 负载调整率：0.05%/A
• 线性调整率：0.001%/V

三、系统架构与功能模块

功能框图解析

从简化的功能框图可以看出，NCV92310采用高度集成的架构：

• ‌电压监测模块‌配备窗口电压比较器
• ‌二级带隙基准‌专门用于电压监测，确保功能安全
• 所有开关元件包括补偿网络和同步整流器都集成在内部

典型应用电路

在典型应用电路中，主要包含：

• ‌4.6V→18V PoC输入‌
• 三个DCDC转换器的外部电感配置：
  • DCDC1：2.2mH
  • DCDC2和DCDC3：1.0mH

四、关键设计考虑因素

热管理设计

• ‌热阻参数‌：
  • θJ-C TOP：27.6°C/W（计算值）
  • θJA：31°C/W（计算值），35°C/W（实测值）

噪声抑制与EMC设计

• 所有开关元件内部集成，极大减少外部干扰
• 推荐的小尺寸电感和旁路电容布置有助于降低EMI

五、典型应用场景分析

汽车ADAS摄像头模块

• 特别适合后视、前视和环绕视图摄像头
• 集成滤波网络提供优异的电源纯净度

工业摄像头模块

• 同样适用于工业级摄像头应用需求

六、安全性与可靠性设计

功能安全机制

• ‌NCV92310嵌入多项安全机制‌，满足ASIL B合规性要求

电压监测功能

• 集成四个窗口电压监测器（每个通道一个）
• 欠压和过压比较器确保输出电压在安全范围内

时钟错误保护

• 内置2MHz系统时钟（与2.15MHz DCDC时钟分离）
• 监测可用性和时钟偏移，出现故障时器件锁定在RESET状态

七、总结与技术发展趋势

NCV92310作为专为汽车PoC应用优化的PMIC，通过高度集成和智能化设计，为先进驾驶辅助系统提供稳定可靠的电源解决方案。

该器件展现了现代电源管理IC的发展趋势：

• ‌小型化封装‌：3.5x3.5mm QFNW20
• ‌高集成度‌：单一封装集成多个电源转换器
• ‌智能化控制‌：通过I2C接口实现全面可编程性
• ‌功能安全导向‌：内置多项安全监测和保护机制
