‌ADS1282 高分辨率模数转换器技术文档总结

该ADS1282是一款极其高性能的单芯片模数转换器 （ADC）配备集成低噪声可编程增益放大器（PGA）和双通道输入 多路复用器（多路复用器）。该ADS1282适合能源勘探的严苛需求， 地震监测环境。

转换器使用四阶、本质稳定的δσ调制器，且 提供出色的噪声和线性性能。调制器可与之结合使用 通过片上数字滤波器，也可以绕过以配合后处理滤波器使用。
*附件：ads1282.pdf

灵活输入的多输出（MUUX）为测量提供了额外的外部输入， 内部自我测试连接。PGA拥有出色的低噪声（5 nV/√Hz）和高输入阻抗，便于与地震检波器和 水听器在广泛的增益范围内。

数字滤波器提供从每秒250到4000采样的可选数据率 （SPS）。高通滤波器（HPF）具有可调的角频。片上增益与偏移 缩放寄存器支持系统校准。

同步输入（SYNC）可用于同步多个的转换 ADS1282。SYNC输入还接受时钟输入，用于从以下设备连续对齐转换 外部资料。

放大器、调制器和滤波器合计耗散25毫瓦。ADS1282是可用的 采用紧凑型TSSOP-28封装，完全规范范围为–40°C至+85°C，最大工作参数 范围为+125°C。

特性

• 高分辨率：
  130 dB 信噪比（250 SPS）
• 高精度：
  THD：–122 dB
  内耗：0.5 ppm
• 低噪声PGA
• 双通道输入多工器
• 具有快速响应
  超频检测的固有稳定调制器
• 柔性数字滤波器：
  Sinc + FIR + IIR（可选）
  线性或最小相位响应
  可编程高通滤波器
  可选FIR数据速率：250 SPS
  至4 kSPS
• 滤波器旁路选项
• 低功耗：25毫瓦
  关机功率：10微瓦
• 偏移与增益校准引擎
• 同步输入
• 模拟电源：
  单极（+5 V）或双极（±2.5 V）
• 数字电源：1.8 V 至 3.3 V

参数

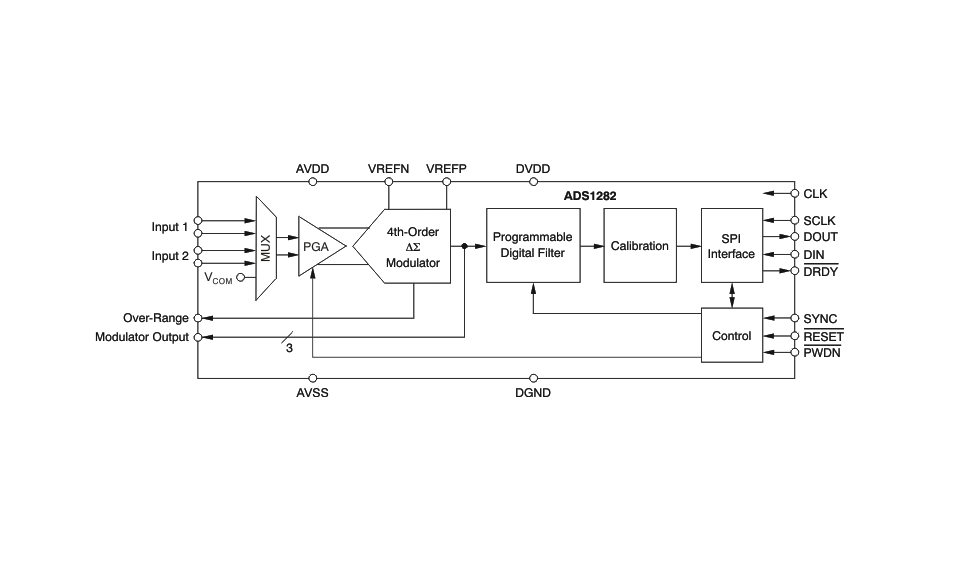

方框图

‌1. 产品概述‌
ADS1282是德州仪器(TI)生产的一款极高性能的单芯片模数转换器，集成了低噪声可编程增益放大器(PGA)和双通道输入多路复用器。主要应用于能源勘探、地震监测和高精度仪器仪表领域。

‌2. 关键特性‌

• ‌高分辨率‌：130dB SNR（250SPS）
• ‌高精度‌：THD：-122dB，INL：0.5ppm
• ‌低噪声PGA‌：5nV/√Hz
• ‌灵活数字滤波器‌：
  • Sinc + FIR + IIR（可选）
  • 线性或最小相位响应
  • 可编程高速滤波器
  • 可选FIR数据率：250SPS至4kSPS
• ‌低功耗‌：正常工作25mW，关断模式10μW
• ‌内置校准引擎‌：偏移和增益校准
• ‌同步输入‌：支持多设备同步
• ‌电源配置‌：
  • 模拟电源：单极性(+5V)或双极性(±2.5V)
• ‌数字电源‌：1.8V至3.3V

‌3. 技术规格‌

• ‌分辨率‌：31位无失码
• ‌数据率‌：
  • FIR滤波器模式：250-4000SPS
  • Sinc滤波器模式：8000-128,000SPS
• ‌积分非线性‌：0.00005% FSR
• ‌工作温度范围‌：-40°C至+85°C（最大至+125°C）

‌4. 系统架构‌

• ‌输入多路复用器‌：支持5种配置模式
• ‌PGA‌：增益范围1-64，差分输入/输出
• ‌调制器‌：四阶ΔΣ结构，固有稳定
• ‌数字滤波器‌：三级可配置滤波
  • Sinc滤波器（可变抽取率）
  • FIR低通滤波器（固定抽取率32）
  • IIR高速滤波器（可编程角频率）

‌5. 接口与控制‌

• ‌串行接口‌：SPI兼容（SCLK、DIN、DOUT）
• ‌控制命令‌：包括唤醒、待机、同步、复位、校准等

‌6. 应用信息‌

• ‌典型应用‌：地震检波器接口
• ‌电源建议‌：高质量+5V基准电压
• ‌PCB设计要点‌：数字与模拟电路分离，时钟信号质量要求高

‌7. 封装信息‌

• ‌封装类型‌：TSSOP-28
• ‌订购选项‌：包含标准版本和H版本（优化用于高阻抗传感器）
