宏集案例 | 支持显示海康与大华摄像头监控画面！eX700系列HMI助力船用电池储能系统满足CCS最新规范要求



案例概况

客户：某龙头集装箱式电池储能系统制造商

应用产品：宏集eX700系列物联网HMI

应用场景：支持海康/大华摄像头取流显示



背景：船舶新能源化下的“隐形风险”



全球90%的贸易依赖海运，行业减排压力与日俱增。国际海事组织（IMO）提出的2030/2050减排目标，正推动船舶向电力与混合动力推进加速转型。



在这一趋势下，以锂离子电池为核心的集装箱式电池储能系统迅速成为主流方案，依靠模块化、高能量密度、灵活部署，广受船厂与系统集成商青睐。但与此同时，储能舱内也潜藏着高风险场景：

热失控：单电芯故障可能触发连锁反应

1500V高压电弧：绝缘失效会威胁人员生命

有毒气体泄漏：电解液泄漏可能影响船员健康



这些风险往往难以仅通过BMS（电池管理系统）的温度、电压等间接数据获知。运维工程师进入储能舱就像进入一个“黑箱”，一颗螺丝松动、一滴电解液渗漏都可能成为事故源，而传统传感器很难捕捉这些早期迹象。



法规驱动：CCS 明确要求

“必须现场可视化监控”



洞察这一安全隐患后，中国船级社（CCS）在最新版《电池动力船舶规范》*中明确提出：

“

第 7.2.3.5 条：应在箱式电源蓄电池舱内配置防爆摄像头以便于内部调试和查看，同时，应能在就地、驾驶室和远程岸基监测平台（如设有时）显示。

”



这项规定有三层深意：

安全监控从“数据判断”升级为“视频直观确认”

“现场显示”是核心要求，运维人员必须借助摄像头，在进入舱内前先确认安全

强化主动安全理念：先确认再进入



*注:联系宏集团队获取最新版《电池动力船舶规范》文件


项目需求：HMI 必须支持海康/大华摄像头取流显示



国内某头部集装箱式储能系统制造商找到宏集科技，为他们的集装箱式电池储能系统推荐一款物联网HMI，希望可以实现以下功能：采集并显示储能系统的关键数据，同时最为关键的是要能显示储能系统中海康威视摄像头的监控画面，响应CCS最新海事规范要求。



当运维人员进去前，可通过HMI的摄像头监控画面查看集装箱内的情况，确认安全后，再进入集装箱中进行相关运维和调试工作。


这对HMI提出了对协议、可视化、稳定性和视频取流能力的高要求。



我们为客户推荐了宏集EXOR旗舰款eX700系列物联网HMI：通过200+工业设备协议驱动以及2000+现代风格控件库轻松完成集装箱式电池储能系统中关键数据的采集和可视化；提供IP Stream和IP Camera两种控件，支持通过RTSP和HTTP协议实时获取海康威视、大华等品牌摄像头的视频流并展示出来；拥有7年+的平均故障间隔时间（MTBF），最大化保证设备稳定、可靠的运行。



整个项目的方案架构图和产品实物图如下所示。

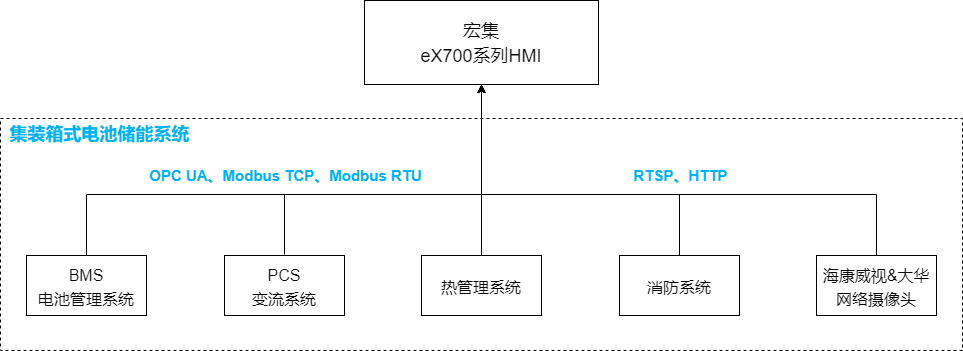

图1 方案架构图

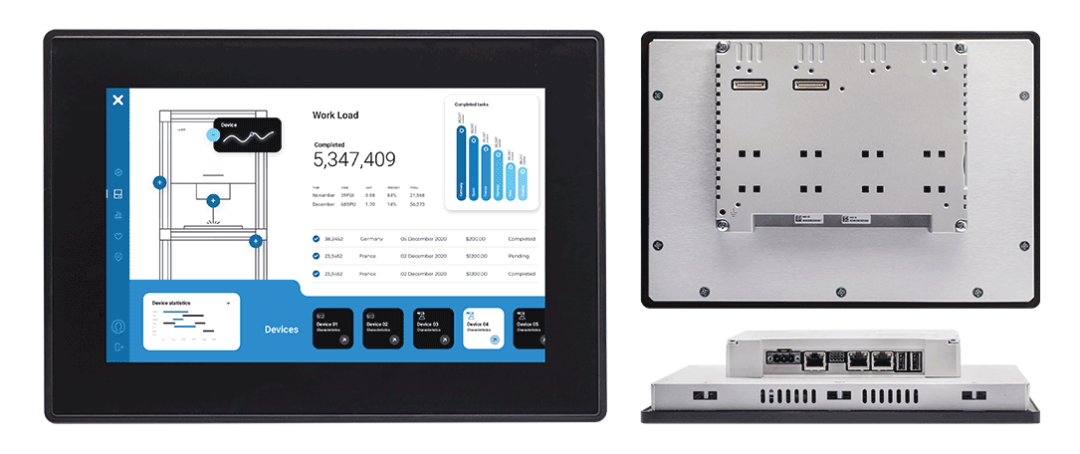

图2 宏集eX710 HMI实物图


方案亮点与优势



01

200+工业设备协议驱动



宏集EXOR eX700系列HMI原生支持200+通讯协议：

OPC UA, Modbus RTU/TCP, EtherNet/IP, Profinet, EtherCAT,西门子, 三菱, 倍福, 施耐德, AB等主流PLC，几乎适配99.99%的PLC、变频器、传感器、智能电表等OT端设备。

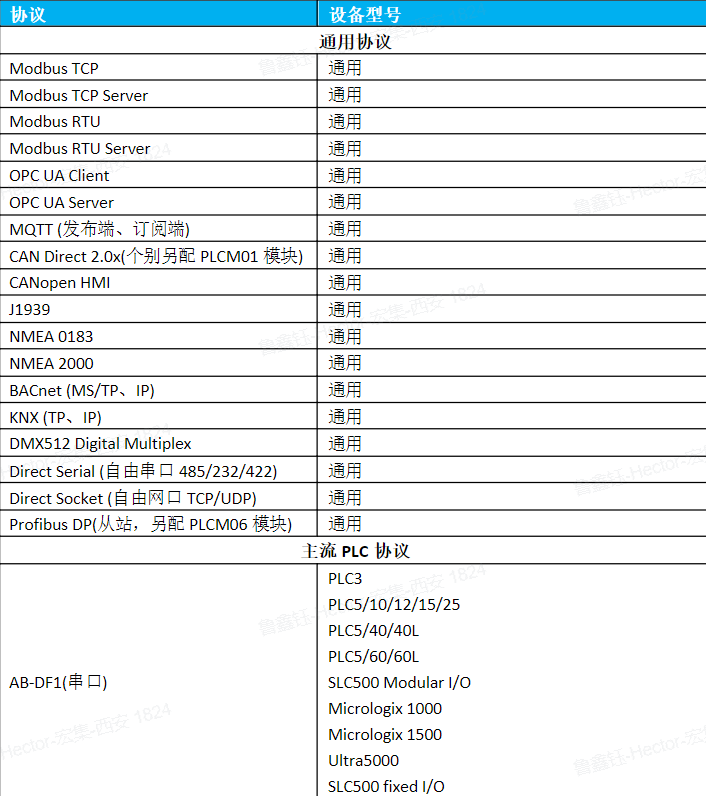

图3 部分支持协议列表



点击查看完整协议驱动列表：宏集HMI网关支持协议列表-2025-宏集科技.pdf



02

2000+可视化控件



宏集EXOR eX700系列HMI内置实时/历史曲线图、实时/历史警报图、柱状图、历史日志图、饼图、仪表盘、摄像头控件、工业设备模型、工具栏、状态栏、1000+图标等2000+控件，通过拖拽，快速完成可视化界面的设计。

图4 控件效果图展示



03

专属摄像头控件



宏集eX700系列HMI内置IP Stream和IP Camera两种摄像头控件，支持通过RTSP、HTTP协议采集并显示海康威视、大华等知名品牌摄像头监控画面。同时，控件操作简单易上手，只需要查询并配置摄像头取流URL地址、账户名、密码即可完成摄像头画面采集。

有需求的客户可联系宏集技术团队获取不同品牌取流URL地址。

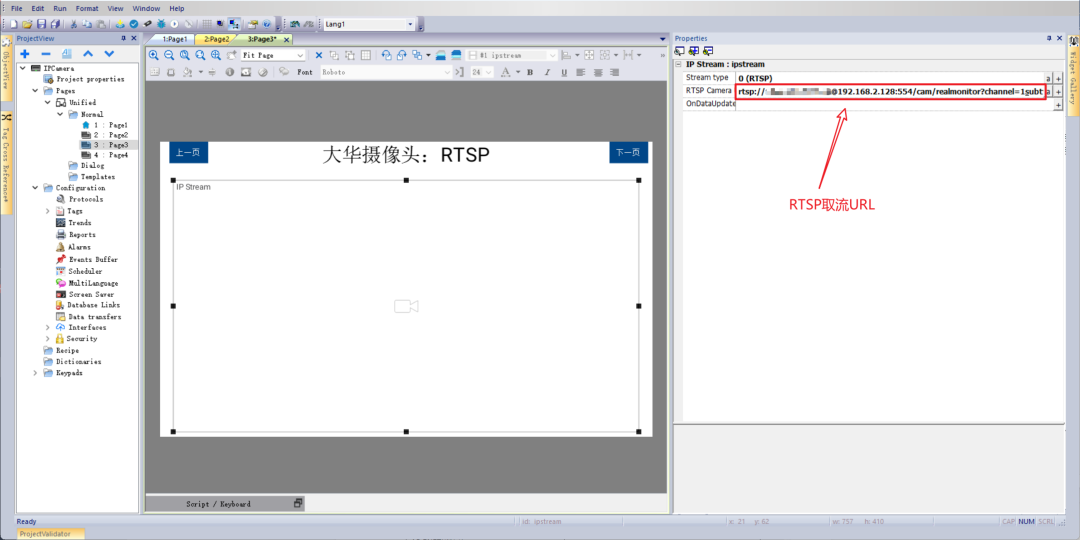

图5 RTSP取流大华摄像头配置示例

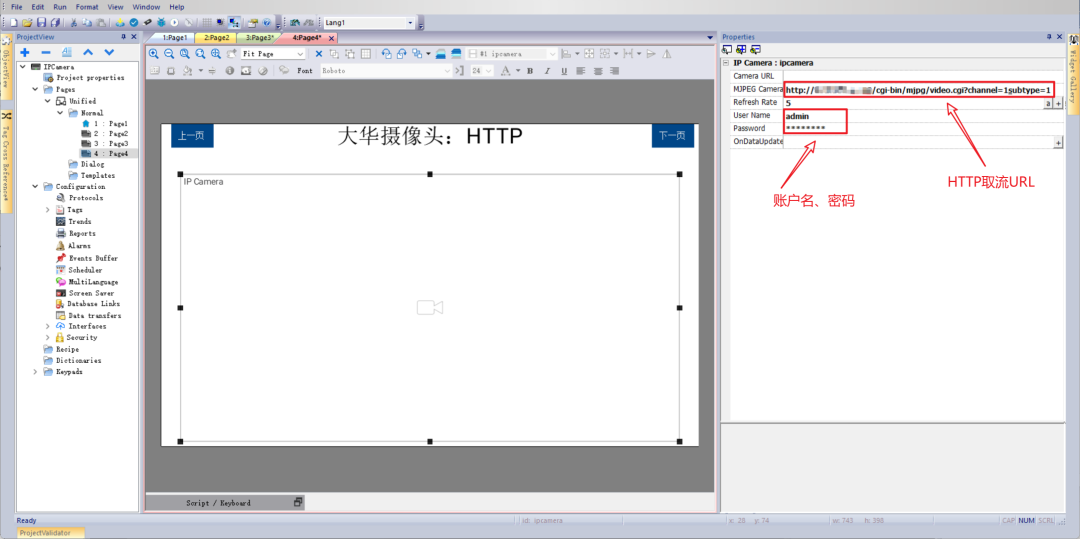

图6 HTTP取流大华摄像头配置示例



04

高可靠性, 7年+MTBF



在船舶、电力等关键场景，可靠性就是生命线。宏集eX700 系列HMI的 平均故障间隔时间（MTBF）超7年，远高于行业平均水平，许多客户使用 5-6 年仍运行稳定。

实际效果展示



宏集实验室已完成基于大华摄像头的取流测试：

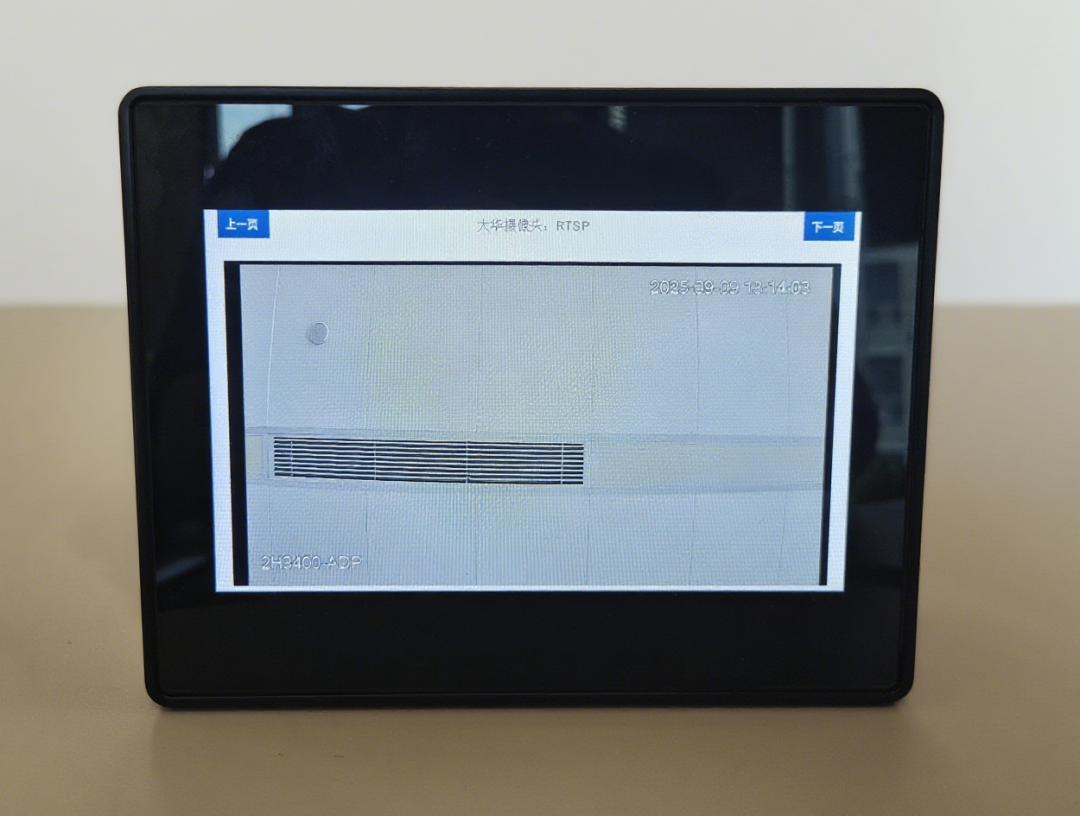

图7 eX707显示大华摄像头画面



点击观看实际动态视频展示（左: eSMART入门款HMI，右: eX700旗舰款HMI）


总结



随着船舶储能系统容量提升，视频可视化监控已成为满足 CCS 法规、保障人员安全的关键能力。



宏集EXOR eX700系列HMI提供摄像头视频监控功能，支持海康/大华摄像头取流，同时具备强大的数据采集与可视化能力，可靠性高、适配性强，为船舶储能系统、海事设备制造商、船厂提供更安全、可靠的技术支撑。
