‌ADC10D1000/ADC10D1500 数据手册总结

描述

ADC10D1000/1500 是 TI 超高速 ADC 家族的最新进展。这 低功耗、高性能的CMOS模拟数字转换器能够以10位分辨率数字化信号 用于采样率最高为1.0/1.5 GSPS(非DES模式)的双通道,或单通道向上 切换到2.0/3.0 GSPS(DES模式)。ADC10D1000/1500 实现了卓越的精度和动态性能 而耗散功率低于2.8/3.6瓦。该产品包装为含铅或无铅 292球热增强BGA封装,在额定工业温度范围-40°C至以下范围内 +85°C。
*附件:adc10d1000.pdf

ADC10D1000/1500 在 8 位的特性、架构和功能基础上构建了 GHz系列的ADC。扩展功能包括用于多芯片同步的自动同步, 每个通道可编程增益为15位,并可编程为12位加符号的可编程偏移量调节。这 改进的内部跟踪保持放大器和扩展的自校准方案使得 所有超出奈奎斯特的动态参数的平坦响应,产生9.1/9.0有效比特数 (ENOB)具有100 MHz的输入信号和1.0/1.5 GHz的采样率,同时提供 10^-18^代码错误率(CER)耗散典型的2.77/3.59瓦 非解复用模式,1.0/1.5 GSPS,来自单一1.9V电源,该设备规定没有 在整个工作温度范围内缺失代码。

每个信道都有自己的独立DDR数据时钟DCLKI和DCLKQ,它们是同相的 当两个通道都通电时,只能使用一个数据时钟来捕获所有数据, 该频率与输入采样时钟相同。如果选择1:2去多工模式,则 第二个10位LVDS总线在每个通道上激活,输出数据速率被发送出去 速度是数据采集时序要求的两倍。该部件也可以作为单一使用 2.0/3.0 GSPS ADC以采样I或Q输入之一。输出格式可以编程为 偏移二进制或二进制补码以及低电压差分信号(LVDS)数字输出 与IEEE 1596.3-1996兼容,唯一例外是可调的共模电压 在0.8V到1.2V之间,以便对控制良好的背板进行功率降低。

特性

  • 卓越的精准度和动态性能
  • 引脚兼容ADC12D1000/1600/1800
  • 低功耗,在较低的 fs 下进一步降低
  • 内部终端缓冲差分模拟输入
  • 扩展控制模式的R/W SPI接口
  • 双边采样模式,其中I通道和Q通道以采样时钟频率的两倍采样速率采样一个输入
  • 系统调试输出端的测试模式
  • 可编程15位增益和12位加号偏移
  • 可编程 t广告调整功能
  • 1:1 非多工或 1:2 去多工 LVDS 输出

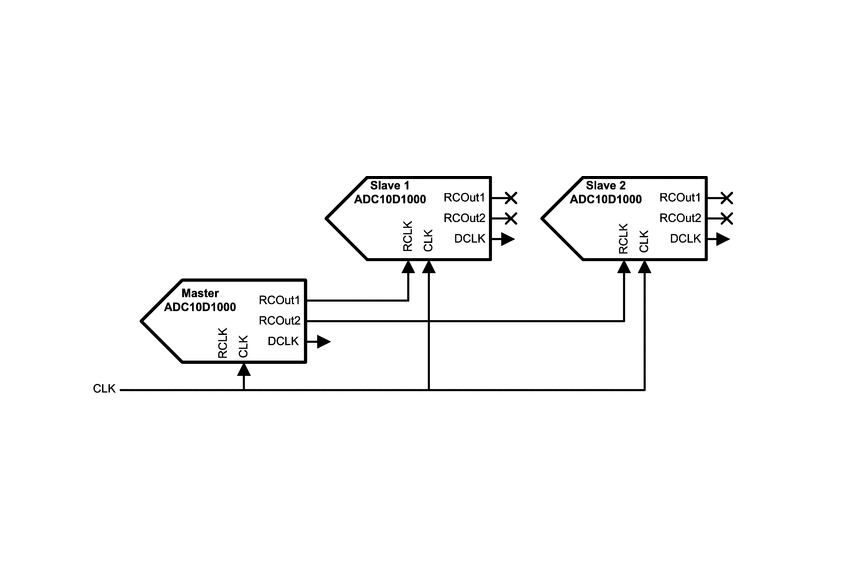

  • 多芯片系统的自动同步功能
  • 单1.9V±0.1V电源
  • 292球BGA封装(27mm x 27mm x 2.4mm,球距1.27mm);不需要散热片

参数
DES

方框图

DES
1. 产品概述

  • 型号‌:ADC10D1000 和 ADC10D1500
  • 制造商‌:德州仪器 (Texas Instruments)
  • 产品类型‌:低功耗、10位分辨率、双通道/单通道模数转换器(ADC)

2. 主要特性

  • 高性能‌:优异的精度和动态性能
  • 低功耗‌:典型功耗低于2.8W(ADC10D1000)和3.6W(ADC10D1500)
  • 工作模式‌:
    • 双通道模式:1.0 GSPS(ADC10D1000) / 1.5 GSPS(ADC10D1500)
    • 单通道模式(DES模式):2.0 GSPS(ADC10D1000) / 3.0 GSPS(ADC10D1500)
  • 封装‌:292球BGA封装(27mm×27mm×2.4mm)
  • 电源‌:单1.9V ± 0.1V电源供电

3. 技术规格

  • 分辨率‌:10位,无失码
  • 采样率‌:
    • 双通道:1.0/1.5 GSPS
    • 单通道:2.0/3.0 GSPS
  • 动态性能‌:
    • ENOB:9.1/9.0位(典型值)
    • SNR:57/56.8 dB(典型值)
    • SFDR:70/68 dBc(典型值)
  • 功耗‌:
    • 双通道使能:2.77/3.59 W(典型值)

4. 工作模式

  • 非DES模式‌:独立双通道操作
  • DES模式‌:双沿采样,单通道高速模式

5. 应用领域

  • 宽带通信系统
  • 数据采集系统
  • 数字示波器
  • 其他高速信号处理应用

5. 主要功能

  • 内部终端缓冲差分模拟输入
  • 可编程增益(15位)和偏移调整(12位+符号)
  • 1:1非解复用或1:2解复用LVDS输出
  • 自动同步功能,支持多芯片系统
  • SPI接口,支持扩展控制模式

6. 封装信息

  • 292球BGA热增强封装
  • 无散热器要求
  • 工作温度范围:-40°C至+85°C

7. 控制模式

  • 非扩展控制模式‌:通过控制引脚进行配置
  • 扩展控制模式(ECM) ‌:通过SPI接口访问16个控制寄存器

8. 电气特性

  • 详细的静态、动态和电源特性参数
  • 完整的时序规格
  • 多种校准模式

9. 典型性能

  • 提供多种测试条件下的性能曲线
  • 包括INL、DNL、ENOB、SNR、SFDR等参数

10. 设计支持

  • 提供参考设计板(ADC10D1000/1500RB)
  • 推荐配套芯片(温度传感器、时钟器件、放大器)
