该 ADS8513 是一个完整的低功耗单一 5V 电源、16 位采样模数(A/D)转换器。它包含一个完整的16位基于电容的逐次近似寄存器(SAR)A/D转换器,具备采样与保持、时钟、参考和串行数据接口。该转换器可配置多种输入范围,包括±10V、±5V、0V至10V和0.5V至4.5V。还有高阻抗的0.3V至2.8V输入,输入阻抗大于10MΩ。对于大多数输入范围,输入电压可以波动到25V或-25V,而不会损坏转换器。
*附件:ads8513.pdf
SPI 兼容串行接口允许数据与内部或外部时钟同步。该ADS8513在工业温度范围内,采样率为40kSPS,范围为-40°C至+85°C。
特性
- 40kSPS 最小采样率
- 极低功耗:典型功率24mW
- ±3.33V、±5V、±10V、4V和10V输入范围
- 89dB 信噪比,10kHz 输入
- ±2LSB 最大 INL
- -1/+2LSB 最大 DNL,16位 NMC
- ±10mV BPZ,±2.5ppm/°C BPZ 漂移
- 89dB Min SINAD,102dB Min SFDR
- 使用内部或外部2.5伏参考
- 无需外部校准电阻
- 单一5V模拟电源
- 兼容SPI™的串口,最高可达20MHz主/从功能
- 全局CONV和三态总线,用于多芯片同时S/H作
- 与16位ADS7813和12位ADS7812和ADS8512兼容引脚
- SO-16 套件
- 应用
- 工业过程控制
- 测试设备
- 机器人
- DSP伺服控制
- 医疗仪器
- 便携式数据采集系统
参数

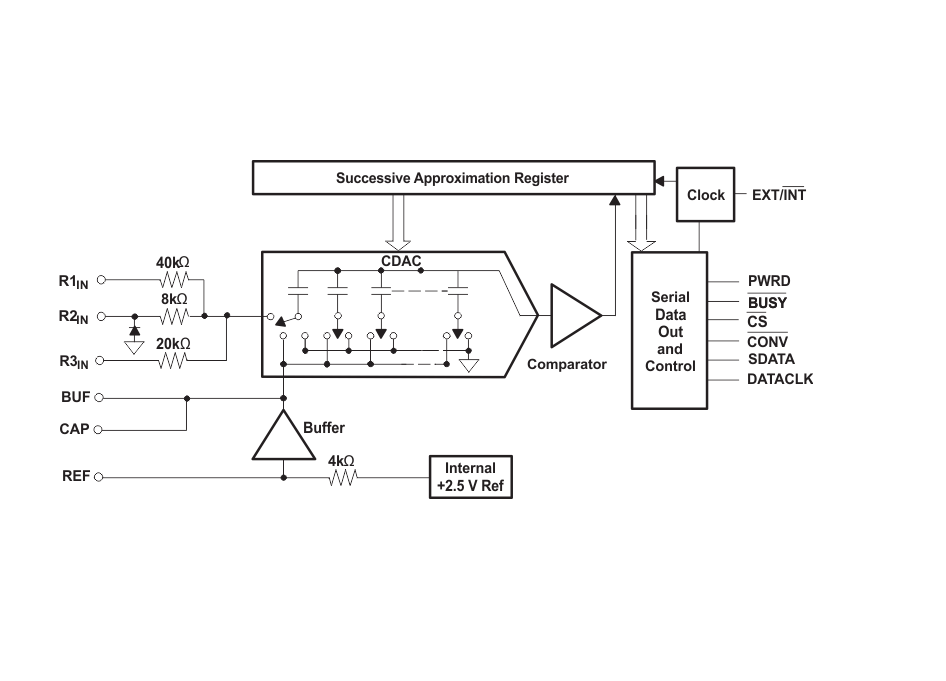

方框图

一、产品概述
ADS8513是德州仪器(TI)生产的16位低功耗采样模数转换器,采用单5V电源供电,最小采样率为40kSPS,典型功耗为24mW。该器件集成了完整的16位电容式逐次逼近寄存器(SAR) ADC,包含采样保持器、时钟、基准电压源和串行数据接口。
二、主要特性
- 分辨率:16位无失码
- 采样率:40kSPS
- 功耗:工作模式32.5mW(最大),关断模式50μW(最大)
- 输入范围:支持±10V、±5V、±3.33V、0-10V、0-4V、0.5-4.5V等多种配置
- 线性误差:
- 积分线性误差(INL):±2LSB(最大值)
- 微分线性误差(DNL):-1/+2LSB(最大值)
三、技术规格
- 电气特性:
- 信噪比(SNR):89dB(典型值)
- 无杂散动态范围(SFDR):102dB(最小值)
- 总谐波失真(THD):-100dB(典型值)
- 信号与噪声失真比(SINAD):89dB(最小值)
- 内部基准电压:2.5V(典型值)
- 接口特性:
- SPI兼容串行接口,最高20MHz
- 支持主/从模式操作
- 具有全局转换和三态总线功能
四、引脚功能
- 模拟输入:R1IN、R2IN、R3IN
- 基准相关:REF、BUF、CAP
- 数字控制:CONV、CS、BUSY、PWRD
- 数据接口:DATA、DATACLK、EXT/INT
五、应用领域
- 工业过程控制
- 测试设备
- 机器人技术
- 医疗仪器
- 便携式数据采集系统
六、工作模式
- 正常转换模式:
- 转换时间:20μs(典型值)
- 完整周期:25μs(包括采集时间)
- 关断模式:
- 通过PWRD引脚控制
- 恢复时间:300μs(典型值)
七、封装信息
- 采用SO-16封装
- 工作温度范围:-40°C至+85°C
- 订购型号包括:ADS8513IBDW、ADS8513IDW等
八、设计考虑
- 具有±25V过压保护
- 输入阻抗可配置(从21.3kΩ到>10MΩ)
- 支持内部或外部基准电压
九、典型应用电路
文档提供了多种基本操作电路配置,包括:
- 内部DATACLK模式
- 外部DATACLK模式
- 高阻抗模式(直接传感器接口)
十、性能特点
- 无需外部校准电阻
- 与16位ADS7813、12位ADS7812和ADS8512引脚兼容
- 支持多芯片同时采样保持操作
该器件适用于要求高精度、低功耗的工业控制和数据采集应用,具有良好的线性度和温度稳定性。
