ADS62P42 双通道，14位，65 MSPS 的模拟转数字转换器（ADC）技术手册

ADS62P4X 是一款双通道 14 位 A/D 转换器家族，最大采样率可达 125 MSPS。它将高性能和低功耗结合在紧凑的64 QFN封装中。ADC采用内部采样保持和低抖动时钟缓冲器，支持高信噪比和高SFDR在高输入频率下。它具有粗增益和细增益选项，可用于提升SFDR在较低全刻度输入范围的性能。

ADS62P4X包含一个数字处理模块，包含多个实用且常用的数字功能，如ADC偏移校正、细增益校正（以0.05 dB为步进）、2、4、8的减倍，以及内置和定制的可编程滤波器。默认情况下，数字处理模块被绕过，其功能被禁用。
*附件：ads62p42.pdf

有两种输出接口选项——并行CMOS和DDR LVDS（双倍数据速率）。ADS62P4X包含内部参考，而传统的参考引脚和相关的解耦电容器已被取消。不过，该设备也可以用外部参考驱动。该装置在工业温度范围内（–40°C至85°C）内规范。

特性

• 最大采样率：125 MSPS
• 14位分辨率且无缺失码
• 95 dB 串扰
• 并行CMOS和DDR LVDS输出选项
• 粗增益3.5 dB，可编程细增
  益最高可达6 dB，用于信噪比/SFDR权衡
• 数字处理模块配备：
  • 偏移校正
  • 细增益校正，步进为0.05 dB
  • 2/4/8 的毁灭
  • 内置和定制可编程的24抽头低/高
    /带通滤波器
• 支持正弦波、LVPECL、LVDS和LVCMOS时钟，振幅可达400 mVPP
• 时钟工作周期稳定器
• 内部参考;支持外部参考
• 64-QFN封装（9毫米×9毫米）
• 针脚兼容12位系列（ADS62P2X）

参数

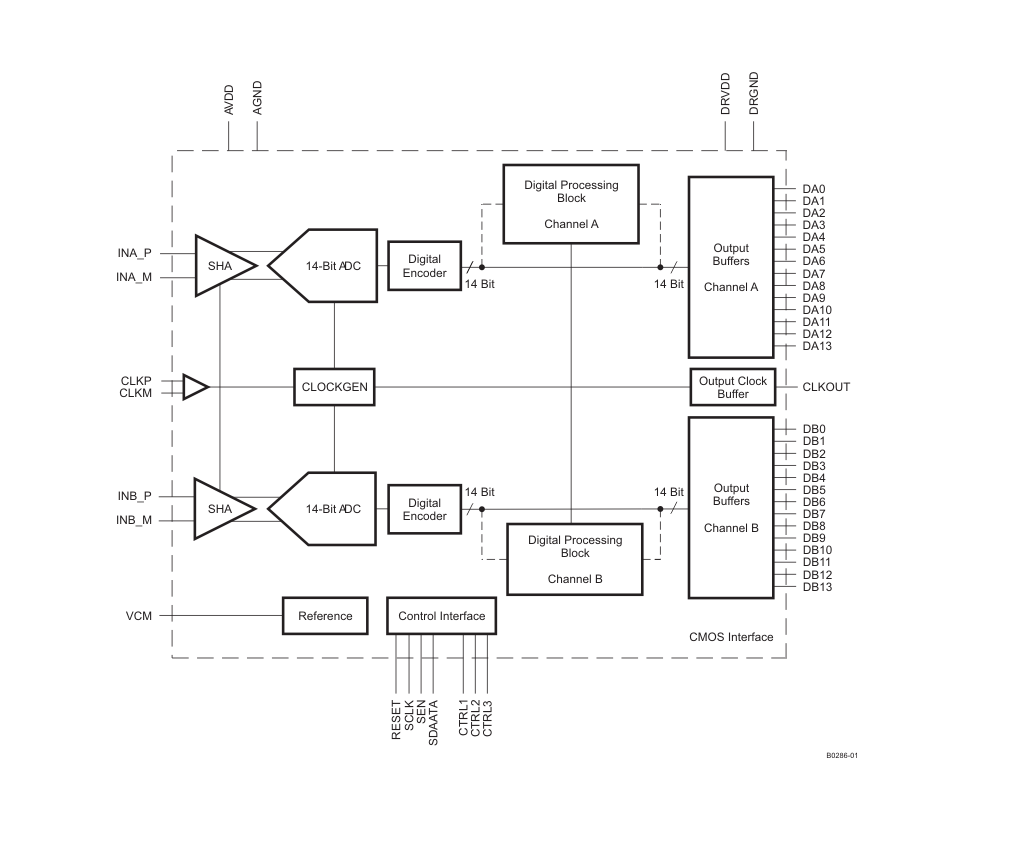

方框图

‌一、产品概述‌
ADS62P4x是德州仪器(TI)推出的双通道14位高速ADC系列，包含ADS62P45(125MSPS)、ADS62P44(105MSPS)、ADS62P43(80MSPS)和ADS62P42(65MSPS)四种型号。该系列采用64引脚QFN封装(9mm×9mm)，支持-40°C至85°C工业温度范围。

‌二、主要特性‌

• ‌高性能参数‌：
  • 无失码保证
  • 典型SNR：73.7-74.7 dBFS
  • 典型SFDR：88-94 dBc
  • 95 dB通道间串扰
• ‌灵活的增益配置‌：
  • 3.5 dB粗增益
  • 可编程细增益（0-6 dB，步进0.5 dB）
• ‌数字处理模块‌：
  • 偏移校正
  • 细增益校正（0.05 dB步进）
  • 2/4/8倍抽取
  • 内置/可编程24抽头滤波器
• ‌多种接口选项‌：
  • 并行CMOS接口
  • DDR LVDS接口选项
• ‌时钟特性‌：
  • 支持多种时钟类型（正弦波、LVPECL、LVDS、LVCMOS）
  • 时钟占空比稳定器

‌三、电气特性‌

• ‌供电要求‌：
  • 模拟电源(AVDD)：3.0-3.6 V
  • 数字电源(DRVDD)：1.65-3.6 V
• ‌功耗表现‌：
  • ADS62P45：799 mW
  • ADS62P44：710 mW
  • ADS62P43：594 mW
  • ADS62P42：515 mW
• ‌动态性能‌（典型值@125MSPS）：
  • 输入带宽：450 MHz
  • 通道间延迟匹配：50 ps
  • 孔径抖动：150 fs RMS

‌四、配置与控制‌

• ‌并行控制模式‌：
  • 通过CTRL1-3引脚设置功率模式
  • 通过SCLK/SEN引脚设置增益和参考模式

‌五、应用领域‌

• 无线通信基础设施
• 软件定义无线电
• 医疗成像系统
• 雷达系统
• 测试测量仪器

‌六、封装与订购信息‌

• 所有型号均采用64-QFN封装
• 提供卷带包装选项（250/2000片）

‌七、典型性能曲线‌
文档包含详细的性能图表，包括：

• 不同输入频率下的FFT分析
• SFDR和SNR随频率变化曲线
• 电源抑制比特性
• 温度特性曲线

‌八、设计注意事项‌

• 建议使用差分驱动电路以获得最佳性能
• 支持内部/外部参考电压模式
• 提供灵活的滤波器配置选项

该系列ADC通过结合高性能、低功耗和小尺寸封装，特别适合需要高动态性能和通道密度的应用场景。其数字处理模块提供了信号调理的灵活性，而多种接口选项便于系统集成。
