‌ADC122S625 双通道12位同步采样模数转换器技术规格总结

描述

ADC122S625为双12位,50 kSPS到200 kSPS的同时采样 模拟转数字(A/D)转换器。两个通道的模拟输入同时采样为 保持它们之间的相位信息。转换器基于 连续近似寄存器结构,其中模拟输入的差分性质 通过A/D转换器内部的跟踪保持电路维护,以提供 卓越的共模信号抑制。ADC122S625具有一个外部参考,可以 电压范围从1.0伏到伏特不等 一个 .
*附件:adc122s625.pdf

ADC122S625的串行数据输出是二进制2的补码,并且兼容 多个标准,如 SPI™、QSPI、™ MICROWIRE™ 以及许多常见的 DSP 串行接口。这 串行时钟(SCLK)和芯片选择条(CS)由两个通道共享。

使用单一5V模拟电源和2.5V的参考电压,总功率为 在200 kSPS运行时的功耗通常为8.6毫瓦。ADC122S625在 断电模式下,功耗降至2.6 μW。差动输入,低功耗 功耗和小尺寸使ADC122S625非常适合直接连接电机传感器 控制应用。

工作规范在工业温度范围为−40°C至+105°C,并以时钟频率 频率为1.6 MHz至6.4 MHz。ADC122S625提供10引脚VSSOP封装。

特性

  • 真同时采样微分输入
  • 指定性能从 50 kSPS 到 200 kSPS
  • 外部参考
  • 宽输入共模电压范围
  • 单一高速串行数据输出
  • 工作温度范围为−40°C至+105°C
  • SPI/QSPI/MICROWIRE/DSP 兼容串行接口

主要规格

  • 转换率:50 kSPS 至 200 kSPS
  • 内伤:±1 LSB(最大)
  • DNL:±0.95 LSB(最高)
  • 信噪比:71 dBc(分)
  • THD:-72 dBc(分钟)
  • ENOB:11.25位(最小)
  • 200 k/s时的功耗
    • 转换中,V 一个 = 5V, V 裁判 = 2.5V:8.6毫瓦(类型)
    • 关机,V 一个 = 5V, V再~~F = 2.5V:2.6 微瓦(类型)

参数
串行数据

方框图

串行数据
一、产品概述
ADC122S625是德州仪器(TI)推出的双通道12位模数转换器,具有50 kSPS至200 kSPS的可配置采样率,采用同步采样技术。该器件基于逐次逼近寄存器(SAR)架构,从内部跟踪保持电路到整个ADC转换器都保持差分输入特性,提供出色的共模信号抑制能力。

二、核心特性

  • 同步采样‌:双通道真正同步采样,保留相对相位信息
  • 采样率范围‌:50-200 kSPS
  • 分辨率‌:12位无失码
  • 接口兼容性‌:SPI/QSPI/MICROWIRE/DSP串行接口
  • 工作温度‌:-40°C至+105°C
  • 电源电压‌:单5V模拟供电(4.5V-5.5V范围)
  • 封装形式‌:10引脚VSSOP封装

三、关键电气参数

  • 线性误差‌:
    • INL(积分非线性):±1 LSB(最大值)
    • DNL(微分非线性):±0.95 LSB(最大值)
  • 动态性能‌:
    • SNR(信噪比):71 dBc(最小值)
    • THD(总谐波失真):-72 dBc(最小值)
    • ENOB(有效位数):11.25位(最小值)
  • 功耗表现‌:
    • 正常工作(200 kSPS):8.6 mW(典型值)
    • 掉电模式:2.6 μW(典型值)

四、接口特性

  • 数据输出格式‌:二进制2的补码
  • 转换时序‌:每个转换需要32个SCLK周期
    • 采集时间:3个SCLK周期
    • 转换时间:12个SCLK周期

五、应用领域

  • 电机控制系统
  • 功率计/监控器
  • 多轴定位系统
  • 仪器仪表与控制系统
  • 数据采集系统
  • 医疗仪器
  • 直接传感器接口

六、参考电压

  • 外部参考电压范围:1.0V至VA
  • 推荐参考电压:2.5V

七、引脚功能
主要引脚包括:

  • VREF:参考电压输入
  • CHA+/CHA-:通道A差分输入
  • CHB+/CHB-:通道B差分输入
  • CS:片选(低电平有效)
  • SCLK:串行时钟
  • DOUT:串行数据输出
  • VA:模拟电源
  • GND:接地

八、工作模式

  • 正常转换模式‌:CS为低电平时持续转换
  • 掉电模式‌:CS为高电平时进入低功耗状态

九、PCB布局建议

  • 使用0.1μF陶瓷电容和1-10μF大电容并联进行电源去耦
  • 将模拟和数字电路分开布局
  • 保持时钟线尽可能短且隔离良好

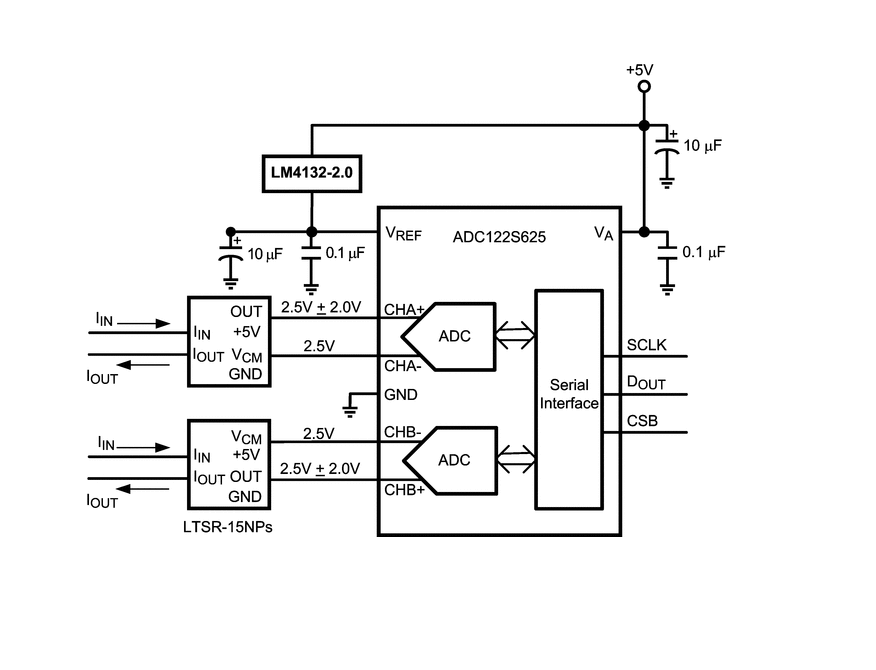

十、典型应用电路
文档提供了多种应用电路示例,包括:

  • 低成本数据采集系统
  • 电流传感应用
  • 桥式传感器接口

该器件特别适用于需要精确同步采样的工业控制和测量应用,其差分输入结构和低功耗特性使其成为电机控制和传感器接口的理想选择。
