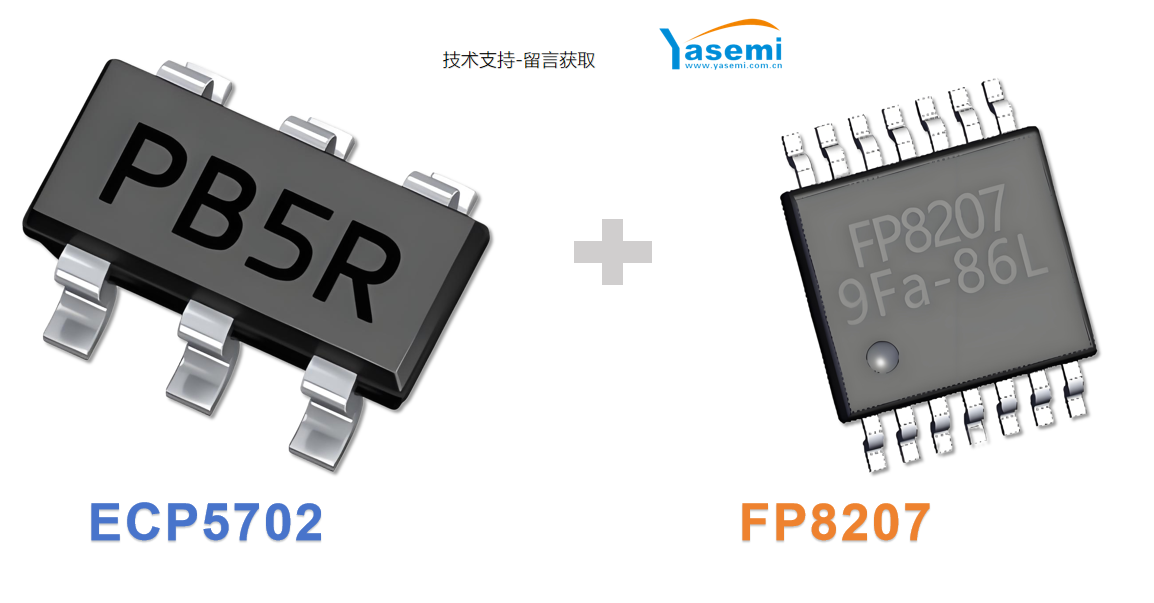

适用1-3节电池快速充电方案 ：ECP5702 PD诱骗芯片与FP8207 同步降压充电芯片

方案导语：

本方案基于ECP5702 PD诱骗芯片与FP8207 同步降压充电芯片的组合方案，支持TYPE-C PD快充输入，可实现最大3A的快速充电。方案支持1-3节锂电池、聚合物电池等多种电池类型，具有PD电压智能请求、宽输入电压范围、充电参数可调、高集成度及完善保护机制等特点。

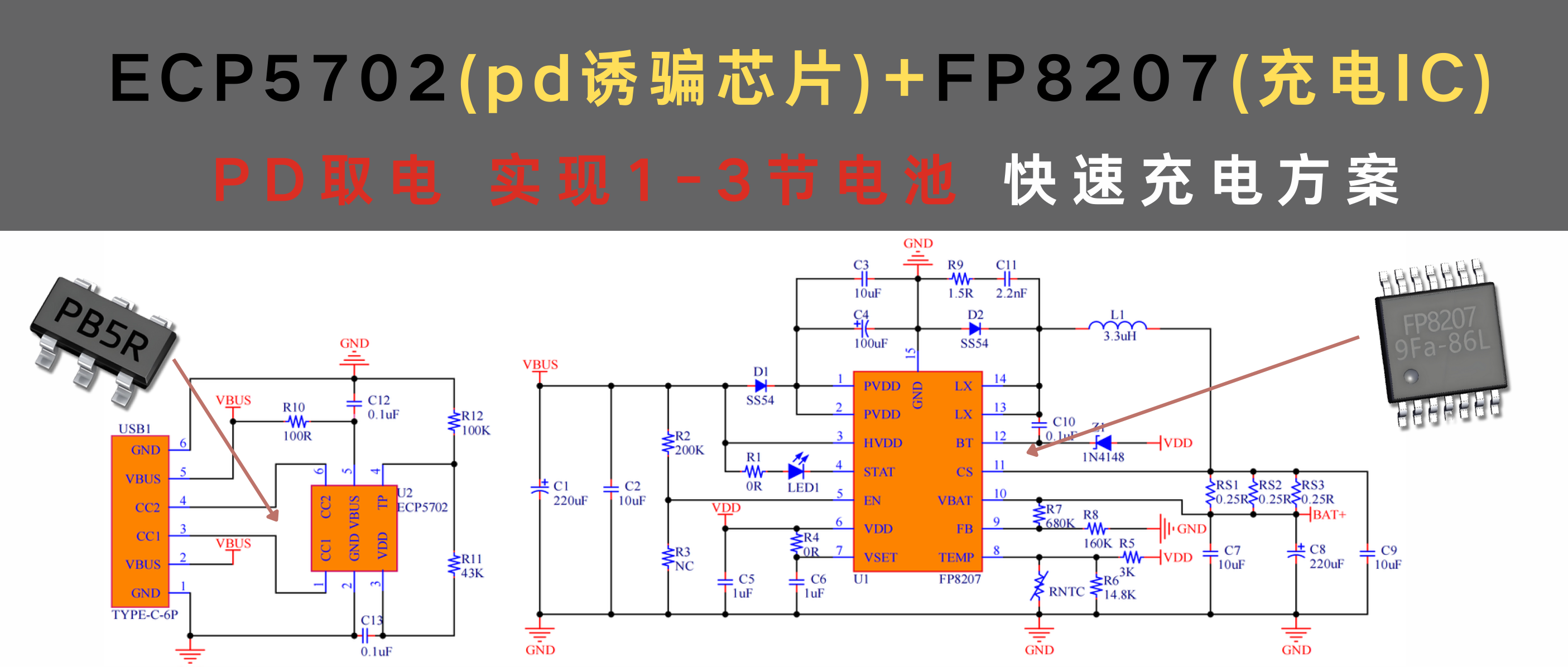

方案原理：

方案描述：

本方案由前端协议芯片ECP5702和后端充电管理芯片FP8207协同工作。
ECP5702作为PD SINK控制器，负责与PD充电器进行通信，可以智能请求所需的电压（5V/9V/12V/15V/20V），为后级电路提供稳定、高效的高电压输入。
FP8207是一款高效的同步降压充电器，接收来自ECP5702的电压，并将其转换为精确可控的电流和电压，为1-3节电池进行快速、安全的充电。
通过这种“前端诱骗+后端降压”的架构，方案能够从普通的PD充电器获取最大功率，实现高达3A的大电流快速充电效果。


方案特点：

① 智能PD电压请求：通过ECP5702可自动请求5V/9V/12V/15V/20V电压，优化系统效率。
② 宽范围输入与输出：输入电压范围4.9V-16V（通过ECP5702扩展至20V）；可编程电池充电电压范围4.1V-12.6V，支持1至3节电池充电。
③ 大电流快速充电：支持高达3A的可编程充电电流，实现快速充电。
④ 高精度与高效率：充电电压预设精度±1%；固定500KHz开关频率，支持94%占空比，系统效率高。
⑤ 全功能充电管理：支持自动充电流程（消流/恒流/恒压）、充电状态指示、电池温度监测。
⑥ 全面保护机制：集成输入欠压锁定(UVLO)、过热保护等多重安全措施，确保充电安全可靠。
⑦ 外围简洁，体积小巧：两颗芯片均需极少外部元件，有助于实现小体积、低成本的解决方案。

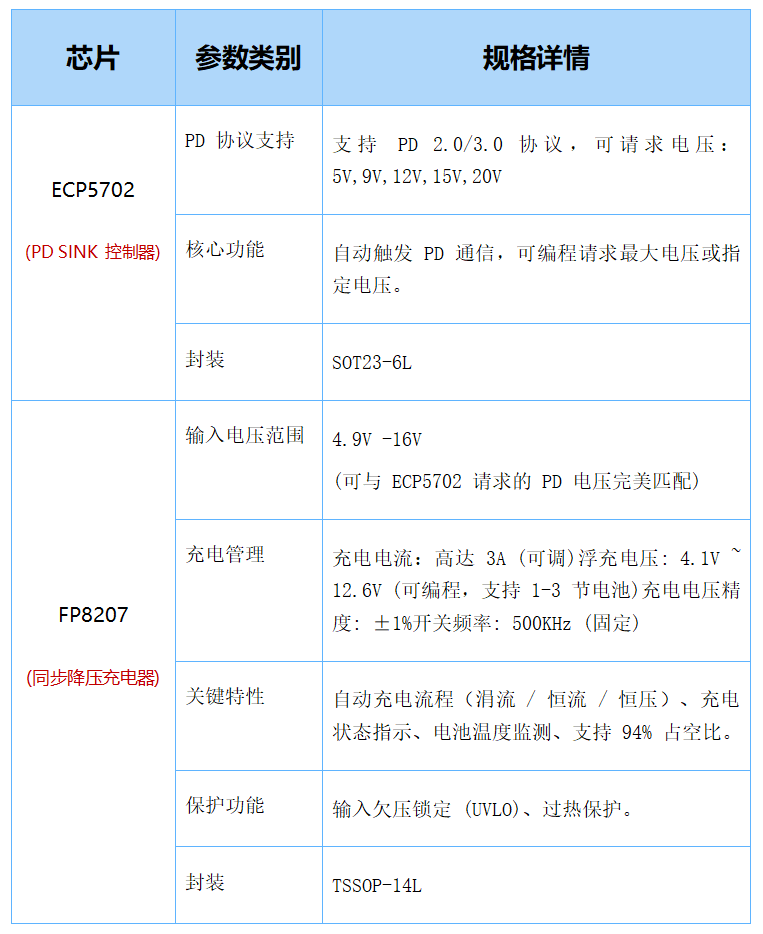

技术参数：

方案展示：

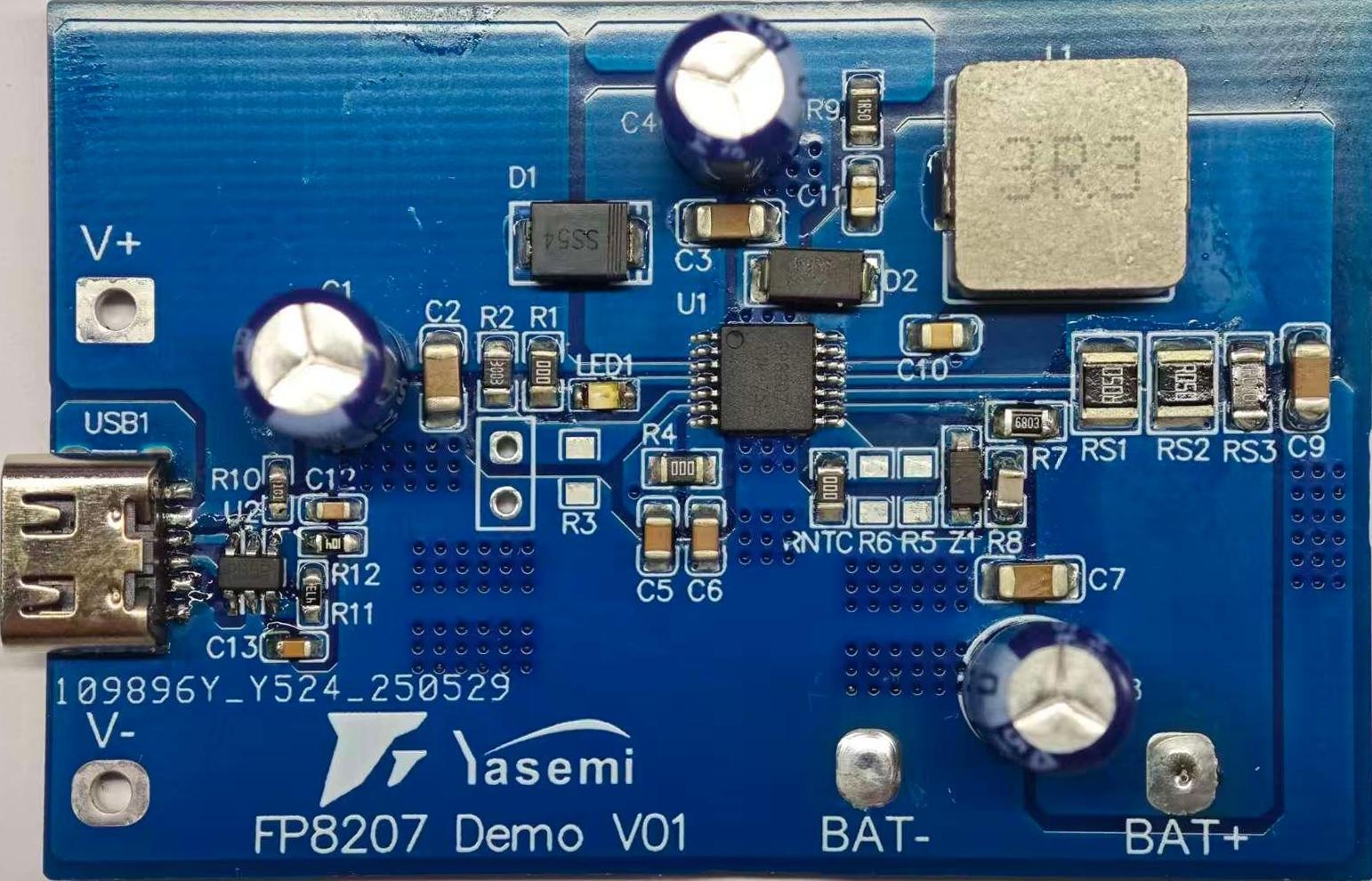

FP8207板子

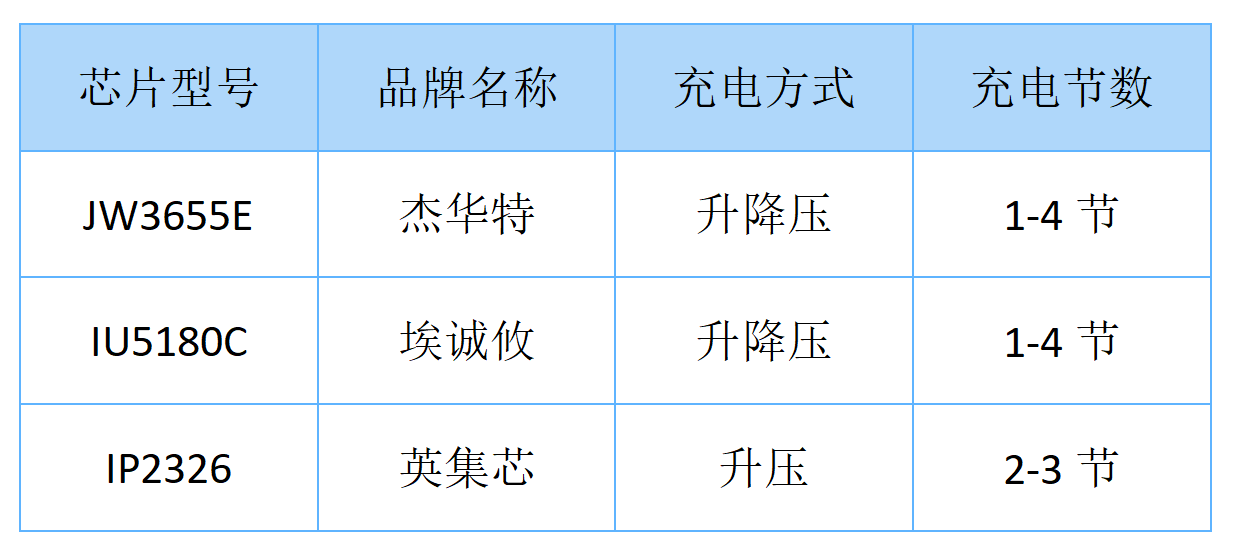

ECP5702可适配多款不同品牌的充电芯片，实现快充功能。
