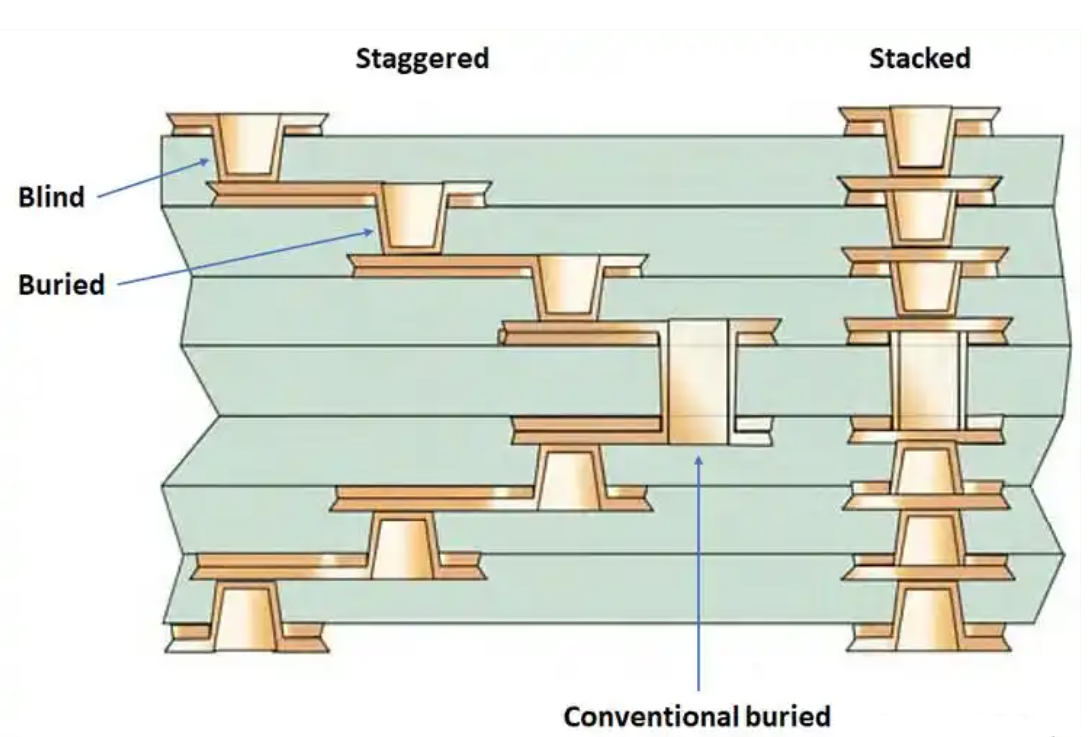

盲埋孔线路板的优点
高密度布线:盲孔和埋孔可减少70%表面开孔,使多层PCB布线密度提升40%,特别适合智能手机、基站等高密度场景。
信号完整性:盲孔深度仅为通孔的1/3(0.2mm vs 0.6mm),信号路径缩短,反射损耗从-18dB提升至-25dB,眼图张开度提高20%。
层间隔离:盲孔/埋孔仅连接指定层,6层PCB的串扰从-55dB降至-65dB,例如基站PCB的28GHz信号对底层1GHz信号的干扰电压从20mV降至5mV。


判断PCB是否使用盲埋孔技术
1. 通过设计文件识别
Gerber文件:若钻孔文件包含多个(如drl1-2、drl3-4),则存在盲埋孔。
EDA工具:
Altium Designer:按D+K查看过孔属性,标注Blind或Buried即为盲埋孔。
Cadence Allegro:通过层叠管理器检查过孔类型。

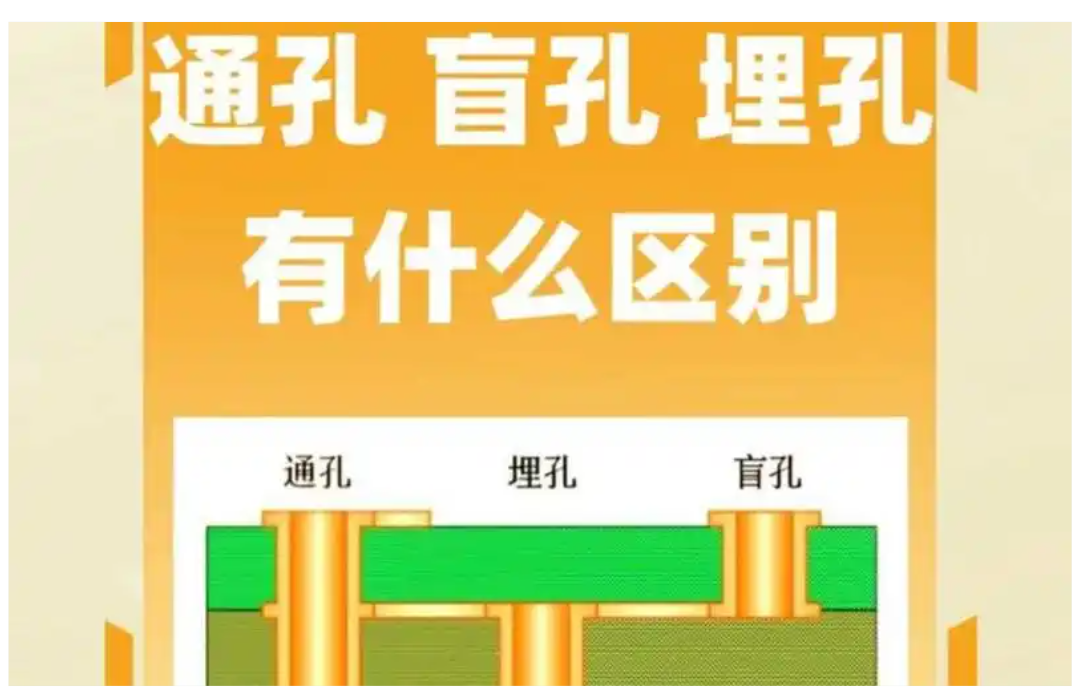

2. 通过物理特征判断
通孔:透光可见,贯穿整板。
盲孔:仅表面可见,不穿透底层。

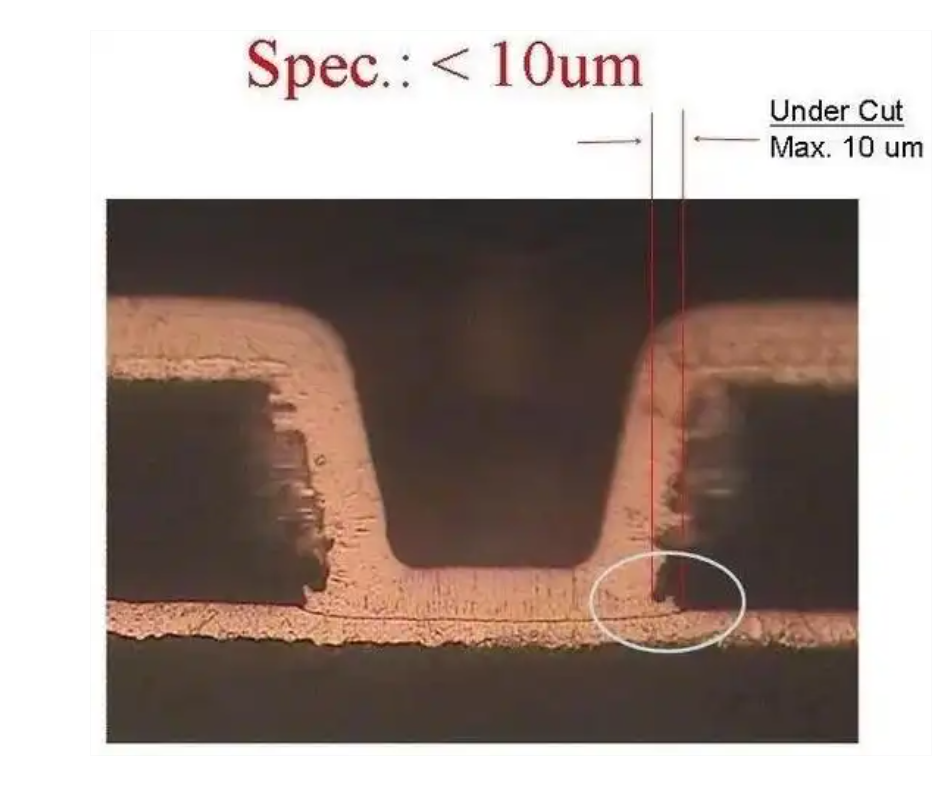

埋孔:完全内埋,需通过X光或切片检测。
3. 通过层数要求
盲埋孔需至少4层板,且相邻孔距需留3倍孔径的安全距离。
