探索ADS5525：高性能12位、170 MSPS ADC的卓越特性与应用



在电子设计领域，模数转换器（ADC）作为连接模拟世界和数字世界的桥梁，其性能直接影响着整个系统的表现。今天，我们将深入探讨德州仪器（TI）推出的ADS5525——一款高性能的12位、170 MSPS ADC，它凭借其出色的特性和广泛的应用场景，成为众多工程师的首选。

文件下载：ads5525.pdf

一、ADS5525的卓越特性

1. 高采样率与高精度

ADS5525具备高达170 MSPS的最大采样率，能够快速准确地对模拟信号进行采样。同时，它拥有12位的分辨率，确保了数据转换的高精度，且无丢失码现象，为系统提供了可靠的数据基础。

2. 低功耗设计

该ADC的总功耗仅为1.1 W，在保证高性能的同时，有效降低了系统的能耗。此外，它还支持在较低采样率下进入低功耗模式，进一步优化了功耗表现。

3. 出色的信号性能

在70 - MHz IF条件下，ADS5525可实现70.5 - dBFS的SNR（信噪比）和84 - dBc的SFDR（无杂散动态范围），以及最低11位的ENOB（有效位数），为信号处理提供了清晰、准确的输出。

4. 灵活的输出选项

ADS5525提供了双数据速率（DDR）LVDS和并行CMOS两种输出选项，工程师可以根据具体应用需求进行灵活选择。同时，其输出时钟位置可编程，方便数据捕获。

5. 可编程增益

该ADC支持最高6 dB的可编程增益，可在高IF条件下进行SNR/SFDR的权衡，满足不同应用场景的需求。

6. 其他特性

ADS5525还具备时钟占空比稳定器、无需外部参考去耦、支持内部和外部参考等特性，为设计带来了更多的便利和灵活性。

二、应用领域广泛

ADS5525的出色性能使其在多个领域得到了广泛应用：

1. 无线通信基础设施

在无线通信系统中，ADS5525可用于软件定义无线电（SDR）、功率放大器线性化等方面，为无线信号的处理和传输提供了可靠的支持。

2. 测试与测量仪器

在测试与测量领域，高精度和高采样率的特性使得ADS5525能够准确地采集和分析各种信号，满足测试仪器对数据准确性和实时性的要求。

3. 高清视频与医疗成像

在高清视频和医疗成像系统中，ADS5525的高性能能够保证图像的清晰和准确，为用户提供更好的视觉体验和诊断依据。

4. 雷达系统

在雷达系统中，ADS5525可用于信号的采集和处理，为雷达的探测和跟踪提供了关键的支持。

三、电气特性详解

1. 模拟输入特性

ADS5525的模拟输入采用差分输入方式，输入电压范围为2 Vpp，输入电容为7 pF，带宽可达500 MHz，能够适应高频信号的输入。

2. 参考电压特性

该ADC内置了参考电压，内部参考底部电压为0.5 V，顶部电压为2.5 V，输出共模电压为1.5 V，且具有良好的输出电流能力。

3. 直流精度特性

ADS5525保证无丢失码，DNL（差分非线性）和INL（积分非线性）均控制在较小范围内，偏移误差和增益误差也得到了有效控制，确保了直流精度。

4. 电源特性

模拟电源电流为281 mA，数字电源电流在LVDS模式下为51 mA，总电源电流为332 mA，功耗表现较为出色。

5. 交流特性

在不同的输入频率下，ADS5525的SNR、SFDR、SINAD等交流特性表现优异，能够满足各种应用场景的需求。

四、数字与时序特性

1. 数字特性

ADS5525的数字输入和输出特性符合标准要求，在CMOS和LVDS模式下均能提供稳定的逻辑电平输出。

2. 时序特性

该ADC的时序特性包括孔径延迟、孔径抖动、唤醒时间、延迟等参数，这些参数的设计和优化确保了数据的准确传输和处理。

五、设备配置灵活多样

ADS5525提供了多种配置方式，包括并行配置、串行接口配置以及两者结合的配置方式，工程师可以根据具体需求进行灵活选择。

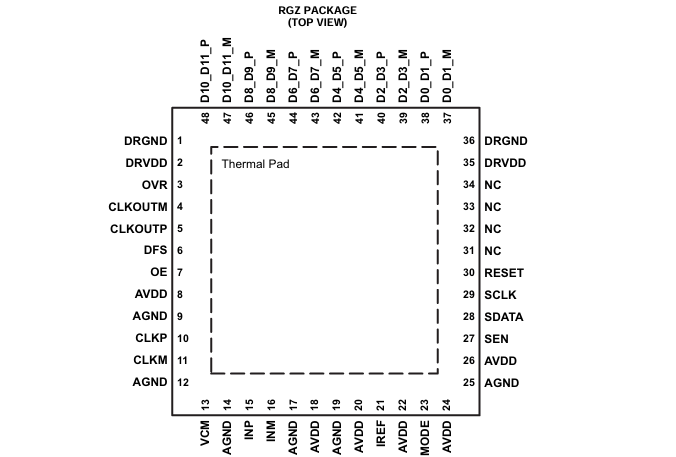

1. 并行配置

通过将RESET引脚拉高，使用DFS、MODE、SEN、SCLK和SDATA等引脚直接控制ADC的某些模式，实现快速配置。

2. 串行接口配置

将RESET引脚拉低，通过SEN、SDATA和SCLK等引脚访问内部寄存器，实现对ADC的精细配置。

3. 混合配置

结合串行接口寄存器和并行引脚控制，进一步提高配置的灵活性。

六、应用信息与设计考虑

1. 工作原理

ADS5525基于开关电容技术，采用单3.3 - V电源供电，通过外部输入时钟的上升沿启动转换过程，经过一系列低分辨率阶段的转换和数字校正逻辑处理，最终输出12位数据。

2. 模拟输入设计

模拟输入采用差分采样和保持架构，具有良好的交流性能。在设计时，需要注意输入引脚的偏置和驱动电路的要求，以确保信号的准确输入。

3. 时钟输入设计

时钟输入可以采用差分或单端方式驱动，为了获得最佳性能，建议采用差分驱动方式，并使用低抖动的时钟源。同时，时钟缓冲器具有可编程增益选项，可根据需要进行调整。

4. 可编程增益与功率管理

ADS5525支持0 dB到6 dB的可编程增益，可根据实际需求进行调整。此外，该ADC还具备多种功率管理模式，包括全局待机、输出缓冲器禁用和输入时钟停止等，可有效降低功耗。

5. 输出接口设计

提供DDR LVDS和并行CMOS两种输出接口选项，可根据系统需求进行选择。在LVDS模式下，需要注意LVDS缓冲器电流的可编程性和内部终端的配置，以确保信号的完整性。

6. 电路板设计考虑

在电路板设计时，需要注意接地、电源去耦、数据输出线上的串联电阻以及散热等问题，以确保ADS5525的性能和稳定性。

七、总结

ADS5525作为一款高性能的12位、170 MSPS ADC，凭借其卓越的特性、广泛的应用领域和灵活的配置方式，为电子工程师提供了一个强大的设计工具。在实际应用中，工程师需要根据具体需求，合理选择配置方式和设计参数，充分发挥ADS5525的优势，实现系统的高性能和可靠性。你在使用类似ADC的过程中遇到过哪些挑战呢？欢迎在评论区分享你的经验和见解。
