Banana Pi BPI-CM6 – 一款与 Raspberry Pi CM4/CM5 载板兼容的 SpacemiT K1 RISC-V 系统模块

Banana Pi BPI-CM6 系统模块 (SoM) 采用 SpacemiT K1 八核 RISC-V 处理器，并且与大多数 Raspberry Pi CM4 或 CM5 模块的载板兼容。

它标配 8GB LPDDR4 内存和 16GB eMMC 闪存，一个千兆以太网 PHY，以及 WiFi 5 和蓝牙 4.1 无线模块。它通过三个 100 针板对板连接器提供多种接口，包括 HDMI 1.4、MIPI DSI、三个 MIPI CSI、五个 PCIe 2.1 通道、USB 3.2/2.0 接口等等。虽然它可以通过两个板对板连接器与 Raspberry Pi CM4/CM5 载板配合使用，但该公司还专门设计了 BPI-CM6 IO 载板，以充分利用所有接口，尤其是 PCIe 通道。

Banana Pi BPI-CM6 安装在 BPI-CM6 IO 载板上

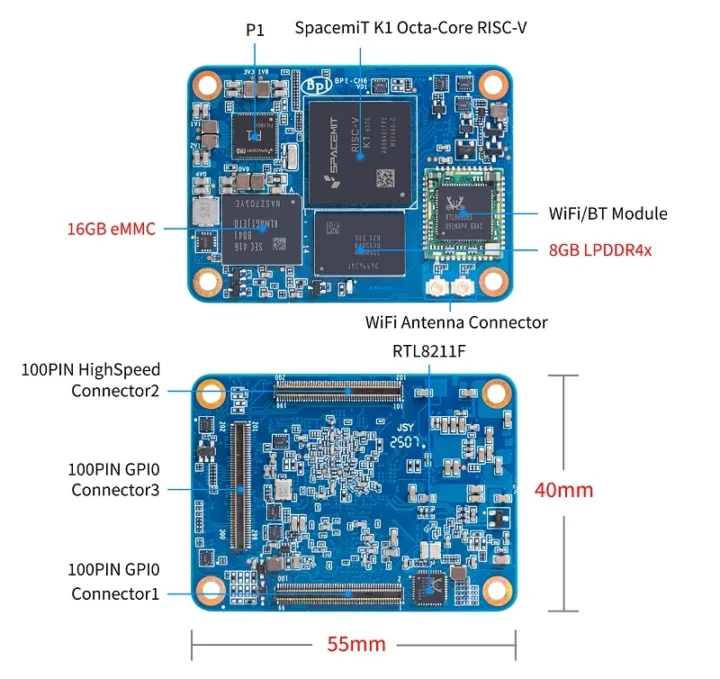

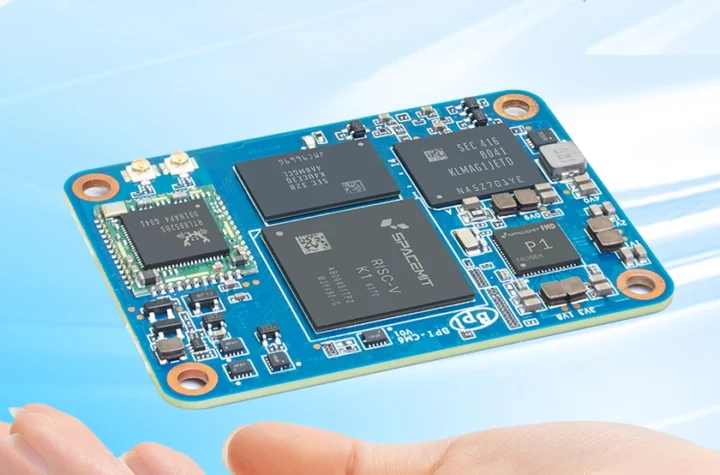

香蕉 Bi BPI-CM6 SoM

我们先来检查一下模块本身。

Banana Pi BPI-CM6 技术规格：

SoC – SpacemIT K1

CPU – 8 核 X60 RISC-V ( RV64GCVB ) 处理器 @ 1.6 GHz（大致相当于 Cortex-A55）

GPU – Imagination IMG BXE-2-32 @ 819 MHz，支持 OpenGL ES3.2、Vulkan 1.3 和 OpenCL 3.0；20 GFLOPS

VPU

支持 H.265、H.264、VP8、VP9、MPEG4、MPEG2 解码器，最高可达 4K @ 60fps

H.265、H.264、VP8、VP9 编码器，最高支持 4K @ 30fps

支持同时处理

1080p60 编码 + 1080p60 解码

1080p30 H.264/H.265 编码 + 4Kp30 H.264/H.265 解码

AI性能——通过“CPU核心融合”实现2.0 TOPS（INT8）

RVA 22 型材符合 RVV 1.0 标准

系统内存 – 8GB（默认）或 16GB LPDDR4

存储容量 – 8GB、16GB（默认）、32GB 或 128GB eMMC 闪存

联网

瑞昱RTL8211F千兆以太网PHY

WiFi 5 和蓝牙 4.1 SDIO 模块（Realtek RTL8852BS）

3 个 100 针板对板连接器

显示接口 – HDMI 1.4 和 MIPI DSI

摄像头接口 – 3 个 MIPI CSI 接口

网络 – RGMII

USB接口 – 1个USB 3.0接口，2个USB 2.0接口

PCIe – 5通道 PCIe 2.1

低速 I/O – 10 个 UART（可能还有其他接口，但目前尚未记录……）

电源管理 – P1 PMIC

尺寸 – 55 x 40毫米

温度范围 – -40°C 至 85°C

BPI-CM6 系统模块受益于基于相同 SpacemiT K1 处理器的 Banana Pi BPI-F3 单板计算机 (SBC) 的开发成果，该公司提供基于 Linux 6.1 内核的 Armbian 构建的 Ubuntu 和 Debian 镜像。文档还链接到 Titan Windows/Linux 开发工具和多个源代码库，包括一个 OpenWrt 移植版本，但未提供该移植版本的镜像。

RISC-V 模块的目标应用包括 NAS 系统、笔记本电脑、智能机器人、工业控制、AI 边缘计算和自动化。虽然我们已经见过许多基于 Arm 架构、配备兼容 B2B 连接器的 Raspberry Pi CM4/CM5 替代方案，但目前 Banana Pi BPI-CM6 似乎是唯一一款可用的 RISC-V 计算模块。我们之前介绍过 Milk-V Mars CM 和 Antmicro AVRSOM，但它们似乎已经停售。其他 SpacemiT K1 系统级模块包括兼容 NVIDIA Jetson Nano NX 的 Jupiter NX和Lichee LM3A SO-DIMM SoM。

BPI-CM6 IO载板

规格：

兼容的系统模块 (SoM) – 如上所述的 Banana Pi BPI-CM6。

贮存

MicroSD 卡插槽

可选配 NVMe SSD，通过 2 个 M.2 M-key 2230 插槽实现

视频输出

HDMI端口

4通道MIPI DSI连接器

摄像头接口 – 2 个 4 通道 MIPI CSI 连接器

网络接口 – 2 个千兆以太网 RJ45 端口

USB

USB 3.0 Type-A 端口

USB 2.0 Type-A 端口

USB Type-C OTG 端口

扩张

2 个 M.2 M-Key 插槽（2 通道 PCIe 2.1），可用于 NVMe SSD、AI 加速器等……

26针GPIO接头

杂项

电源、重置和 MaskROM 按钮

RGB LED

2针RTC电池连接器

引导开关

电源 – 通过 5.5/2.1mm 电源桶形插孔提供 12V 直流电源

尺寸 – 85 x 56 毫米

该公司没有提供载板的框图或原理图，但据我了解，五条 PCIe 通道的用途如下：一条用于一个千兆以太网端口，四条（2+2）用于 M.2 插槽。文档链接与 BPI-CM6 计算模块的文档链接相同。
