在电子设计领域,模拟到数字的转换是一个关键环节,它直接影响着系统的性能和精度。今天,我们就来深入了解一下德州仪器(Texas Instruments)的两款明星产品——ADS8327和ADS8328,这两款16位模数转换器(ADC)以其低功耗、高采样率和出色的性能,在众多应用场景中展现出强大的竞争力。

文件下载:ads8327.pdf

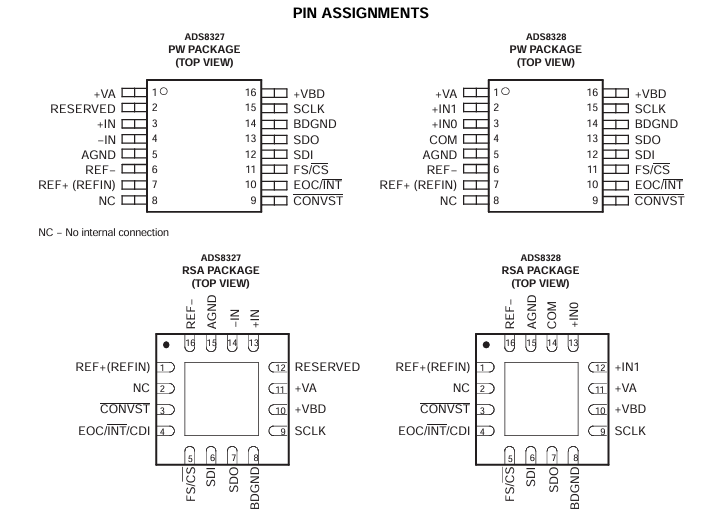

产品概述

adc
adc

ADS8327是一款低功耗、16位、500-kSPS的单通道模数转换器,具有单极性输入。而ADS8328则在此基础上增加了一个2选1的输入多路复用器(MUX),支持双通道输入,并且可以通过编程选择TAG位输出。这两款转换器都采用了基于电容的逐次逼近寄存器(SAR)架构,内置采样保持功能,能够提供高速、宽电压范围的串行接口,还支持多芯片级联模式,非常适合对性能和灵活性有较高要求的应用。

关键特性分析

电源与功耗

ADS8327/28的模拟电源电压范围为2.7V至5.5V,接口电源电压范围为1.65V至1.5倍的模拟电源电压。在500 kHz采样率、+VA = 2.7V、+VBD = 1.8V的条件下,功耗仅为10.6mW,展现出了出色的低功耗特性。此外,它们还提供了多种电源管理模式,包括深度掉电模式、休眠模式和自动休眠模式,可以根据实际应用需求灵活调整功耗,延长设备的续航时间。

性能指标

  • 直流性能:积分非线性(INL)典型值为±1.5 LSB,最大值为±2 LSB;微分非线性(DNL)典型值为±0.6 LSB,最大值为±1 LSB。在2.7V电源电压下,失调误差最大值为±0.5 mV;在5V电源电压下,失调误差最大值为±1 mV。这些指标保证了转换器在直流信号转换时的高精度。
  • 交流性能:在10 kHz输入频率下,信噪比(SNR)可达91 dB,无杂散动态范围(SFDR)可达100 dB,总谐波失真(THD)可达 -96 dB。这些优秀的交流性能使得ADS8327/28能够在高频信号处理中表现出色。

接口与功能

  • 串行接口:支持SPI/DSP兼容的串行接口,串行时钟(SCLK)频率最高可达50 MHz,能够满足高速数据传输的需求。
  • 内置时钟:内置转换时钟(CCLK),频率范围为10.5 MHz至12.2 MHz,也可以选择使用外部串行时钟作为转换时钟,方便系统同步。
  • 可编程功能:支持软件复位、全局转换启动(CONVST)、可编程状态/极性的结束转换信号(EOC/INT)、可编程TAG位输出以及自动/手动通道选择模式等功能,为系统设计提供了极大的灵活性。

应用场景

ADS8327/28的高性能和丰富功能使其在多个领域得到了广泛应用,包括通信、传感器接口、医疗仪器、磁力计、工业过程控制、数据采集系统和自动测试设备等。在这些应用中,它们能够准确地将模拟信号转换为数字信号,为系统的控制和决策提供可靠的数据支持。

设计要点

模拟输入设计

  • 输入范围:输入电压范围为0V至VREF,输入电容约为45 pF。在设计时,需要确保输入信号的电压和电流在规定范围内,以保证转换器的线性度和性能。
  • 驱动放大器选择:建议使用低噪声的运算放大器,如德州仪器的OPA365、OPA827或THS4031,来驱动模拟输入。驱动放大器的带宽可以根据最小采集时间进行计算,以满足系统的要求。
  • 输入匹配:为了减少噪声和误差,需要确保驱动+IN和 -IN输入的信号源的输出阻抗匹配,避免因输入信号的不同建立时间而导致的失调误差、增益误差和线性度误差。

参考电压设计

ADS8327/28可以使用外部参考电压,参考电压范围为0.3V至4.2V。为了保证转换器的性能,需要提供干净、低噪声、良好去耦的参考电压。建议使用低噪声的带隙参考源,如REF3240,并在REF+和REF - 引脚之间连接一个10μF的陶瓷去耦电容,且该电容应尽可能靠近器件引脚。

转换时钟设计

转换器的转换时钟可以选择内置振荡器或外部串行时钟。内置振荡器的频率最低为10.5 MHz,在深度掉电模式或使用SCLK作为转换时钟时,振荡器会关闭。如果选择使用外部串行时钟作为转换时钟,需要注意SCLK的频率和占空比,以确保系统的同步和稳定性。

通道选择与转换启动

  • 通道选择:ADS8328支持手动和自动通道选择模式。在手动通道选择模式下,需要通过向命令寄存器(CMR)写入通道号来选择采集通道;在自动通道选择模式下,转换器会自动按顺序采集通道0和通道1的信号。
  • 转换启动:转换可以通过将CONVST引脚拉低至少40 ns来启动,也可以通过编程实现自动触发。CONVST信号独立于FS/CS,因此可以在多个转换器同时采样保持的应用中使用一个公共的CONVST信号。

数字接口设计

  • 串行通信:串行接口以FS/CS的下降沿开始一个周期,数据在EOC时被送到输出寄存器,并在FS/CS的下降沿出现在SDO输出引脚。输出数据在SCLK的下降沿有效,主机处理器可以在该时刻读取数据。
  • 灵活性:串行接口支持CPOL = 0、CPHA = 1或CPOL = 1、CPHA = 0的模式,具有很高的灵活性。

总结

ADS8327和ADS8328是两款性能卓越的16位模数转换器,它们在低功耗、高精度和灵活性方面表现出色。通过合理的设计和应用,可以充分发挥它们的优势,满足各种复杂的电子系统需求。在实际设计过程中,我们需要根据具体的应用场景和要求,仔细考虑模拟输入、参考电压、转换时钟、通道选择和数字接口等方面的设计要点,以确保系统的性能和稳定性。希望本文能够为电子工程师们在使用ADS8327/28进行设计时提供一些有价值的参考。你在使用这两款转换器的过程中遇到过哪些问题呢?欢迎在评论区分享你的经验和见解。
