ADS5444 13位250 MSPS模数转换器数据手册



在电子工程师的设计领域中，模数转换器（ADC）是连接模拟世界与数字世界的关键桥梁。今天，我们将深入探讨德州仪器（Texas Instruments）推出的ADS5444——一款13位250 MSPS的高性能模数转换器，从其特性、参数到应用设计，全方位解析它的魅力所在。

文件下载：ads5444.pdf

一、ADS5444的特性亮点

1. 高精度与高速度

ADS5444具备13位的分辨率，能够提供精确的数字输出，满足大多数高精度测量和通信系统的需求。其250 MSPS的采样率，使其能够快速捕捉模拟信号的变化，适用于高频信号的采集与处理。

2. 出色的动态性能

在不同的中频（IF）下，ADS5444都展现出了优异的信噪比（SNR）和无杂散动态范围（SFDR）。例如，在100 - MHz IF和250 MSPS采样率下，SNR可达69 dBc，SFDR可达76 dBc；在230 - MHz IF和250 MSPS采样率下，SNR为67.7 dBc，SFDR为77 dBc。这些出色的动态性能指标，确保了在复杂信号环境下的准确采集和处理。

3. 宽输入带宽与低噪声

ADS5444的模拟输入带宽高达800 MHz，能够处理较宽频率范围的信号。同时，其内部参考电压稳定在2.4 V，有效降低了噪声干扰，提高了信号的质量。

4. 灵活的输入输出配置

该转换器采用2.2 VPP的差分输入电压，全缓冲模拟输入设计，能够有效隔离内部开关对信号源的干扰。输出为LVDS兼容格式，方便与后续数字电路进行连接，并且总功耗仅为2 W，具有较好的节能性能。

二、关键参数解析

1. 绝对最大额定值

在使用ADS5444时，必须严格遵守其绝对最大额定值，以确保器件的安全和稳定运行。例如，模拟电源电压（AVDD）到地的最大值为6 V，数字输出电源电压（DRVDD）到地的最大值为5 V等。具体参数可参考以下表格：	参数	值/单位
电源电压（AVDD到GND）	6 V
电源电压（DRVDD到GND）	5 V
模拟输入到GND	-0.3 V to AVDD + 0.3 V
时钟输入到GND	-0.3 V to AVDD + 0.3 V
CLK到CLK	+2.5 V
数字数据输出到GND	-0.3 V to DRVDD + 0.3 V
工作温度范围	-40°C to 85°C
最大结温	150°C
存储温度范围	-65°C to 150°C
ESD人体模型（HBM）	2.5 kV

2. 推荐工作条件

为了使ADS5444达到最佳性能，需要在推荐的工作条件下使用。例如，模拟电源电压（AVDD）推荐为5 V，输出驱动电源电压（DRVDD）推荐为3.3 V；时钟输入采样率（ADCLK）范围为10 - 250 MSPS，时钟幅度为3 VPP，时钟占空比为50%等。具体参数如下：	参数	最小值	典型值	最大值	单位
AVDD（模拟电源电压）	4.75	5	5.25	V
DRVDD（输出驱动电源电压）	3	3.3	3.6	V
差分输入范围	-	2.2	-	VPP
VCM（输入共模电压）	-	2.4	-	V
ADCLK输入采样率（正弦波）	10	-	250	MSPS
时钟幅度（差分正弦波）	-	3	-	VPP
时钟占空比	-	50%	-	-
TA（开放自由空气温度）	-40	-	85	°C

3. 电气特性

在25°C的环境温度下，ADS5444的各项电气特性表现出色。例如，分辨率为13位，差分输入范围为2.2 VPP，差分输入电阻为1 kΩ，差分输入电容为1.5 pF等。同时，在不同的输入频率下，其动态精度指标（如SNR、SFDR、HD2、HD3等）也都有明确的测试数据，为工程师的设计提供了可靠的参考。

三、应用设计要点

1. 输入配置

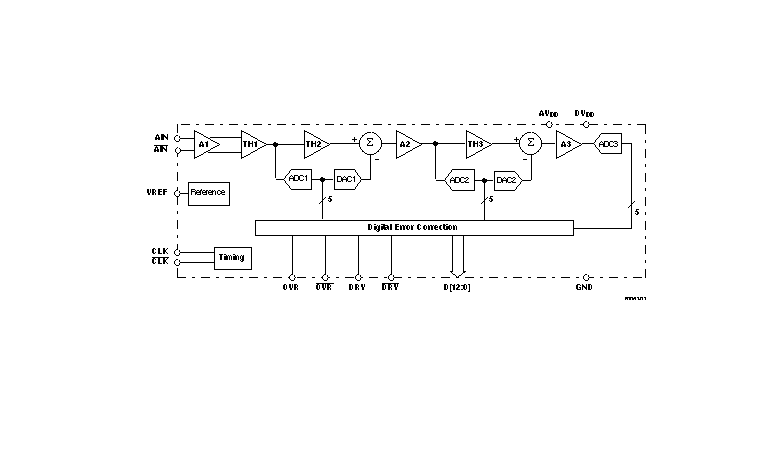

ADS5444的模拟输入由模拟差分缓冲器和双极性跟踪保持电路组成。模拟缓冲器能够隔离ADC输入与内部开关的干扰，输入共模电压通过内部500 Ω电阻设置为2.4 V，差分输入阻抗为1 kΩ。为了获得最佳性能，建议采用差分输入方式。可以使用RF变压器进行单端到差分的转换，如果需要电压增益，可以选择升压变压器或单端放大器驱动变压器。例如，德州仪器的OPA695、THS9001等放大器都可以与RF变压器配合使用；对于需要直流耦合的应用，THS4509差分输入/差分输出放大器是一个不错的选择，它可以提供10 dB的增益，并设置合适的输入共模电压。

2. 时钟输入

ADS5444的时钟输入可以采用差分时钟信号或单端时钟输入。在低输入频率应用中，单端时钟可以节省成本和电路板空间，且性能损失较小；而在对抖动敏感的应用中，差分时钟具有明显优势，它可以实现共模噪声抑制，允许使用更大的时钟幅度，降低时钟噪声对抖动的影响。此外，时钟输入的共模电压内部设置为2.4 V，建议采用交流耦合方式，如果无法实现交流耦合，ADS5444对时钟共模电压变化也有较好的容忍度。

3. 数字输出

ADS5444提供13位的数据输出（D12 - D0）、数据就绪信号（DRY）和过范围指示信号（OVR）。输出格式为偏移二进制，建议使用DRY信号来捕获输出数据。

4. 电源与布局

为了保证ADS5444的性能，建议使用低噪声的电源，并进行适当的去耦处理。模拟部分使用5 V的AVDD电源，数字输出部分使用3.3 V的DRVDD电源。在电路板布局方面，应遵循多层板设计原则，将ADC的接地连接到单一的接地平面，并使用局部去耦陶瓷芯片电容。输入走线应与数字输出和时钟走线等干扰源隔离，时钟信号走线也应避免与其他信号相互干扰。同时，要注意器件的散热问题，将PowerPAD封装的散热片正确焊接到电路板上。

四、PowerPAD封装优势与组装工艺

ADS5444采用PowerPAD封装，这是一种热增强型标准尺寸的IC封装，能够有效消除传统散热片和散热块的使用。该封装的引线框架焊盘（热焊盘）暴露在IC底部，提供了极低的热阻路径，可将IC的热量直接传递到电路板上，实现高效散热。在组装过程中，需要按照以下步骤进行：

1. 准备PCB顶层蚀刻图案，包括引脚和热焊盘的蚀刻。
2. 在热焊盘区域放置6×6阵列的热过孔，孔径为13 mil，防止焊料通过过孔流失。
3. 在封装下方但热焊盘区域外放置少量25 mil直径的孔，提供额外的散热路径。
4. 将所有过孔（热焊盘区域内外）连接到内部铜平面（如接地平面）。
5. 避免使用典型的网状或辐条过孔连接模式，以免增加热阻。
6. 顶层阻焊层应暴露封装的引脚和热焊盘区域。
7. 覆盖PowerPAD过孔的整个底部，防止焊料流失。
8. 在暴露的热焊盘区域和所有封装引脚上涂抹焊膏。

五、总结

ADS5444作为一款高性能的13位250 MSPS模数转换器，凭借其高精度、高速度、出色的动态性能和灵活的输入输出配置，在测试测量、软件定义无线电、多通道基站接收器、基站发射数字预失真和通信仪器等领域都有着广泛的应用前景。在实际设计过程中，工程师需要深入了解其特性和参数，合理进行输入输出配置、时钟设计、电源布局和封装组装，以充分发挥其性能优势，实现高质量的电子系统设计。

各位工程师朋友们，你们在使用ADS5444或类似ADC时，遇到过哪些挑战和解决方案呢？欢迎在评论区分享你们的经验和见解。
