ADS8413：高性能16位SAR ADC的深度解析



在电子工程师的日常工作中，模拟到数字的转换是一个关键环节，而ADC（模拟 - 数字转换器）的性能直接影响到整个系统的精度和稳定性。今天，我们就来详细探讨一下德州仪器（TI）的ADS8413这款16位、2-MSPS的SAR ADC。

文件下载：ads8413.pdf

1. 关键特性与应用场景

1.1 特性亮点

• 高分辨率与出色动态性能：ADS8413拥有16位的分辨率，在10kHz输入时，SNR（信噪比）可达92dB，THD（总谐波失真）低至 - 107dB，能够为系统提供高精度的数字输出。
• 宽输入范围与低误差：其单极性差分输入范围为 - 4V到4V，INL（积分线性度）典型值为±1 LSB，最大值为±2 LSB；DNL（差分线性度）典型值为 + 0.7/ - 0.5 LSB，最大值为 + 1.5/ - 1 LSB，确保了在不同输入信号下的线性度和准确性。
• 丰富的功能特性：内置参考电压和参考缓冲器，支持200-Mbps的LVDS串行接口，可选200-MHz内部接口时钟，具有零延迟、低功耗等特点，还提供了Nap模式和掉电模式，满足不同应用场景下的功耗需求。

1.2 应用领域

基于其高性能特点，ADS8413广泛应用于医疗仪器、高速数据采集系统、高速闭环系统以及通信等领域，为这些对精度和速度要求较高的应用提供了可靠的解决方案。

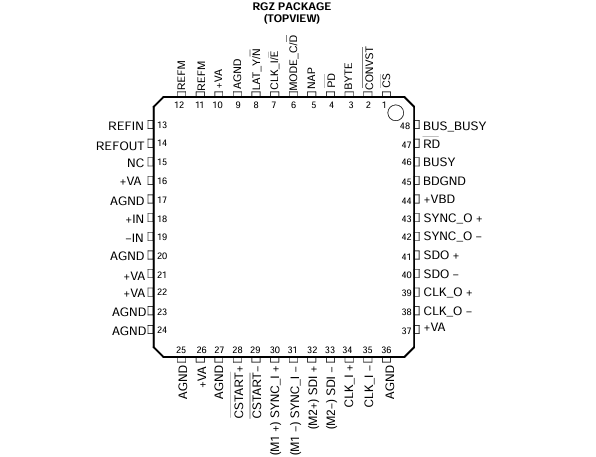

2. 技术细节剖析

2.1 模拟输入特性

模拟输入部分通过 + IN和 - IN两个引脚接收信号。输入电容为25pF，输入漏电流典型值为500pA。输入电压范围和共模电压范围都有明确的规定，在设计时需要确保输入信号在这些范围内，以保证转换器的正常工作。

2.2 系统性能指标

分辨率为16位，无失码现象。INL和DNL的指标保证了转换的线性度，偏移误差和增益误差也在合理范围内。PSRR（电源抑制比）在特定输出代码下可达80dB，有效降低了电源波动对转换结果的影响。

2.3 参考输入与输出

ADS8413既可以使用内部参考电压，也可以使用外部参考电压。内部参考电压输出范围在室温下为4.080 - 4.112V，启动时间为25ms，具有良好的线性调整率和温度漂移特性。

2.4 电源要求与功耗管理

电源电压范围为2.7 - 5.25V，在2-MHz采样率下，电源电流为58 - 64mA，功耗为290 - 320mW。Nap模式下电源电流为25mA，掉电模式下电源电流仅为1 - 2.5µA，大大降低了系统功耗。

3. 数据读取与操作模式

3.1 数据读取接口

ADS8413支持200-MHz的LVDS串行接口，通过SDO、CLK_O和SYNC_O三个信号实现高速数据传输。在单设备或多设备应用中，可以采用菊花链或级联配置。

3.2 单设备数据读取

单设备数据读取有两种启动方式：在等待或采样阶段启动和在转换阶段结束时启动。不同的启动方式和BYTE模式（16位或8位数据帧）会影响数据读取的具体过程和时序。

3.3 多设备连接模式

• 菊花链模式：通过设置MODE_C/D = 0选择菊花链模式，多个设备依次连接，实现数据的无缝传输。在这种模式下，需要注意转换速度的选择，以确保数据的正常读取。
• 级联模式：设置MODE_C/D = 1选择级联模式，只有一个设备占用总线，其他设备的LVDS驱动处于三态。级联模式下的时钟输出需要特别处理，以满足接收器的要求。

4. 理论操作原理

ADS8413采用高速逐次逼近寄存器（SAR）架构，基于电荷再分配原理，内置采样/保持功能。在转换过程中，模拟输入信号被采样到内部电容阵列上，然后通过逐次逼近的方式将模拟信号转换为数字信号。

5. 布局与注意事项

在PCB布局时，要特别注意ADS8413的物理布局。由于SAR架构对电源、参考、地连接和数字输入的干扰比较敏感，需要采取措施降低噪声，如使用旁路电容和存储电容、将AGND和BDGND连接到干净的接地端等。

6. 总结与思考

ADS8413作为一款高性能的16位SAR ADC，具有丰富的功能和出色的性能指标，能够满足多种应用场景的需求。在实际设计中，我们需要根据具体的应用要求，合理选择工作模式、优化布局，以充分发挥其优势。同时，我们也可以思考如何进一步提高系统的性能，例如如何更好地处理多设备连接时的时序问题，以及如何在低功耗和高性能之间找到最佳平衡点。

你在使用ADS8413或者其他类似ADC的过程中，遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
