AMC7823：高性能模拟监测与控制电路的深度解析



在电子工程师的日常设计工作中，寻找一款功能强大且性能稳定的模拟监测与控制电路至关重要。今天，我们就来详细探讨德州仪器（Texas Instruments）推出的AMC7823，它为通信、工业控制、医疗设备等多个领域的应用提供了出色的解决方案。

文件下载：amc7823.pdf

一、AMC7823概述

AMC7823是一款集成度高、功能丰富的模拟监测与控制电路，它整合了8通道、12位模拟 - 数字转换器（ADC）、8个12位数字 - 模拟转换器（DAC）、4个模拟输入超范围警报以及6个通用数字I/O，还配备了内部传感器用于监测芯片温度，以及精密电流源用于驱动远程热敏电阻或RTD来监测远程温度。

二、关键特性深入剖析

1. ADC性能

• 高分辨率与采样率：12位ADC，采样率可达200kSPS，8个模拟输入通道，输入范围为0至$2 ×V_{REF}$，可提供高精度的模拟信号转换。
• 可编程参考电压：$V_{REF}$可编程为1.25V或2.5V，能根据不同应用场景灵活调整输入范围。

2. DAC性能

• 快速建立时间：8个12位DAC，建立时间仅2μs，可快速响应数字信号到模拟信号的转换。
• 高精度输出：具备良好的线性度和分辨率，确保输出信号的准确性。

3. 其他特性

• 多功能I/O：6个通用数字I/O，可与外部设备进行灵活通信。
• 内部参考与温度传感器：内部带隙参考和片上温度传感器，减少外部元件需求，提高系统集成度和稳定性。
• 低功耗设计：支持单3V至5V电源供电，具备掉电模式，降低功耗，延长设备续航。
• 小封装尺寸：采用QFN - 40（6 x 6 mm）封装，节省电路板空间。

三、电气特性详解

1. ADC电气特性

在不同供电电压（3V和5V）及参考电压条件下，ADC展现出优异的性能。例如，输入阻抗为5MΩ，输入电容为15pF，积分线性度在 - 1.25至 + 1.25 LSB之间，采样率稳定在200kHz。

2. DAC电气特性

DAC输出电压范围可编程，分辨率为12位，积分线性度在±2至±8 LSB之间，建立时间为2μs，能满足大多数应用对模拟输出的要求。

3. 电源要求

电源电压范围为2.7V至5.5V，静态电流低，功耗典型值为100mW，在保证性能的同时降低了能源消耗。

四、引脚配置与功能

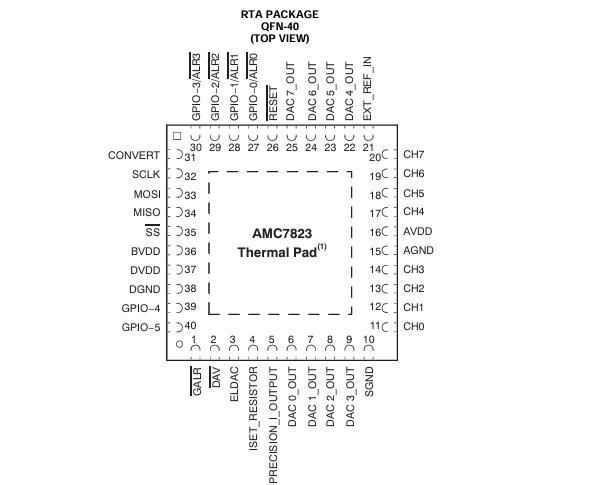

AMC7823的引脚配置合理，每个引脚都有明确的功能。例如，GALR引脚用于全局模拟输入超范围警报，DAV引脚指示数据转换完成，ELDAC引脚用于外部DAC同步加载触发等。通过合理使用这些引脚，可以实现对模拟信号的精确监测和控制。

五、通信接口与操作模式

1. SPI接口通信

AMC7823通过标准SPI总线进行通信，支持全双工、同步、串行通信。主机通过SPI接口向AMC7823发送命令和数据，实现对其寄存器的读写操作。在通信过程中，需要注意时钟极性和相位的设置，以确保数据的正确传输。

2. ADC操作模式

• 触发模式：支持外部触发和内部触发两种模式，可根据实际需求灵活选择。
• 转换模式：内部触发模式下，有直接模式和自动模式可供选择。直接模式下，模拟输入通道依次转换一次；自动模式下，通道会重复转换，直到满足特定条件。

3. DAC操作模式

DAC输出可同步或异步更新，通过设置DAC配置寄存器中的相应位来选择更新模式。同步模式下，多个DAC可同时更新输出，适用于需要同步控制的应用场景。

六、应用案例分析

1. 通信设备

在通信设备中，AMC7823可用于监测和控制信号的幅度、频率等参数，确保通信质量的稳定。例如，对光网络中的光信号进行精确监测，及时发现信号异常并采取相应措施。

2. 工业控制与监测

在工业自动化领域，AMC7823可用于监测工业设备的温度、压力、电流等参数，实现对设备的实时监控和控制。通过模拟输入超范围警报功能，可及时发现设备故障，避免生产事故的发生。

3. 医疗设备

在医疗设备中，AMC7823可用于监测患者的生理参数，如心率、血压等。其高精度的ADC和DAC可确保测量数据的准确性，为医疗诊断提供可靠依据。

七、设计注意事项

1. 电源设计

为确保AMC7823的稳定运行，电源设计至关重要。建议使用低噪声、稳定的电源，并在电源引脚附近添加适当的滤波电容，以减少电源噪声对芯片性能的影响。

2. 参考电压选择

参考电压的选择直接影响ADC和DAC的性能。在选择内部参考或外部参考时，需要根据具体应用需求和系统要求进行合理选择，并注意参考电压的稳定性和精度。

3. 布线设计

在电路板布线时，应注意模拟信号和数字信号的分离，避免数字信号对模拟信号产生干扰。同时，要确保引脚连接正确，避免出现短路或断路等问题。

八、总结

AMC7823以其丰富的功能、优异的性能和小封装尺寸，为电子工程师在模拟监测和控制领域提供了一个强大而可靠的解决方案。通过深入了解其特性、电气参数、操作模式和应用案例，我们可以更好地利用这款芯片，设计出更加高效、稳定的电子系统。在实际设计过程中，我们还需要根据具体应用需求，合理选择参数和配置，注意设计细节，以确保系统的性能和可靠性。希望本文能为广大电子工程师在使用AMC7823时提供有价值的参考。你在使用AMC7823的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
