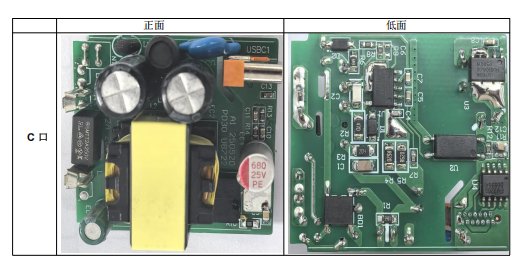

30W氮化镓全电压认证方案

1. 方案介绍及产品特色



    U8722DE 是一款集成 E-GaN 的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路， 可获得快速启动功能和超低的工作电流，实现小于 30mW 的超低待机功耗。 U8722DE 的工作频率最高可达 220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和 驱 动电流可配置功能，可极大的优化系统 EMI 性能。芯片内置 Boost 供电电路，非常适用于宽输出电压 的应用场 景。 U8722DE 集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、输入 欠压保护 (BOP)、输出过压保护 (OVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过载保护(OLP)、输 出过流保护 (SOCP)、内置过热保护(OTP)、前沿消隐(LEB)、CS 管脚开路保护等。

特色


1 集成 700V E-GaN

2 集成高压启动功能

3 超低启动和工作电流，待机功耗 <30mW

4 谷底锁定模式， 最高工作频率两档可调(220kHz，130kHz) 5 集成 EMI 优化技术

6 驱动电流分档配置

7 集成 Boost 供电电路

8 集成完备的保护功能

9 VDD 过压/欠压保护 (VDD OVP/UVLO)

10 输出过压保护 (OVP) 11 输入欠压保护 (BOP)

12 片内过热保护 (OTP)

13 逐周期电流限制 (OCP)

14 异常过流保护 (AOCP)

15 短路保护 (SCP)

16 过载保护 (OLP)

17 过流保护 (SOCP)

18 前沿消隐 (LEB)

19 CS 管脚开路保护

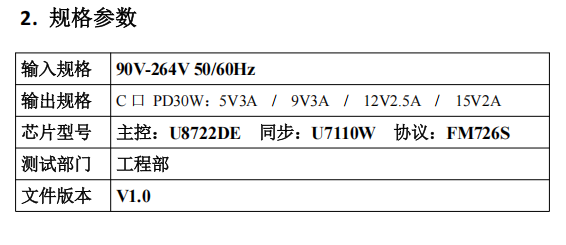

20 封装类型 ESOP7
