探索DAC8803：一款高性能14位DAC的深度解析



在电子设计领域，数模转换器（DAC）是连接数字世界和模拟世界的关键桥梁。今天，我们将深入探讨德州仪器（TI）的DAC8803，一款四通道、14位、电流输出的数模转换器，看看它在性能、特性和应用方面有哪些值得关注的地方。

文件下载：dac8803.pdf

特性亮点

高精度与快速响应

DAC8803在性能上表现出色，其相对精度最大为1 LSB，差分非线性度最大也为1 LSB，这确保了输出的准确性和稳定性。输出电流在数据为3FFFh时，范围为1.6 - 2.5 mA，且具有极低的输出泄漏电流，数据为0000h时，在25℃下仅为10 nA，在最大温度下也不超过20 nA。同时，它的建立时间极短，达到±0.1%满量程仅需0.3 µs，达到±0.006%满量程也只需0.5 µs，能够快速响应输入信号的变化。

灵活的参考输入

该DAC具有四个独立的4Q乘法参考输入，参考带宽高达10 MHz，参考动态特性达到 -105 dB THD。参考输入电压范围为 -15 V至 +15 V，输入电阻为4 - 6 kΩ，通道间输入电阻匹配误差不超过1%，输入电容为5 pF，这些特性使得它能够适应不同的参考信号要求。

高速串行接口

DAC8803采用SPI™兼容的3线接口，时钟频率可达50 MHz，支持双缓冲寄存器，能够实现高速数据传输。同时，它还支持同时多通道更新，可通过LDAC引脚实现所有DAC输出的同步更新。此外，芯片内部具有上电复位功能，确保系统上电时输出电压为零。

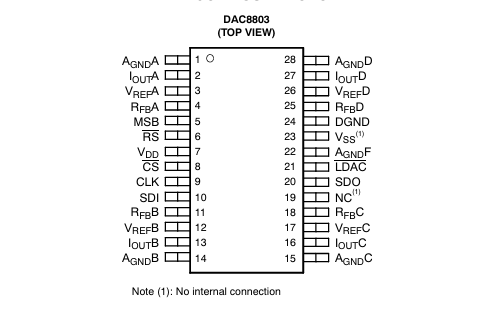

紧凑封装与标准引脚配置

DAC8803采用紧凑的SSOP - 28封装，具有行业标准的引脚配置，方便在不同的电路板上进行布局和焊接，提高了设计的灵活性和可扩展性。

电气特性详解

静态性能

• 分辨率：14位的分辨率能够提供更精细的输出，满足高精度应用的需求。
• 相对精度和差分非线性度：最大误差均为±1 LSB，保证了输出的线性度和准确性。
• 输出泄漏电流：在不同温度下，输出泄漏电流都非常小，确保了在低数据输入时的低功耗和稳定性。
• 满量程增益误差：数据为3FFFh时，满量程增益误差最大为±3 mV，保证了满量程输出的准确性。

参考输入特性

参考输入的电压范围、电阻和电容等参数都经过精心设计，能够提供稳定的参考信号，确保DAC的正常工作。

模拟输出特性

输出电流和电容等参数决定了DAC的输出能力和响应速度，DAC8803在这些方面都表现出色，能够满足大多数应用的需求。

逻辑输入和输出特性

逻辑输入的高低电压和泄漏电流等参数，以及逻辑输出的高低电压，都符合常见的数字电路标准，方便与其他数字器件进行接口。

接口时序特性

详细的接口时序参数，如时钟宽度、数据建立和保持时间等，确保了数据的正确传输和处理，提高了系统的可靠性。

交流特性

输出电压建立时间、参考乘法带宽、DAC毛刺脉冲和总谐波失真等交流特性，反映了DAC在动态性能方面的表现，DAC8803在这些方面都具有优秀的指标。

工作原理

电路结构

DAC8803内部包含四个14位的电流导向R - 2R梯形DAC，每个DAC都有一个匹配的反馈电阻，用于与外部I - V转换器放大器配合使用。外部参考输入电压$V{REF}$决定了满量程输出电流，DAC输出电压根据公式$V{OUT}=-V_{REF}×\frac{D}{16384}$计算得出，其中D为输入的数字数据。

串行数据接口

DAC8803采用3线SPI兼容的串行数据接口，数据以16位数据字的格式时钟输入到串行输入寄存器，MSB位先加载。数据在CS引脚为低电平时才能时钟输入，当CS引脚变为高电平时，最后16位时钟输入的数据将被传输到目标DAC寄存器。

上电复位

当$V{DD}$电源开启时，内部复位脉冲将所有输入和DAC寄存器设置为零代码状态或半量程状态，具体取决于MSB引脚的电压。为了获得一致的结果，$V{DD}$电源应具有平滑的正斜坡，避免在1.5 - 2.3 V区域出现下垂。

ESD保护

所有逻辑输入引脚都包含反向偏置的ESD保护齐纳二极管，连接到地（DGND）和$V_{DD}$，能够有效防止静电放电对芯片造成损坏。

应用领域

自动测试设备

在自动测试设备中，需要高精度、快速响应的DAC来生成各种测试信号。DAC8803的高精度和快速建立时间，使其能够满足自动测试设备对信号准确性和响应速度的要求。

仪器仪表

在仪器仪表领域，如示波器、频谱分析仪等，需要精确的模拟信号来进行测量和分析。DAC8803的高分辨率和低噪声特性，能够提供高质量的模拟信号，提高仪器仪表的测量精度。

数字控制校准

在数字控制校准系统中，需要根据数字信号来调整模拟输出，以实现精确的校准。DAC8803的数字接口和乘法参考输入功能，使其能够方便地与数字控制系统进行接口，实现精确的校准控制。

PCB布局建议

为了确保DAC8803的最佳性能，在PCB布局时需要注意以下几点：

• 所有$A_{GND}X$引脚应直接连接到模拟接地平面，以减少接地电阻和干扰。
• 每个通道I/V转换器的非反相输入应直接连接到模拟接地平面或有单独的感测走线回到$A_{GND}X$引脚连接，以避免IR降对增益误差的影响。
• 反馈电阻走线应保持短而低电阻，以防止IR降对增益误差的贡献。

总结

DAC8803是一款性能卓越、功能丰富的14位数模转换器，具有高精度、快速响应、灵活的参考输入和高速串行接口等优点。它适用于自动测试设备、仪器仪表和数字控制校准等多种应用领域。在设计过程中，合理的PCB布局和电源管理能够进一步发挥其性能优势。作为电子工程师，我们可以根据具体的应用需求，充分利用DAC8803的特性，设计出更加优秀的电子系统。你在使用DAC时遇到过哪些挑战？你认为DAC8803在你的项目中会有怎样的表现？欢迎在评论区分享你的看法。
