探索DAC7551:12位超低毛刺数模转换器的卓越性能与应用

电子说

1.4w人已加入

描述



在电子工程师的工具箱中,数模转换器(DAC)是将数字信号转换为模拟信号的关键组件。今天,我们将深入探讨德州仪器(Texas Instruments)的DAC7551,这是一款12位、超低毛刺、电压输出的数模转换器,具有众多出色的特性和广泛的应用场景。

文件下载:dac7551.pdf

1. 关键特性解析

高精度与低毛刺

数字信号
数字信号
  • 相对精度:DAC7551的相对精度(INL)达到±0.35LSB,这意味着它能够提供非常精确的模拟输出,减少了转换误差,保证了信号的准确性。
  • 超低毛刺能量:仅为0.1nV - s的超低毛刺能量,使得输出信号更加平滑,减少了毛刺对系统性能的影响,尤其适用于对信号质量要求较高的应用。

低功耗与宽电源范围

  • 低功耗运行:在2.7V电源下,功耗仅为100µA,并且具有电源关断模式,在2.7V时电流可低至0.05µA,大大降低了系统的功耗,适合电池供电的便携式设备。
  • 宽电源范围:支持2.7V至5.5V的单电源供电,增加了设计的灵活性,能够适应不同的电源环境。

快速响应与高性能接口

  • 快速建立时间:轨到轨电压输出的建立时间最大为5µs,能够快速响应输入信号的变化,满足高速应用的需求。
  • SPI兼容接口:采用SPI - 兼容的串行接口,时钟速率最高可达50MHz,并且具有施密特触发器输入,增强了接口的抗干扰能力,同时支持菊花链操作,方便多个设备的级联。

2. 电气特性与性能指标

静态性能

  • 分辨率:12位的分辨率提供了较高的量化精度,能够实现更精细的模拟输出。
  • 线性度与单调性:具有出色的12位线性度和单调性,保证了输出信号的连续性和稳定性。
  • 误差指标:包括零刻度误差、增益误差、满刻度误差等,这些误差指标在不同的温度和电源条件下都能保持在较小的范围内,确保了系统的准确性。

输出特性

  • 输出电压范围:输出电压范围为2×VREFL至VREFH,可根据外部参考电压进行灵活调整。
  • 输出电流能力:能够驱动2kΩ负载和最大1000pF的电容负载,具有较强的带载能力。
  • 其他特性:如压摆率、数字到模拟的毛刺脉冲、数字馈通等指标也都表现出色,进一步提升了输出信号的质量。

电源要求

  • 工作电流:正常工作时的电流在不同电源电压下有所不同,在2.7V至3.6V时为100 - 150µA,在3.6V至5.5V时为150 - 200µA;在所有电源关断模式下,电流可低至0.05 - 2µA。
  • 电源效率:在负载为2mA、VDD = 5V时,输出效率可达93%,体现了较高的电源利用效率。

3. 引脚配置与功能

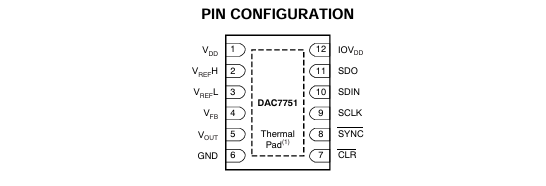

DAC7551采用12引脚的SON封装,各引脚具有不同的功能:

  • 电源引脚:VDD和IOVDD分别为模拟和数字电源输入,为芯片提供所需的电能。
  • 参考电压引脚:VREFH和VREFL为外部参考电压输入,用于确定输出电压的范围。
  • 输出引脚:VOUT为模拟电压输出引脚,提供转换后的模拟信号。
  • 控制引脚:CLR用于异步硬件清零,SYNC为帧同步输入,SCLK为串行时钟输入,SDIN为串行数据输入,SDO为串行数据输出,这些引脚共同实现了芯片的控制和数据传输功能。

4. 串行写操作与时序特性

串行接口工作原理

DAC7551通过3线串行接口进行控制,输入移位寄存器为16位宽。数据以16位字的形式在串行时钟SCLK的控制下加载到芯片中,其中前4位为控制位,后12位为DAC数据。SYNC输入作为帧同步信号和芯片使能,只有在SYNC为低电平时,数据才能传输到芯片中。

时序要求

在不同的电源电压下,各个时序参数都有明确的要求,如SCLK的周期时间、高电平时间、低电平时间,以及数据的建立时间和保持时间等。这些时序要求确保了数据的正确传输和芯片的正常工作。

5. 典型特性曲线分析

文档中给出了一系列典型特性曲线,包括线性误差与数字输入代码的关系、零刻度误差与温度的关系、满刻度误差与温度的关系等。这些曲线直观地展示了DAC7551在不同条件下的性能表现,为工程师在设计时提供了重要的参考依据。

6. 工作原理与架构

DAC架构

DAC7551的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码为无符号二进制,通过电阻串选择合适的电压节点,再经过输出缓冲放大器放大后输出。

输出缓冲放大器

输出缓冲放大器能够实现轨到轨的电压输出,输出范围为0V至VDD,并且能够驱动2kΩ负载和最大1000pF的电容负载,具有较强的源和灌电流能力。

其他功能模块

还包括外部参考输入、放大器反馈输入、上电复位和电源关断等功能模块,这些模块共同保证了芯片的正常工作和性能的稳定性。

7. 应用场景与案例分析

波形生成

由于其出色的线性度和低毛刺特性,DAC7551非常适合用于波形生成,可生成从直流到10kHz的波形。其大信号建立时间为5µs,支持200kSPS的更新速率,在小电压步长的情况下,更新速率可超过1MSPS。

精密工业控制

在工业控制应用中,DAC7551可用于生成±5V、±10V和±12V的输出,满足不同的工业控制需求。其12位的分辨率和低DNL误差确保了控制回路的准确性和稳定性,同时1MSPS的最大数据更新速率能够支持高速控制回路。

便携式设备

低功耗和小尺寸的特点使得DAC7551成为便携式、电池供电仪器的理想选择,如数字增益和偏移调整、可编程电压和电流源、可编程衰减器等应用。

8. 总结与建议

DAC7551是一款性能卓越的12位数模转换器,具有高精度、低毛刺、低功耗等众多优点,适用于多种应用场景。在设计过程中,工程师需要根据具体的应用需求,合理选择外部参考电压、负载电阻和电容等参数,同时注意引脚的正确连接和时序要求,以充分发挥DAC7551的性能优势。

对于电子工程师来说,深入了解DAC7551的特性和应用,将有助于在实际项目中做出更合理的设计决策,提高系统的性能和可靠性。你在使用DAC7551或其他数模转换器时,遇到过哪些有趣的问题或挑战呢?欢迎在评论区分享你的经验和见解。
