芯伯乐24C02/24C04/24CXX:百万次擦写非易失性存储器的解决方案

      在嵌入式系统与智能设备中，小容量、可重复擦写的非易失性存储器始终扮演着关键角色。芯伯乐24Cxx系列串行EEPROM凭借其标准化的接口、稳定的性能与极低的功耗，成为存储配置参数、用户设置、运行日志等的首选方案。无论是消费电子、工业控制还是物联网设备，都能见到它的身影。

一产品概述

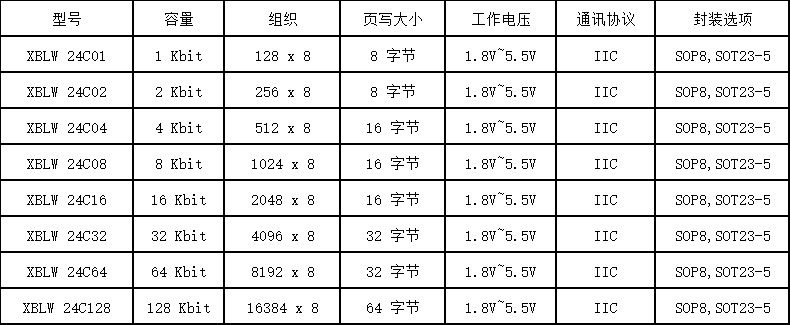

24C02/24C04/24Cxx系列是基于IIC总线协议的串行电可擦除存储器（EEPROM），支持在断电后长期保存数据。芯片采用SOP8、SOT23-5等紧凑封装，适应各类空间受限场景。工作电压范围宽（1.8V~5.5V），兼容3.3V与5V系统，具有良好的电源适应性。该系列覆盖从1Kbit至128Kbit等多种容量，常见型号包括：

二核心优势


标准IIC接口：只需两根信号线（SCL、SDA），极大节省MCU引脚资源。

高可靠性：支持100万次擦写循环与100年数据保存寿命，确保数据长期稳定。

宽电压工作：1.8V~5.5V，适用于电池供电或低功耗设备。

内置写保护：支持硬件写保护引脚（WP），防止误写操作。

页写能力：支持多字节页写操作，提高写入效率。

多种地址选项：通过A0/A1/A2引脚实现同总线多器件寻址，扩展灵活。

三典型应用场景

智能家电

存储洗衣机模式、空调设置、用户习惯等参数。



物联网终端

保存传感器标定数据、节点身份标识、网络配置。



消费电子

如打印机存配置、数码相框存图片索引、音响存音效参数。

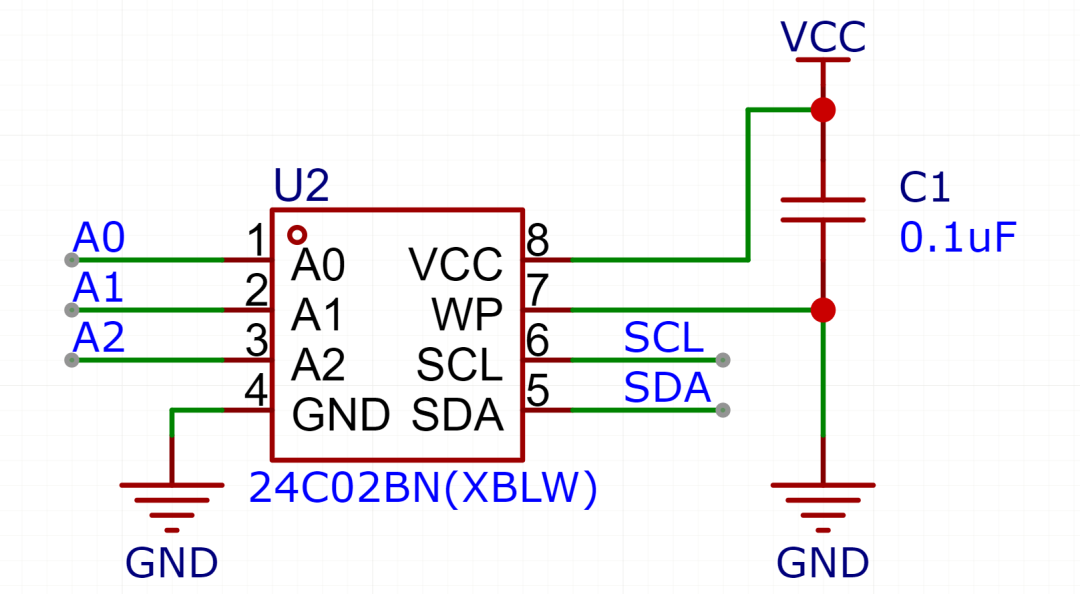

四典型应用电路设计指南

基本接线示例：



VCC：接1.8V~5.5V电源



GND：接地



SCL：接MCU的IIC时钟线



SDA：接MCU的IIC数据线（需上拉电阻，通常4.7kΩ）



A0/A1/A2：地址选择引脚，根据引脚高低电平决定地址器件IIC地址



WP：接高电平禁止写入，接低电平允许写入



> 设计提示：



> 若总线挂载多个EEPROM，可通过A0/A1/A2引脚设置不同地址。



> 建议在SDA与SCL线上串联小电阻（如100Ω）以抑制信号振铃。

五总结

      芯伯乐24C02/24C04/24Cxx系列EEPROM以其标准化接口、高可靠性、低功耗与极简的外围电路，成为小容量非易失存储设计的经典之选。无论是在成本敏感型消费产品，还是在严苛环境下的工业设备中，它都能提供稳定、灵活、易于集成的存储解决方案，助力工程师快速实现产品功能并提升系统可靠性。
