在电子工程师的设计工作中,模拟到数字的转换是一个关键环节,而选择一款合适的ADC(模拟 - 数字转换器)至关重要。今天,我们就来详细探讨一下德州仪器(Texas Instruments)的ADS8370,这是一款高性能的16位、600 - kHz A/D转换器,具有众多出色的特性和广泛的应用场景。

文件下载:ads8370.pdf

特性亮点

高精度与高速度

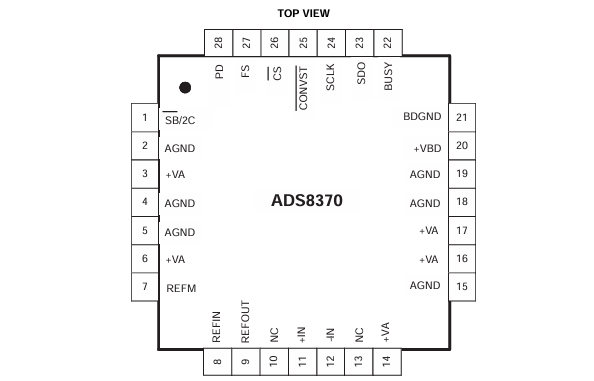

数字转换器
数字转换器

ADS8370拥有600 - kHz的采样率,能够快速准确地对模拟信号进行采样。其积分非线性(INL)典型值为±0.5 LSB,最大值为±1.25 LSB;微分非线性(DNL)典型值为±0.4 LSB,最大值为±0.75 LSB,确保了高精度的转换。同时,它还具备16位无失码分辨率,能够提供更精细的数字输出。

出色的动态性能

在动态特性方面,ADS8370表现卓越。在输入频率为1 kHz时,总谐波失真(THD)低至 - 112 dB,信噪失真比(SINAD)达到89.5 dB,无杂散动态范围(SFDR)高达119 dB。这些指标使得它在处理复杂信号时能够保持良好的性能,减少失真和噪声的影响。

高速串行接口

ADS8370提供了高达40 MHz的高速串行接口,方便与其他数字设备进行通信。这种高速接口能够满足快速数据传输的需求,提高系统的整体性能。

低功耗设计

该转换器具有多种低功耗模式,包括全功率关断和休眠模式。在600 kHz的工作频率下,功耗仅为110 mW;在休眠模式下,功耗降至15 mW;在全功率关断模式下,功耗更是低至10 µW。这种低功耗设计使得它在电池供电或对功耗要求较高的应用中具有很大的优势。

内置参考和时钟

ADS8370内置了4.096 - V的参考电压和转换时钟,减少了外部元件的使用,简化了电路设计。同时,参考电压输出具有良好的稳定性和精度,能够为转换器提供可靠的参考。

应用场景

ADS8370的高性能和低功耗特性使其在多个领域得到了广泛的应用,包括:

  • 医疗仪器:在医疗设备中,对信号的精度和稳定性要求极高。ADS8370的高精度和低噪声特性能够满足医疗仪器对信号采集的需求,例如心电图机、血糖仪等。
  • 光学网络:在光学通信系统中,需要对光信号进行精确的检测和转换。ADS8370的高速采样率和出色的动态性能能够满足光学网络对信号处理的要求。
  • 高精度数据采集系统:对于需要高精度数据采集的应用,如工业自动化、环境监测等,ADS8370能够提供准确可靠的数据。
  • 磁力计:在磁力计中,需要对微弱的磁场信号进行检测和转换。ADS8370的高灵敏度和低噪声特性能够满足磁力计对信号处理的需求。

工作原理

ADS8370采用了高速逐次逼近寄存器(SAR)架构,基于电荷再分配原理,本身包含了采样/保持功能。当启动转换时,差分输入信号会被采样到内部电容阵列上,在转换过程中,输入与内部功能断开。

参考电压

ADS8370既可以使用内置的4.096 - V参考电压,也可以使用外部参考电压。使用内置参考时,需要将REFOUT引脚与REFIN引脚短接,并在REFIN和REFM引脚之间连接0.1 - µF的去耦电容和1 - µF的存储电容。使用外部参考时,参考电压必须为低噪声,可通过在REFIN和REFM引脚之间添加旁路电容来实现。

模拟输入

模拟输入通过+IN和 - IN引脚提供,输入电压范围为 - 0.2 V至 $(+V{REF}+0.2 ~V)$ ,输入跨度为0 V至 $V{REF}$ 。在采样期间,输入电流会对内部电容阵列进行充电,充电完成后,输入电流为零。因此,模拟输入源必须能够在采样时间内将采样电容充电到16位的稳定水平。

数字接口

ADS8370提供了与SPI协议兼容的高速串行接口,数据输出格式可以是2的补码或直二进制,由SB/2C引脚控制。在读取数据时,需要注意避免在指定的安静区域进行操作,以防止性能下降。

电源管理

ADS8370提供了两种电源节省模式:全功率关断和休眠模式。

  • 全功率关断模式:通过关闭电源或将PD引脚置高来激活,功耗仅为2 µA。恢复时,需要一定的时间来加载校准值,前两次转换结果可能不准确。
  • 休眠模式:在转换结束时,如果CONVST_QUAL引脚为低,则自动进入休眠模式,功耗为3 mA。该模式适用于对吞吐量要求不高的应用,可以在每个转换周期结束时使用,以节省电源。

布局注意事项

为了确保ADS8370的最佳性能,在布局时需要注意以下几点:

  • 隔离数字和模拟信号:由于ADS8370通常与数字逻辑设备一起使用,因此需要将关键的模拟信号与数字信号进行隔离,减少干扰。
  • 电源和地的处理:AGND和BDGND引脚应连接到干净的接地平面,避免与微控制器或数字信号处理器的接地端过近。+VA和+VBD电源应连接到独立的电源平面或走线,并进行适当的去耦。
  • 参考电压的处理:如果使用外部参考电压,需要确保参考源能够驱动旁路电容而不产生振荡。建议在REFIN和REFM引脚之间直接连接0.1 - µF的旁路电容。

总结

ADS8370是一款性能卓越的16位A/D转换器,具有高精度、高速度、低功耗等优点。它的多种特性和功能使其在多个领域都有广泛的应用前景。作为电子工程师,在进行设计时,我们需要充分了解其特性和工作原理,并在布局和电源管理等方面进行合理的设计,以充分发挥其性能优势。你在使用类似ADC的过程中遇到过哪些问题呢?欢迎在评论区分享你的经验和见解。
