在电子设计领域,模数转换器(ADC)是连接模拟世界和数字世界的桥梁,其性能直接影响到整个系统的精度和稳定性。今天,我们就来深入探讨德州仪器(TI)的一款高性能ADC——ADS8509。

文件下载:ads8509.pdf

一、ADS8509概述

逐次逼近寄存器
逐次逼近寄存器

ADS8509是一款采用先进CMOS结构的完整16位采样模数转换器。它集成了16位基于电容的逐次逼近寄存器(SAR)ADC,具备采样保持、参考、时钟和串行数据接口等功能。该转换器的采样率高达250kHz,输入范围灵活多样,包括4V、5V、10V、±3.33V、±5V和±10V等,能够满足不同应用场景的需求。

二、关键特性解析

2.1 高性能指标

  • 高精度转换:ADS8509的最大积分线性误差(INL)为±2 LSB,最大差分线性误差(DNL)为±1 LSB,16位无丢失码,确保了高精度的模数转换。
  • 低功耗设计:在250KSPS的采样率下,典型功耗仅为70mW,适用于对功耗要求较高的应用。
  • 宽输入范围:支持多种输入范围,为不同的信号采集提供了便利。

2.2 灵活的接口设计

  • SPI兼容串行输出:具备SPI兼容的串行输出接口,并支持菊花链(TAG)功能,方便多个转换器级联使用。
  • 简单的DSP接口:提供简单的DSP接口,便于与数字信号处理器进行连接和通信。

2.3 丰富的封装形式

ADS8509提供20引脚SO和28引脚SSOP两种封装形式,可根据实际应用需求进行选择。

三、应用领域广泛

ADS8509的高性能和灵活性使其在多个领域得到了广泛应用,包括工业过程控制、数据采集系统、数字信号处理、医疗设备和仪器仪表等。在这些应用中,ADS8509能够准确地将模拟信号转换为数字信号,为系统的精确控制和数据分析提供支持。

四、电气特性详解

4.1 模拟输入特性

  • 电压范围和阻抗:模拟输入电压范围多样,输入阻抗和电容特性也有明确的规格。例如,输入电容为50pF,确保了信号的稳定传输。
  • 吞吐量和精度:吞吐量速率为250kHz,能够快速完成模数转换。同时,在直流精度方面,INL和DNL指标优秀,保证了转换结果的准确性。

4.2 数字输入输出特性

  • 逻辑电平:数字输入的逻辑电平有明确的规定,如低电平输入电压(VIL)为 -0.3V至0.8V,高电平输入电压(VIH)为2.0V至VDIG +0.3V。
  • 数据格式和时钟:支持16位串行数据输出,数据格式可选择二进制补码或直二进制。数据时钟可选择内部或外部时钟,内部时钟在传输数据时输出,频率为9MHz;外部时钟频率范围为0.1至26MHz。

4.3 参考特性

  • 内部参考电压:内部参考电压典型值为2.5V,漂移为8ppm/°C。
  • 外部参考电压范围:外部参考电压范围为2.3V至2.7V,能够满足不同的应用需求。

五、引脚配置与功能

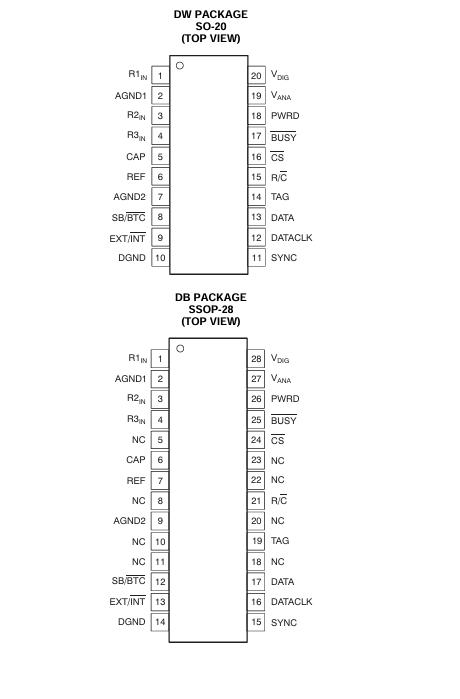

ADS8509的引脚配置清晰,每个引脚都有特定的功能。例如,AGND1和AGND2为模拟地,BUSY为忙输出信号,CAP为参考缓冲电容引脚等。通过合理连接这些引脚,可以实现ADS8509的正常工作。

六、基本操作与数据读取

6.1 基本操作

ADS8509的转换由CS和R/C两个信号控制,这两个信号内部进行或运算。当CS为低电平且R/C为低电平时,转换开始。BUSY信号在转换开始时变为低电平,转换完成且数据锁存到输出移位寄存器后变为高电平。

6.2 数据读取

转换结果在BUSY信号变为高电平时可用,数据以串行方式输出,格式由SB/BTC引脚控制。数据可以使用内部时钟或外部时钟进行输出,EXT/INT引脚控制时钟选择。在外部时钟模式下,TAG输入可用于级联多个转换器。

七、模拟输入设计要点

7.1 输入范围连接

ADS8509提供多种模拟输入范围,通过不同的引脚连接方式实现。例如,±10V输入范围的连接方式与+5V输入范围不同,具体连接可参考相关表格。

7.2 过电压保护和驱动电路

模拟输入引脚具有+25V过电压保护功能,输入信号应参考AGND1,以减少接地环路问题。建议使用低阻抗源驱动模拟输入,如OPA627或OPA132等驱动电路。

7.3 参考电压选择

ADS8509可以使用内部2.5V参考电压或外部参考电压。外部参考电压连接到REF引脚时,会绕过内部参考。参考电压的选择会影响到转换的精度和性能。

八、总结与建议

ADS8509是一款性能卓越的16位采样模数转换器,具有高精度、低功耗、灵活的接口和丰富的应用场景等优点。在设计过程中,需要注意以下几点:

  • 合理选择输入范围和参考电压,以满足系统的精度要求。
  • 注意引脚的连接和信号的时序,确保转换器的正常工作。
  • 在使用外部时钟时,要注意时钟的稳定性和与内部时钟的同步问题。

希望通过本文的介绍,能帮助电子工程师更好地了解和应用ADS8509这款优秀的模数转换器。在实际设计中,大家可以根据具体需求进行灵活调整,充分发挥ADS8509的性能优势。你在使用ADS8509的过程中遇到过哪些问题呢?欢迎在评论区分享交流。
