ADC084S021：一款高性能8位A/D转换器的详细解析



在电子设计领域，A/D转换器是模拟世界与数字世界之间的桥梁，其性能直接影响到整个系统的精度和稳定性。今天，我们就来深入探讨德州仪器（TI）推出的ADC084S021——一款4通道、采样率范围为50 Ksps至200 Ksps的8位A/D转换器。

文件下载：adc084s021.pdf

一、产品概述

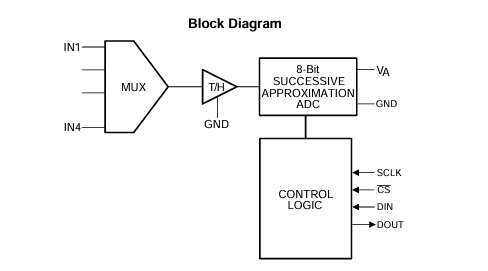

ADC084S021是一款低功耗的CMOS 8位模拟 - 数字转换器，采用连续逼近寄存器（SAR）架构，并内置跟踪保持电路。它具有高速串行接口，输出的串行数据为直二进制格式，兼容SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口。该转换器在2.7 V至5.25 V的单电源供电下工作，适用于多种便携式系统和工业应用。

二、关键特性

2.1 多通道输入

ADC084S021提供四个输入通道（IN1 - IN4），可同时处理多个模拟信号，大大提高了系统的集成度和数据采集能力。这使得它在需要同时监测多个参数的应用中表现出色，如工业自动化、仪器仪表等。

2.2 宽采样率范围

与传统A/D转换器不同，ADC084S021在50 Ksps至200 Ksps的采样率范围内都能保证良好的性能。这种灵活性使得设计师可以根据具体应用需求选择合适的采样率，从而在速度和功耗之间找到最佳平衡点。

2.3 低功耗设计

在功耗方面，ADC084S021表现优异。在3 V供电时，典型功耗仅为1.6 mW；在5 V供电时，典型功耗为5.8 mW。此外，它还具备掉电功能，在3 V供电下掉电功耗可低至0.12 µW，在5 V供电下为0.35 µW。这使得它非常适合对功耗敏感的便携式设备。

2.4 高精度性能

该转换器的积分非线性（INL）和差分非线性（DNL）典型值均为±0.04 LSB，信号 - 噪声比（SNR）典型值为49.6 dB。这些指标保证了转换结果的高精度和可靠性，能够满足大多数应用对数据精度的要求。

三、应用领域

3.1 便携式系统

由于其低功耗和宽电源电压范围，ADC084S021非常适合用于便携式设备，如手持仪器、可穿戴设备等。在这些应用中，低功耗可以延长电池续航时间，而宽电源电压范围则增加了电源设计的灵活性。

3.2 远程数据采集

在远程数据采集系统中，ADC084S021的多通道输入和高速串行接口可以方便地与传感器和通信模块连接，实现对多个参数的实时采集和传输。

3.3 仪器仪表和控制系统

在仪器仪表和控制系统中，高精度的A/D转换是保证系统性能的关键。ADC084S021的高精度性能和宽采样率范围可以满足这些应用对数据采集的要求，确保系统的稳定性和可靠性。

四、技术规格

4.1 绝对最大额定值

在使用ADC084S021时，需要注意其绝对最大额定值。例如，电源电压VA的范围为 - 0.3 V至6.5 V，任何引脚到GND的电压范围为 - 0.3 V至VA + 0.3 V。超出这些额定值可能会导致器件永久性损坏，因此在设计过程中必须严格遵守。

4.2 推荐工作条件

为了保证ADC084S021的正常工作和性能，推荐的工作条件包括电源电压VA为2.7 V至5.25 V，数字输入电压为 - 0.3 V至VA，模拟输入电压为0 V至VA，时钟频率为0.8 MHz至3.2 MHz，工作温度范围为 - 40°C至85°C。

4.3 电气特性

ADC084S021的电气特性包括静态和动态转换特性、模拟输入特性、数字输入和输出特性以及电源特性等。例如，其分辨率为8位，无失码现象；INL和DNL的典型值均为±0.04 LSB；SNR典型值为49.6 dB等。这些特性是评估转换器性能的重要指标，设计师在选择和使用时需要根据具体应用进行综合考虑。

五、功能描述

5.1 工作模式

ADC084S021有两种主要工作模式：跟踪模式和保持模式。在跟踪模式下，采样电容与模拟输入通道相连，采集输入电压；在保持模式下，采样电容与地相连，保持采样电压，并进行A/D转换。

5.2 时序要求

该转换器的时序要求非常重要，包括SCLK和CS的时序关系、数据的建立和保持时间等。例如，CS的下降沿启动转换，每个转换周期需要16个SCLK周期。设计师在设计电路时，必须严格按照时序要求进行设计，以确保转换器的正常工作。

5.3 寄存器映射

ADC084S021的控制寄存器用于选择输入通道。通过向DIN引脚写入相应的数据，可以设置控制寄存器的位，从而选择要采样和转换的输入通道。

六、应用设计

6.1 典型应用电路

在典型应用中，ADC084S021通常与微处理器或DSP连接，通过SPI等串行接口进行数据传输。同时，为了保证电源的稳定性，需要使用线性稳压器或提供足够的去耦电容。例如，可以使用TI的LP2950低 dropout 电压调节器为ADC084S021供电，并在电源引脚附近添加电容网络进行去耦。

6.2 设计注意事项

在设计过程中，需要注意以下几点：

• 电源管理：合理选择电源电压和采样率，以平衡功耗和性能。可以通过降低采样率或在不需要转换时进入掉电模式来降低功耗。
• 噪声考虑：为了减少电源噪声对转换器性能的影响，应尽量减小输出负载电容，并在必要时使用串联电阻来限制电容的充放电电流。
• 布局设计：为了保证ADC084S021的性能，需要注意电路的布局。例如，将模拟输入线和数字线分开布线，避免相互干扰；在电源引脚附近添加旁路电容，以减少电源噪声等。

七、总结

ADC084S021是一款性能优异、功能丰富的8位A/D转换器，具有多通道输入、宽采样率范围、低功耗、高精度等特点。它适用于多种应用领域，如便携式系统、远程数据采集、仪器仪表和控制系统等。在使用过程中，设计师需要根据具体应用需求，合理选择工作条件和设计参数，以充分发挥其性能优势。同时，严格遵守技术规格和时序要求，注意电源管理、噪声考虑和布局设计等方面的问题，确保系统的稳定性和可靠性。
