在电子工程师的日常设计工作中,A/D转换器是连接模拟世界与数字世界的关键桥梁。今天,我们要深入探讨德州仪器(TI)的一款高性能A/D转换器——ADC084S051,它以其独特的特性和出色的性能,在众多应用领域中展现出强大的竞争力。
文件下载:adc084s051.pdf


ADC084S051是一款低功耗、四通道CMOS 8位模拟 - 数字转换器,配备高速串行接口。与传统仅在单一采样率下规定性能的转换器不同,它在500 ksps至1 Msps的采样率范围内都有全面的性能指标。该转换器基于逐次逼近寄存器(SAR)架构,并内置跟踪保持电路,能够同时处理多达四个输入信号,适用于多种应用场景。
ADC084S051在200 ksps至500 ksps的采样率范围内都能稳定工作,为不同应用需求提供了灵活的选择。这种宽范围的采样率支持,使得它能够适应各种数据采集和处理的速度要求。

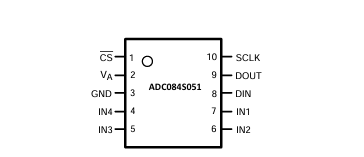

四个输入通道(IN1 - IN4)的设计,让它可以同时采集多个模拟信号,大大提高了系统的集成度和数据采集效率。在需要同时监测多个参数的应用中,如工业自动化、仪器仪表等领域,这种多通道设计显得尤为重要。
支持2.7V - 5.25V的单电源供电,并且具有低功耗特性。以3V供电时,典型功耗仅为2.2 mW;以5V供电时,典型功耗为7.1 mW。此外,它还具备掉电模式,在3V供电下掉电功耗仅为0.12 µW,5V供电下为0.35 µW,有效降低了系统的整体功耗,延长了电池供电设备的续航时间。
电源的稳定性对ADC的性能至关重要。建议使用专用的线性稳压器为ADC084S051供电,并在电源引脚附近添加适当的去耦电容,以减少电源噪声的影响。同时,要注意电源电压的范围,确保在2.7V - 5.25V之间。
为了保证ADC的最佳性能,输入信号应来自低阻抗源,以减少采样电容充电过程中的失真。在采样动态信号时,还应添加带通或低通滤波器,以减少谐波和噪声,提高动态性能。
严格遵守ADC084S051的时序要求,特别是CS和SCLK的时序关系。在设计电路时,要确保满足最小的建立时间(tcsu)和保持时间(tCLH),以避免数据传输错误。
ADC084S051凭借其宽采样率范围、多通道设计、低功耗、高精度等优点,成为电子工程师在设计数据采集和处理系统时的理想选择。在实际应用中,只要我们注意电源设计、输入信号处理和时序要求等方面的问题,就能够充分发挥其性能优势,为各种应用场景提供可靠的解决方案。
