深入解析ADC104S051:高性能10位A/D转换器的特性与应用

电子说

1.4w人已加入

描述



在电子设计领域,A/D转换器(ADC)是模拟信号与数字信号之间的桥梁,其性能直接影响到整个系统的精度和可靠性。今天,我们就来详细探讨一下德州仪器(TI)的ADC104S051,这是一款具有诸多出色特性的4通道、200 ksps至500 ksps、10位A/D转换器。

文件下载:adc104s051.pdf

一、产品概述

数字转换器
数字转换器

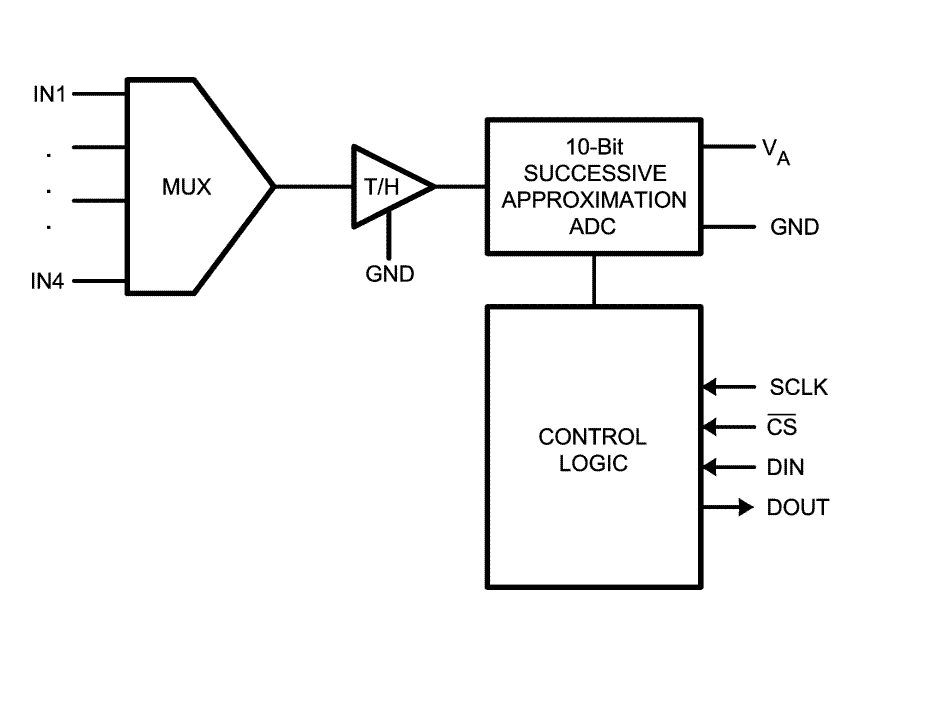

ADC104S051是一款低功耗的四通道CMOS 10位模拟 - 数字转换器,拥有高速串行接口。与传统仅在单一采样率下规定性能的做法不同,它在200 ksps至500 ksps的采样率范围内都有完整的性能规格。该转换器基于逐次逼近寄存器(SAR)架构,并内置跟踪 - 保持电路,可配置为接受多达四个输入信号。

特性亮点

  1. 多采样率支持:能在200 ksps至500 ksps的采样率范围内工作,可根据不同应用需求灵活调整。
  2. 四输入通道:提供四个输入通道,方便同时处理多个模拟信号。
  3. 可变电源管理:采用2.7V - 5.25V的单电源供电,并且具备不同模式下的电源管理能力,可有效降低功耗。

应用场景

  1. 便携式系统:由于其低功耗特性,非常适合应用于对电源续航要求较高的便携式设备中。
  2. 远程数据采集:可实现对远程模拟信号的准确采集和数字化处理。
  3. 仪器仪表和控制系统:为仪器仪表和控制系统提供高精度的模拟信号转换功能。

二、关键规格参数

静态特性

  • DNL(差分非线性):典型值为± 0.13 LSB,这意味着在转换过程中相邻两个量化台阶的实际大小与理想大小的偏差较小,保证了转换的线性度。
  • INL(积分非线性):典型值为 + 0.20/−0.10 LSB,反映了整个转换曲线与理想直线的偏差程度。
  • OFFSET ERROR(偏移误差):最大为±0.5 LSB,影响了零点附近的转换精度。

动态特性

  • SNR(信噪比):典型值为62.7 dB,较高的信噪比表明该转换器能够在噪声环境中准确地提取信号。
  • SINAD(信号与噪声和失真比):在特定条件下可达61.7 dB,综合考虑了噪声和失真对信号的影响。
  • THD(总谐波失真):最大为 - 85 dB,说明输出信号中谐波成分较少,信号质量较高。

电源特性

  • 功耗:在3V供电时,典型功耗为2.7 mW;在5V供电时,典型功耗为8.6 mW。并且在关机模式下,功耗可大幅降低,如在5V供电关机模式下仅为0.47 μW。

三、引脚描述与连接

模拟输入引脚(IN1 - IN4)

引脚4 - 7为模拟输入引脚,这些信号的范围可以从0V到VA,用于接收外部的模拟信号。

数字输入输出引脚

  • SCLK(数字时钟输入):引脚10,直接控制转换和读出过程,其时钟频率范围为50 KHz至16 MHz。
  • DOUT(数字数据输出):引脚9,转换结果以串行数据的形式从该引脚输出,且在SCLK的下降沿时钟输出。
  • DIN(数字数据输入):引脚8,通过该引脚在SCLK的上升沿将数据写入ADC104S051的控制寄存器。
  • CS(芯片选择):引脚1,在CS的下降沿开始转换过程,只要CS保持低电平,转换就会持续进行。

电源引脚

  • VA(正电源引脚):引脚2,应连接到2.7V - 5.25V的稳定电源,并通过一个1 μF电容和一个0.1 μF的单片电容旁路到GND,以减少电源噪声。
  • GND(接地引脚):引脚3,为电源和信号提供接地回路。

四、工作原理与操作

工作模式

ADC104S051有跟踪模式和保持模式。在跟踪模式下,开关SW1将采样电容连接到四个模拟输入通道之一,SW2平衡比较器输入;在保持模式下,SW1将采样电容连接到地,保持采样电压,SW2使比较器失衡,然后控制逻辑指示电荷再分配DAC向采样电容添加固定量的电荷,直到比较器平衡,此时DAC的数字输入即为模拟输入电压的数字表示。

串行帧操作

一个串行帧从CS的下降沿开始,到CS的上升沿结束,每个帧必须包含16个SCLK上升沿的整数倍。在CS为高电平时,ADC输出数据(DOUT)处于高阻态,CS为低电平时DOUT有效,同时CS还可作为输出使能信号。在每个转换周期中,前3个SCLK周期ADC处于跟踪模式,接下来的13个SCLK周期完成转换并输出数据。

五、应用电路设计要点

电源设计

由于ADC104S051的参考电压为电源电压,电源噪声会影响其性能。因此,建议使用专用的线性稳压器或提供足够的去耦措施,以减少电源噪声。例如,可以使用德州仪器的LP2950低 dropout 电压调节器为其供电,并在电源引脚附近添加电容网络进行旁路。

模拟输入设计

为了获得最佳性能,模拟输入应采用低阻抗源驱动,以减少采样电容充电引起的失真。对于动态信号采样,还应添加带通或低通滤波器,以减少谐波和噪声,提高动态性能。

数字接口设计

在设计数字接口时,要严格遵守时序规范,确保SCLK、CS和DIN的信号时序符合要求,避免出现数据传输错误。

六、典型性能特性

文档中提供了大量典型性能特性曲线,如DNL、INL与时钟频率的关系,SNR与电源、输入频率的关系等。这些曲线可以帮助工程师在不同的工作条件下预测ADC的性能,从而优化设计。

七、总结

ADC104S051以其出色的性能、灵活的配置和低功耗特性,成为了便携式系统、远程数据采集和仪器仪表控制等领域的理想选择。在实际应用中,电子工程师需要根据具体的设计需求,合理选择工作参数,优化电路设计,以充分发挥该转换器的优势。同时,要注意电源管理、模拟输入和数字接口的设计要点,确保整个系统的稳定性和可靠性。

大家在使用ADC104S051的过程中遇到过哪些问题或者有什么独特的设计经验呢?欢迎在评论区留言分享。
