跨协议数据互通：ProfiNet 转 EtherNet/IP 网关赋能 Alicat 流量计 + 1500PLC 通讯

​



一、案例背景

某半导体晶圆厂的CVD（化学气相沉积）工序需精确控制硅烷、氨气等危险气体流量。原系统中Alicat流量计与西门子PLC独立运行，无法实现联锁控制。通过远创智控YC-EIPM-PN网关构建安全可靠的供气系统。从而实现了ProfiNet转EtherNet/IP的通讯。

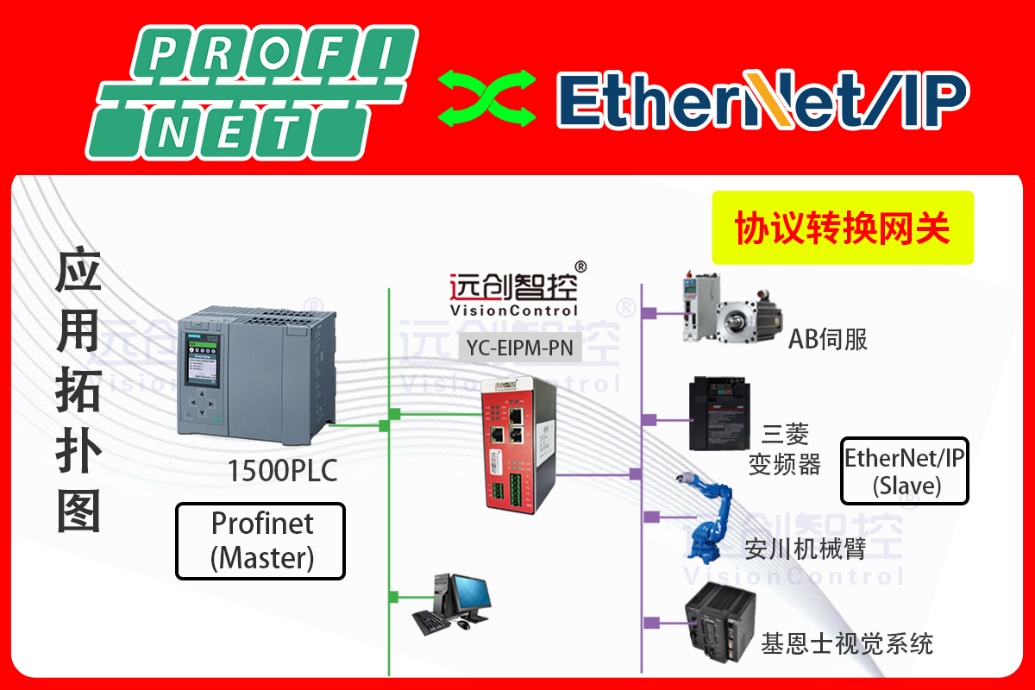

二、设备连接与配置

EtherNet/IP从站：AlicatMC-10000SLPM质量流量计（带RS485冗余接口）

ProfiNet主站：西门子S7-1500PLC（CPU1518-4PN/DP）

协议转换网关：远创智控EtherNet/IP转ProfiNet协议转换网关

三、系统设计与配置

网关支持SIL3安全认证，集成安全扭矩关闭（STO）功能

采用双网关热备方案，切换时间<5ms

通信数据加密（AES-256），符合SEMIS2-0216安全标准

参数配置：

配置4个输入字节（实际流量）和4个输出字节（目标流量）

在西门子PLC中编写安全逻辑块（FB_Safety），实现气体泄漏联锁

3.功能亮点

安全联锁控制：

当检测到流量异常或压力波动时，网关触发PLC安全程序，自动关闭阀门并启动吹扫流程

支持紧急停止按钮与网关的硬线连接，响应时间≤3ms

工艺优化应用：

通过网关实时获取Alicat流量计的气体纯度数据，动态调整沉积时间

建立气体流量与晶圆良率的关联模型，优化工艺参数

数字孪生集成：

网关数据同步至数字孪生系统，实时模拟气体流动状态

4.实施效果

安全等级提升：通过SIL3认证，风险降低99.9%

良率突破：CVD工序良品率从88%提升至93%，单月增加收益150万美元

合规性保障：满足SEMI、OSHA等国际安全标准，支持FDA审计

四、总结

远创智控YC-EIPM-PN协议转换网关在新能源、汽车制造及半导体等战略新兴领域的规模化应用，充分印证了其作为工业互联网架构核心组件的重要地位。该设备通过实现ProfiNet与EtherNet/IP协议的无缝互操作，不仅有效解决了跨品牌工业设备的通信孤岛问题，更构建了支撑智能制造创新的数字底座。

（具体内容配置过程及其他相关咨询可联系杨工。）
