探索NSD070AL开关二极管：特性、参数与应用解析

在电子工程师的日常设计工作中，开关二极管是一种常见且关键的电子元件。今天，我们就来深入了解一下ON Semiconductor推出的NSD070AL开关二极管，探讨其特性、参数以及在实际设计中的应用。

文件下载：onsemi NSVD070AL小信号开关二极管.pdf

器件概述

NSD070AL是一款由ON Semiconductor生产的开关二极管，具有NSV前缀，适用于汽车和其他有独特场地及控制变更要求的应用场景。它通过了AEC - Q101认证，具备PPAP能力，且符合无铅、无卤素/BFR以及RoHS标准，环保性能出色。

一、最大额定值

在使用NSD070AL时，必须严格关注其最大额定值，因为超过这些数值可能会损坏器件，影响其功能和可靠性。该二极管采用CASE 318 SOT - 23封装，其最大额定值如下：

1. 反向电压（VR）：最大值为70V。这意味着在实际应用中，施加在二极管上的反向电压不能超过这个值，否则可能导致二极管反向击穿，影响电路正常工作。
2. 正向电流（DC）（IF）：为200mA。在直流电路中，通过二极管的正向电流应控制在这个范围内，以保证二极管的安全运行。
3. 非重复峰值正向电流（t = 1.0s）（IFSM）：可达500mA。此参数表示在短时间（1.0s）内，二极管能够承受的最大正向电流冲击。

恢复时间等效测试电路

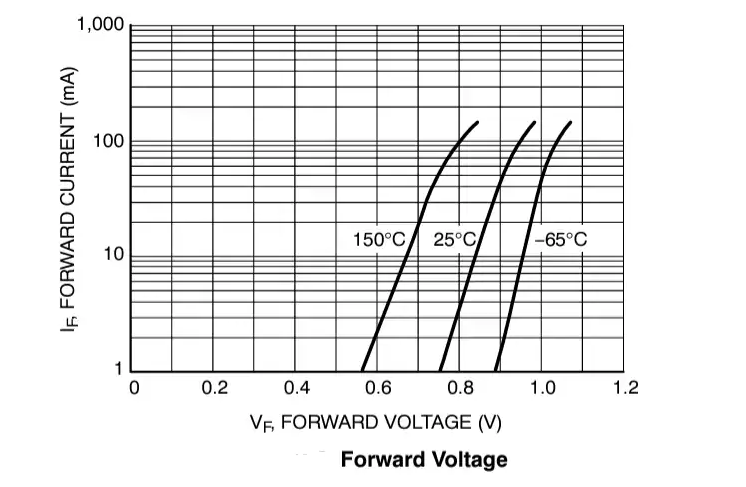

典型特性图

尺寸图

二、订购信息

NSD070AL有两种具体型号可供选择，它们都采用SOT - 23（无铅）封装，并且以3,000个/卷带和卷盘的方式进行包装：

1. NSD070ALT1G
2. NSVD070ALT1G

如果你需要了解关于卷带和卷盘的详细规格，包括零件方向和卷带尺寸等信息，可以参考ON Semiconductor的《Tape and Reel Packaging Specifications Brochure, BRD8011/D》。

三、热特性

虽然文档中热特性部分的表格信息不太完整，但我们知道在实际设计中，热特性是非常重要的。良好的散热设计可以保证二极管在工作过程中温度处于合理范围，从而提高其稳定性和可靠性。例如，选择合适的PCB板材和布局，确保有足够的散热面积等。对于这款二极管，可能需要根据具体的应用场景和功率要求，进一步研究其热特性，以优化散热设计。

四、电气特性

文档给出了NSD070AL在环境温度$T_{A}=25^{\circ} C$（除非另有说明）时的电气特性，这对于工程师进行电路设计和性能评估非常关键。

1. 关断特性

• 反向击穿电压（V(BR)）：在反向电压$VR = 70 Vdc$时，反向击穿电压为70V。这表明当反向电压达到70V时，二极管会开始反向击穿，在设计中需要避免这种情况的发生，以保护二极管和整个电路。
• 反向电压泄漏电流（IR）：在$VR = 70 Vdc$时，泄漏电流最大值为5.0nA；当$VR = 70 Vdc$且结温$TJ = 150^{\circ}C$时，泄漏电流最大值为80nA。泄漏电流越小，说明二极管的反向截止性能越好。
• 二极管电容（CD）：在$VR = 0V$、频率$f = 1.0 MHz$时，典型值为1.0pF，最大值为2.0pF。电容值的大小会影响二极管在高频电路中的性能，较小的电容可以减少信号的损耗和失真。

  2. 正向特性

• 正向电压（VF）：在不同的正向电流下，正向电压有所不同。当$IF = 1.0mA$时，正向电压最大为900mV；$IF = 10mA$时，最大为1000mV；$IF = 50mA$时，最大为1100mV；$IF = 150mA$时，最大为1250mV。正向电压的大小会影响电路的功耗和效率，在设计中需要根据实际需求选择合适的正向电流。

  3. 反向恢复时间（trr）

  在$IF = IR = 10mA$的条件下，反向恢复时间最大为3.0ns。反向恢复时间越短，二极管的开关速度越快，适合应用于高频开关电路中。

五、机械尺寸和封装信息

1. 封装尺寸

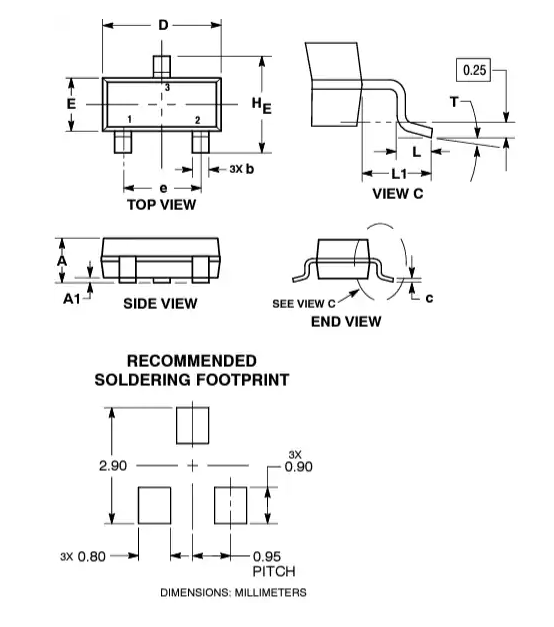

NSD070AL采用SOT - 23（TO - 236）封装，文档给出了其详细的封装尺寸，包括毫米和英寸两种单位的最小、标称和最大值。这些尺寸信息对于PCB布局和焊接工艺的设计非常重要，工程师需要根据这些尺寸来确定焊盘的大小和间距，确保二极管能够正确安装和焊接。

2. 标记图和推荐焊接脚印

文档还提供了标记图和推荐焊接脚印的信息。标记图可以帮助工程师识别二极管的引脚和型号等信息，而推荐焊接脚印则是确保焊接质量和可靠性的重要参考。在焊接过程中，需要按照推荐的脚印尺寸和布局进行设计，以避免出现焊接不良等问题。

六、应用场景思考

基于NSD070AL的特性和参数，我们可以推测它适用于以下一些应用场景：

1. 汽车电子：由于其具有适用于汽车应用的NSV前缀，并且通过了AEC - Q101认证，能够满足汽车电子对于可靠性和安全性的严格要求。可以应用于汽车的传感器电路、控制电路等，实现信号的开关和隔离功能。
2. 高频开关电路：其较短的反向恢复时间和较小的二极管电容，使其非常适合在高频开关电路中使用，如开关电源、射频电路等。在这些电路中，快速的开关速度和低电容可以减少能量损耗和信号失真，提高电路的性能。
3. 低功耗电路：较低的正向电压和反向泄漏电流，使得NSD070AL在低功耗电路中具有优势。可以应用于电池供电的设备，如便携式电子设备、物联网传感器等，有助于延长电池的使用寿命。

作为电子工程师，在实际设计中，我们需要根据具体的应用需求，综合考虑NSD070AL的各项特性和参数，合理选择和使用这款二极管。同时，还需要注意其最大额定值和使用条件，确保电路的稳定性和可靠性。你在使用开关二极管时，有没有遇到过一些特殊的设计挑战呢？欢迎在评论区分享你的经验。
