在电子工程师的日常设计工作中,数模转换器(DAC)是实现数字信号到模拟信号转换的关键元件,其性能优劣直接影响到整个系统的精度和稳定性。今天,我们就来深入探讨一款性能卓越的四通道电压输出DAC——DAC7554。
文件下载:dac7554.pdf


DAC7554是德州仪器(TI)推出的一款四通道电压输出DAC,具有出色的线性度和单调性。它采用了单2.7 - 5.5V电源供电,输出放大器能够以5μs的建立时间驱动2kΩ、200pF的负载,实现轨到轨输出,输出范围可通过外部电压基准进行设置。该器件还具备超低毛刺能量、超低串扰和低功耗等优点,非常适合电池供电的便携式应用。
DAC7554的架构由一个电阻串DAC和一个输出缓冲放大器组成。输入编码为无符号二进制,理想输出电压由公式 $V_{OUT} = REFIN × D / 4096$ 计算得出,其中D为加载到DAC寄存器的二进制代码的十进制等效值,范围从0到4095。
电阻串部分由一系列阻值为R的电阻组成,加载到DAC寄存器的数字代码决定了从电阻串的哪个节点提取电压输入到输出放大器。DAC7554采用四个独立的电阻串,有效减少了通道间的串扰。
输出缓冲放大器能够实现轨到轨的电压输出,输出范围为0V至VDD。它可以驱动2kΩ并联最大1000pF的负载到地,压摆率为1V/μs,在输出空载时半量程建立时间为3μs。
四个DAC共用一个参考输入引脚,参考输入无缓冲。用户可以使用低至0.25V、高至VDD的参考电压,建议在外部电路中使用缓冲参考(如REF3140),输入阻抗典型值为25kΩ。
上电时,所有内部寄存器清零,所有通道输出零电平,直到写入有效数据。DAC7554具有灵活的关断功能,用户可以单独对每个通道进行关断操作,也可以同时关断所有通道,关断时每个通道可以选择1kΩ、100kΩ或高阻(Hi - Z)的输出阻抗。
DAC7554通过一个多功能的3线串行接口进行控制,时钟速率最高可达50MHz,兼容SPI、QSPI、Microwire和DSP接口标准。输入移位寄存器为16位宽,DAC数据以16位字的形式在串行时钟输入(SCLK)的控制下加载到器件中。16位字由四个控制位和12位DAC数据组成,数据格式为直接二进制,全零对应0V输出,全一对应满量程输出($V_{REF} - 1LSB$)。数据按MSB(第15位)优先加载,前两位(LD1和LD0)决定输入寄存器、DAC寄存器或两者是否用移位寄存器输入数据更新,第13位和第12位(Sel1和Sel0)决定数据是用于DAC A、B、C、D还是所有DAC。
文档中给出了大量的典型特性曲线,包括线性误差和差分线性误差与数字输入代码的关系、零刻度误差和满刻度误差与电源电压的关系、大信号建立时间、最坏情况毛刺和通道间串扰等。这些曲线直观地展示了DAC7554在不同工作条件下的性能表现,为工程师在设计过程中提供了重要的参考依据。
由于其出色的线性度、低毛刺和低串扰特性,DAC7554非常适合用于波形生成(从直流到10kHz)。它的大信号建立时间为5μs,支持200KSPS的更新速率,如果生成的波形在连续DAC更新之间由小电压步长组成,更新速率可以超过1MSPS。为了获得高动态范围,建议使用REF3140(4.096V)或REF02(5.0V)作为参考电压。
在工业控制应用中,DAC7554可以用于生成±5V、±10V和±12V的输出。通过与四运算放大器(OPA4130)和电压基准(REF3140)配合使用,可以实现宽电压摆幅的输出。在控制回路中,DAC7554的偏移和增益误差对回路精度影响较小,可以通过调整电阻和参考电压来设置所需的增益和偏移电压。

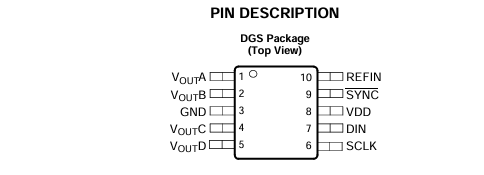

DAC7554采用10引脚的MSOP封装,有两种包装形式可供选择:80件装的管装(DAC7554IDGS)和2500件装的卷带包装(DAC7554IDGSR)。在订购时,需要注意不同包装形式对应的订购编号和运输介质。
DAC7554以其卓越的性能、灵活的接口和丰富的功能,为电子工程师在设计数模转换电路时提供了一个优秀的选择。无论是在便携式设备、工业控制还是波形生成等领域,DAC7554都能够发挥出其独特的优势,帮助工程师实现更高效、更精确的设计。在实际应用中,工程师可以根据具体的需求,结合文档中的典型特性曲线和应用信息,合理选择外部元件和工作参数,以充分发挥DAC7554的性能。大家在使用DAC7554的过程中,有没有遇到过一些特别的问题或者有一些独特的应用经验呢?欢迎在评论区分享交流。
