探索DAC5675A：14位、400-MSPS数模转换器的卓越性能与应用



在电子工程领域，数模转换器（DAC）作为连接数字世界和模拟世界的桥梁，其性能的优劣直接影响到整个系统的表现。今天，我们将深入探讨德州仪器（TI）的DAC5675A，一款14位、400-MSPS的数模转换器，了解它的特点、应用以及设计要点。

文件下载：dac5675a.pdf

一、DAC5675A的主要特性

1. 电源与功耗

DAC5675A采用单3.3V电源供电，在时钟频率$f{CLK}=400 MSPS$、输出频率$f{OUT }=70 MHz$时，功耗仅为660mW。这种低功耗设计使得它在对功耗敏感的应用中表现出色，能够有效降低系统的整体能耗。

2. 输出特性

它提供标称20mA的满量程差分电流输出，支持单端和差分应用。输出电流可直接驱动负载，无需额外的外部输出缓冲器，输出参考模拟电源电压$AV DD$。输出电流范围可在2mA至20mA之间调节，这种灵活性使得它能够适应不同的负载需求。

3. 高速性能

具备400MSPS的更新速率，能够满足高速数据处理的要求。其LVDS兼容输入接口，支持高速数字数据输入。LVDS技术具有低差分电压摆幅和低恒定功耗的特点，能够在高频下实现低噪声的数据传输，有效降低电磁干扰（EMI）。

4. 出色的动态性能

• 无杂散动态范围（SFDR）：在70MHz中频、400MSPS时钟频率下，SFDR可达 - 69dBc，能够有效抑制杂散信号，提高信号的纯度。
• W - CDMA邻道功率比（ACPR）：在不同的中频和时钟频率下，ACPR表现优异，如在30.72MHz中频、122.88MSPS时钟频率下为 - 73dBc，在61.44MHz中频、245.76MSPS时钟频率下为 - 71dBc。

二、应用领域

1. 蜂窝基站收发信机发射通道

支持CDMA（WCDMA、CDMA2000、IS - 95）和TDMA（GSM、IS - 136、EDGE/GPRS）等多种通信标准，适用于单载波和多载波应用。其出色的动态性能和高速处理能力，能够满足蜂窝通信系统对信号质量和数据传输速率的要求。

2. 测试与测量

可用于任意波形生成、直接数字合成（DDS）等测试与测量应用。在这些应用中，DAC5675A能够精确地将数字信号转换为模拟波形，为测试和测量提供准确的信号源。

3. 电缆调制解调器前端

在电缆调制解调器前端，DAC5675A可将数字信号转换为模拟信号，实现高速数据的传输。

三、详细规格与特性分析

1. 绝对最大额定值

对电源电压、输入电压、电流等参数规定了绝对最大额定值，如AVDD和DVDD的电压范围为 - 0.3V至 + 3.6V，不同引脚的电压和电流也有相应的限制。在设计过程中，必须确保设备的工作参数不超过这些额定值，以避免对设备造成永久性损坏。

2. ESD额定值

具备一定的静电放电（ESD）保护能力，人体模型（HBM）的ESD额定值为 + 1000V，带电设备模型（CDM）的ESD额定值为 + 250V。在实际使用中，仍需注意静电防护，避免因静电放电对设备造成损坏。

3. 推荐工作条件

• 电源电压：模拟电源AVDD和数字电源DVDD的推荐电压范围为3.15V至3.6V，模拟电源电流I(AVDD)典型值为115mA，数字电源电流I(DVDD)典型值为85mA。
• 输出电流：满量程输出电流范围为2mA至20mA，输出合规范围为$AV{DD}-1$至$AV{DD}+0.3 V$。
• 时钟接口：时钟输入频率最高可达400MHz，时钟差分电压$|CLK - CLKC|$为0.4V至0.8Vpp，时钟占空比为40%至60%，共模电压范围为1.6V至2.4V。

4. 热性能信息

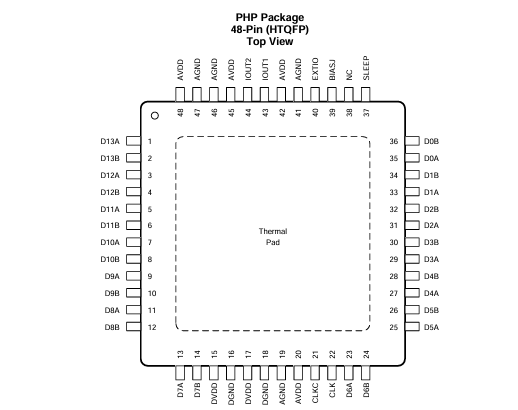

采用48引脚的HTQFP PowerPad封装，具有良好的热性能。结到环境的热阻$R_{θJA}$为31.3°C/W，能够有效散热，保证设备在不同环境温度下的稳定工作。

5. 直流和交流电气特性

• 直流特性：分辨率为14位，积分非线性（INL）为 - 4至 + 1.5LSB，差分非线性（DNL）为 - 2至 ± 0.6LSB，具有良好的线性度。输出电流、偏移误差、增益误差等参数也在规定范围内，确保了输出信号的准确性。
• 交流特性：输出更新速率最高可达400MSPS，输出建立时间、传播延迟、上升时间和下降时间等参数都表现出色。总谐波失真（THD）和无杂散动态范围（SFDR）在不同的时钟频率和输出频率下都有较好的表现，能够有效抑制谐波和杂散信号。

四、功能模块与工作原理

1. 数字输入接口

采用低电压差分信号（LVDS）总线输入接口，内部有110Ω电阻用于适当的终端匹配。LVDS接口具有低功耗、低噪声和高速数据传输的优点，能够与高速低电压CMOS ASIC或FPGA实现良好的接口匹配。

2. 时钟输入

具有差分、LVPECL兼容的时钟输入（CLK、CLKC），内部偏置电阻将输入共模电压设置为约2V，输入电阻典型值为670Ω。为了获得最佳的交流性能，建议使用差分LVPECL或正弦波源驱动时钟输入。

3. 电源输入

分别有模拟电源$AV DD$和数字电源$DV DD$，可独立设置电压范围从3.6V到3.15V，这种分离的电源设计能够有效减少数字电路和模拟电路之间的干扰。

4. DAC传输函数

具有电流沉输出，电流通过IOUT1和IOUT2由数字输入D[13:0]A和D[13:0]B控制。支持直二进制编码，D13为最高有效位（MSB），D0为最低有效位（LSB）。当所有D[13:0]输入为高时，满量程电流通过IOUT2；当所有输入为低时，满量程电流通过IOUT1。

5. 参考操作

内部有带隙参考和控制放大器，用于偏置满量程输出电流。满量程输出电流可通过外部电阻$R_{BIAS }$调节，范围从20mA到2mA。带隙参考电压为1.2V，可用于内部或外部参考操作，但在外部参考操作时，需选择高阻抗输入的外部缓冲放大器，以限制带隙负载电流小于100nA。

6. 模拟电流输出

采用电流沉阵列输出，输出阻抗大于300kΩ，并联输出电容为5pF。可通过变压器轻松配置为驱动双端50Ω电缆，提供1:1和4:1阻抗比的配置，能够有效抑制共模噪声源和偶次失真分量，提高信号输出功率。

7. 睡眠模式

通过向SLEEP引脚施加逻辑电平1可激活睡眠模式，此时输出电流关闭，电源电流降至约6mA，能够有效降低设备在待机状态下的功耗。

五、应用与设计实例

1. 典型应用

DAC5675A常用于双载波或单载波发射机，接收输入的数字基带信号，输出模拟载波信号。

2. 设计实例

以生成2载波WCDMA信号为例，详细设计步骤如下：

• 数据处理：在数字处理器中以368.64 Msps的采样率创建中频为92.16 MHz的2载波信号，并将14位样本放置在DAC的14b LVDS输入端口。
• 时钟生成：从368.64 MHz的时钟源生成差分DAC时钟，并提供给DAC的CLKIN引脚。
• 输出连接：将IOUTA和IOUTB差分连接到变压器，以提供单端输出，可使用典型的1:1阻抗变压器。

六、电源与布局建议

1. 电源建议

建议使用推荐工作条件中指定的标称电源电压。在大多数情况下，使用低压差线性稳压器（LDO）电源可获得最佳性能，但只要开关电源的噪声性能可接受，也可直接使用DC - DC开关电源的输出。

2. 布局建议

• 参考布局：以DAC5675A EVM布局为参考，使用单一接地平面，将数字和模拟信号分别布置在电路板的不同区域。
• 信号隔离：将模拟输出与开关时钟和数字信号保持尽可能远的距离，以减少数字电路对模拟输出的耦合干扰。
• 去耦电容：将去耦电容靠近设备的电源引脚放置，以减少电源噪声。

七、总结

DAC5675A作为一款高性能的数模转换器，具有低功耗、高速处理、出色的动态性能和灵活的输出配置等优点。在蜂窝通信、测试与测量、电缆调制解调器等多个领域都有广泛的应用前景。在设计过程中，我们需要充分考虑其电气特性、热性能、电源和布局等因素，以确保设备的稳定运行和最佳性能。希望通过本文的介绍，能够帮助电子工程师更好地了解和应用DAC5675A，为设计出更优秀的电子系统提供参考。你在使用DAC过程中遇到过哪些挑战呢？欢迎在评论区分享你的经验和想法。
