华秋DFM软件丨操作教程——工具菜单-分析工具篇

Hi，各位小伙伴，我们又见面啦！

上一期我们分享了华秋DFM软件中筛选器的使用方法（戳这里回顾：华秋DFM软件丨操作教程——工具菜单-筛选器篇），很多小伙伴反馈说，掌握了这个快速定位的功能后，查找元件、封装再也不是难事了，小编真的替大家开心！

除了筛选定位，在日常设计和生产准备中，大家是不是也经常被这些问题困扰：

◆ 设计完PCB，总担心有没有隐蔽的开路或短路问题，不知如何快速排查？

◆ 需要计算铜箔面积来做散热或成本估算，却只能手动测量，效率很低？

◆ 高速布线时，等长线到底差多少？有没有工具能一键计算长度差异？

◆ 投板前想确认测试点是否足够、位置是否合理，该怎么系统分析？

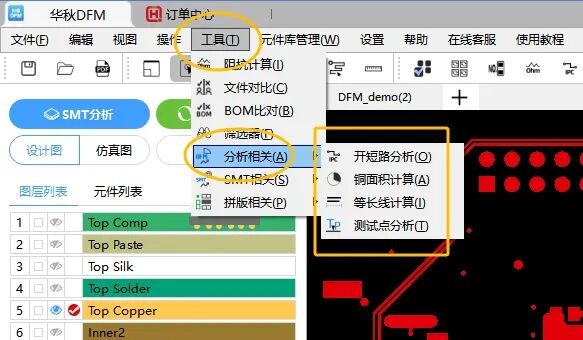

其实，这些看似繁琐的分析与计算，在华秋DFM软件的分析工具里都有对应的实用功能。本期小编就带大家逐一了解开短路分析、铜面积计算、等长线计算、测试点分析这四个高频工具，手把手教你用它们提升设计可靠性与效率～



开短路分析

 提前拦截电气隐患

设计文件在EDA软件里面误操作，或者输出Gerber文件导致连接性问题时有发生，华秋DFM的开短路分析功能可以自动检测PCB设计中的开路（未连接）与短路（不应连接的电气接触），在做板前提前发现连通性问题。

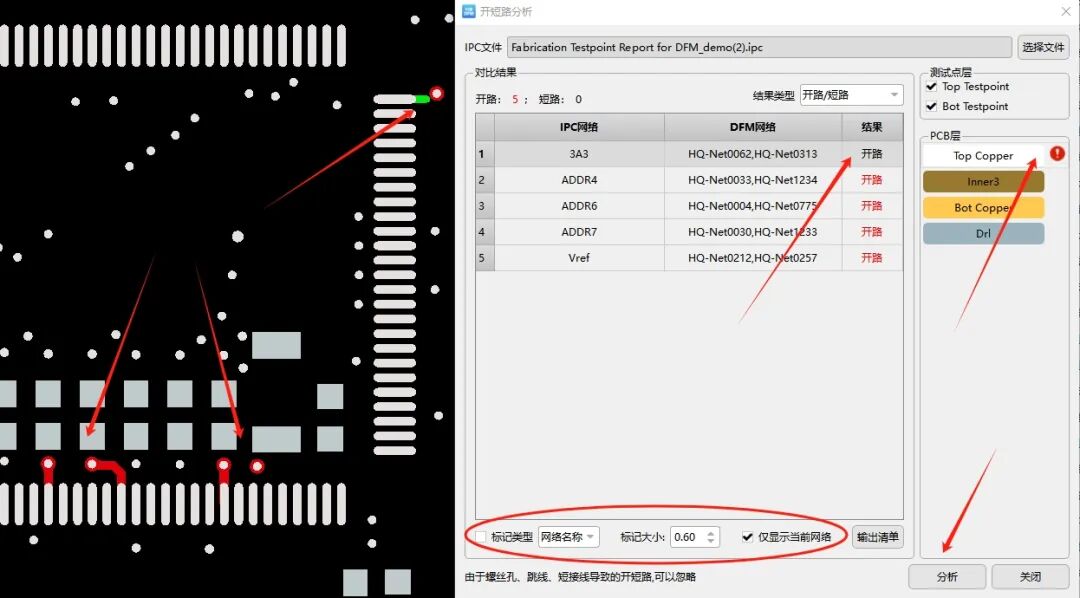

导入PCB文件后（如果导入的是Gerber文件，则需要追加IPC文件），在软件的菜单栏中找到工具—分析相关—开短路分析；标记类型可选字符或网络名称，标记大小可手动填写，最后点击分析，则可获得检查结果；先在左侧对比结果中，选择要查看的网络，然后在右侧PCB层中，点击带红色标记的问题层，直接定位至问题点并高亮显示。

建议在投板前至少执行一次全面分析，尤其注意电源与信号线之间的安全间距是否满足规则。



铜面积计算

 轻松估算成本与散热

快速统计板内各线路层的铜箔面积，适用于成本核算、散热评估、阻抗计算辅助等场景。

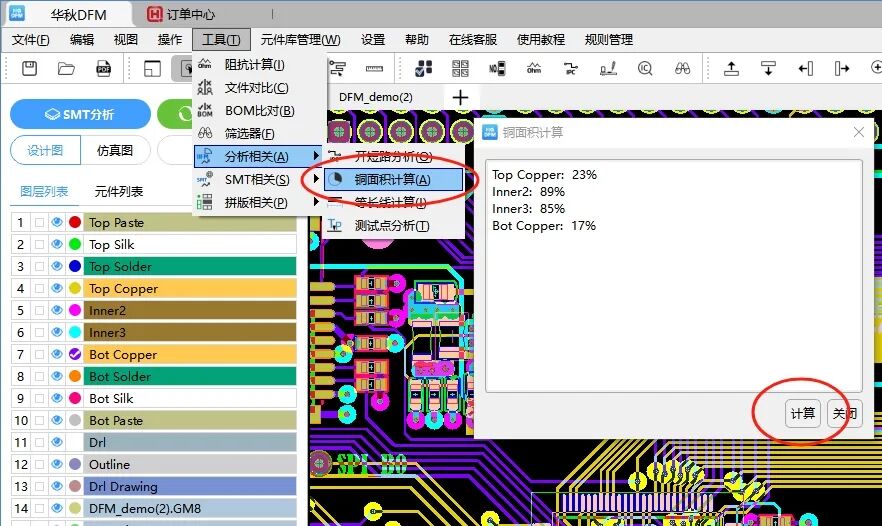

如下图中找到铜面积计算入口，点击计算后结果会显示各线路层铜面积数值。

计算前请确保全部图层已正确加载。



等长线计算

 高速布线必备工具

在高频、高速信号线或有阻抗线的PCB文件中，时长需要控制等长而去人工计算，这样的方式繁琐且费时，华秋DFM软件的等长线计算功能可以自动测量信号线的走线长度，帮助调整时序匹配。

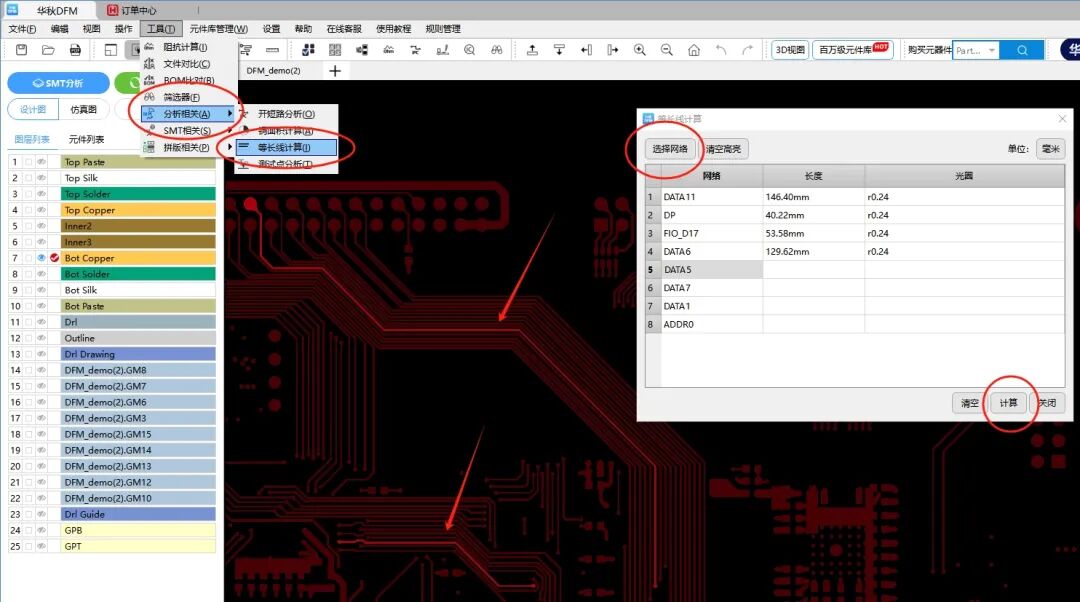

如下图所示找到等长线计算入口，依次点击需要比较的信号线（支持多选），计算后可得到对应的长度与直径大小，支持mm与inch的单位切换。

该功能适用于DDR、差分对、高速总线等场景，建议在布线后期进行细调。



测试点分析

 让可制造性更可靠

检查PCB测试点布局是否合理，包括覆盖率、间距、孔径等，提升后期生产效率，且能自动识别并提取纯Gerber文件中含有测试点特性的测试点。

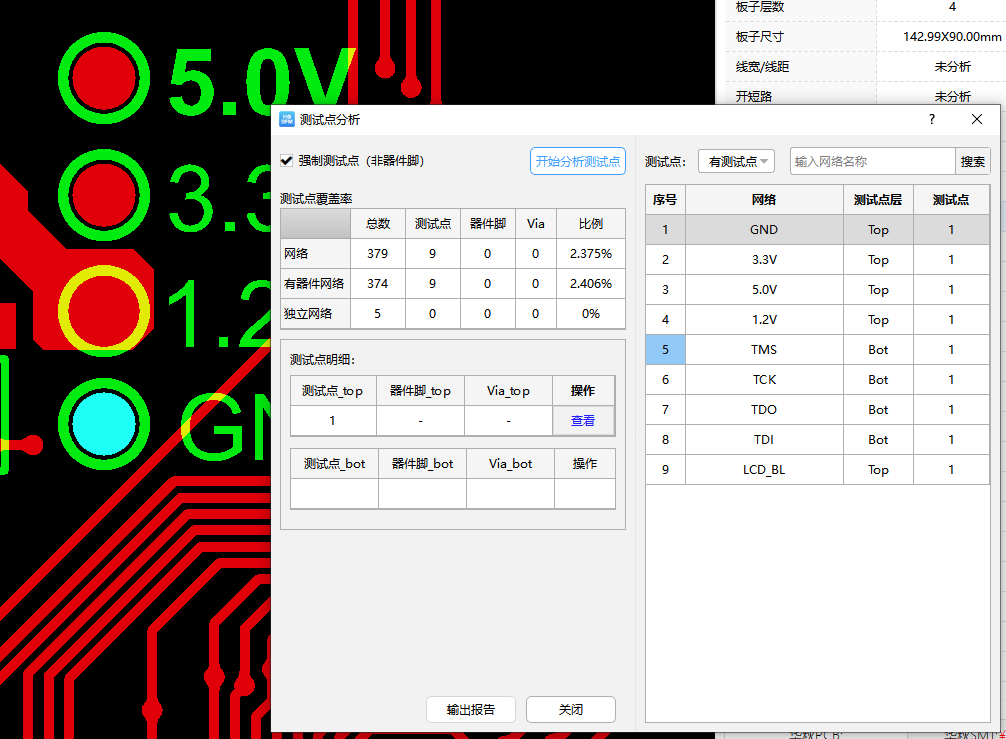

在软件的菜单栏中找到工具—分析相关—测试点分析，可以直接定位到测试点的精确位置，并且看到网络上对应的测试点数量及测试点所在层。在输出的测试点报告中，可以看到测试点的高亮图及网络对应器件的PIN脚信息，以及网络的测试点覆盖率汇总。

尽量让测试点均匀分布，避免集中在狭窄区域，同时注意避开高大元件。



通过以上四个分析工具，大家可以在设计早期发现电气问题、精准估算板材成本、轻松把控信号等长，还能优化测试点布局——这些原本需要手动或借助多个软件完成的工作，现在在华秋DFM里都能一键完成。

小编一直觉得，好的工具不仅是“解决问题”，更是“预防问题”。希望这一期的介绍，能帮大家在设计与制造之间走得更顺畅。

如果还有小伙伴没试过这些功能，不妨下载最新版华秋DFM软件，导入自己的PCB文件体验一下哦～



华秋DFM软件最新下载地址（复制到电脑浏览器打开）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

华秋DFM软件是国内首款免费PCB可制造性和装配分析软件，拥有1200+细项检查规则。基本可涵盖所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，且能够满足工程师需要的多种场景，将产品研制的迭代次数降到最低，减少成本。



记得持续关注华秋DFM公众号，不错过每一期的干货内容哟~如果你在使用中有任何疑问或想了解的功能，也随时欢迎在公众号后台私信小编！
