探索ADS5271:8通道12位50MSPS模数转换器的卓越性能

电子说

1.4w人已加入

描述



在电子设备的设计中,高性能的模数转换器(ADC)是实现精确信号转换和处理的关键组件。今天,我们将深入探讨德州仪器(TI)的ADS5271,一款具有出色性能和丰富特性的8通道、12位、50MSPS模数转换器。

文件下载:ads5271.pdf

一、ADS5271的特性亮点

(一)集成PLL与LVDS接口

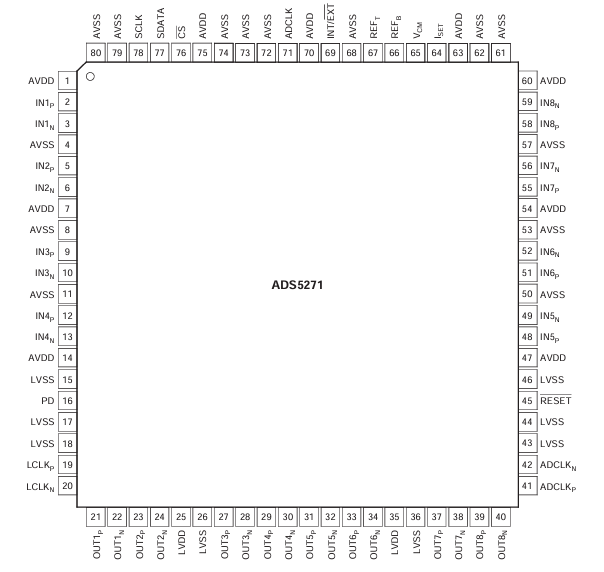

MSPS
MSPS

ADS5271集成了锁相环(PLL),可将输入的ADC采样时钟乘以12倍。这个高频LVDS时钟用于数据序列化和传输过程,每个内部ADC的字输出被序列化,并可以选择先传输最高有效位(MSB)或最低有效位(LSB)。除了八个数据输出外,还会传输位时钟和字时钟,位时钟速度是采样时钟的6倍,字时钟速度与采样时钟相同。这种设计大大简化了数据传输,减少了接口线路数量和封装尺寸。

(二)高性能指标

  1. 分辨率与采样率:具备12位分辨率,最大采样率可达50MSPS,能够满足大多数中高速数据采集应用的需求。
  2. 低功耗:内部参考模式下总功耗为927mW,外部参考模式下为861mW,低功耗特性使得它在高集成度系统中表现出色。
  3. 高信噪比:在10MHz中频时,信噪比(SNR)可达70.5dB,能够有效减少噪声干扰,提高信号质量。

(三)灵活的参考模式

ADS5271提供内部参考,也可选择使用外部参考。内部参考模式可实现最佳性能,简化了系统设计要求。

(四)多种应用场景

适用于便携式超声系统、磁带驱动器、测试设备和光网络等多种领域,具有广泛的应用前景。

二、电气特性分析

(一)直流精度

  1. 无丢失码:经过测试,确保在整个工作范围内没有丢失码,保证了数据的完整性。
  2. 差分非线性(DNL)和积分非线性(INL):在5MHz输入频率下,DNL为±0.5LSB,INL为±0.6LSB,保证了转换的线性度。
  3. 偏移误差和增益误差:偏移误差在±0.75%FS以内,增益误差在±1.0%FS以内,并且具有较低的温度系数,确保了在不同温度环境下的稳定性。

(二)功率要求

不同参考模式下的功率消耗有所不同,内部参考模式下模拟部分功耗为743 - 792mW,输出驱动器功耗为184 - 208mW;外部参考模式下模拟部分功耗为677mW,输出驱动器功耗为184mW。此外,在时钟运行的掉电模式下,功耗可降低至92 - 149mW。

(三)交流特性

  1. 动态特性:在不同输入频率下,具有良好的无杂散动态范围(SFDR)、谐波失真(HD)和信噪比(SNR)等指标。例如,在1MHz输入频率下,SFDR可达78 - 87dBc,SNR可达69.5 - 70.5dBFS。
  2. 串扰和互调失真:串扰指标为 - 90dBc,三阶互调失真(IMD3)在特定条件下可达 - 85dBFS,有效减少了通道间的干扰和信号失真。

三、工作原理剖析

(一)整体架构

ADS5271采用CMOS工艺,由高性能采样保持电路和12位ADC组成。输入的模拟信号首先经过采样保持电路,然后进行模数转换。转换后的12位数据通过序列化器以LVDS格式输出。

(二)时钟与参考

  1. 时钟系统:八个通道由单个ADCLK输入驱动,通过精心匹配的时钟缓冲树生成各通道的采样时钟。PLL从ADCLK内部生成12倍时钟用于序列化器,同时还输出6倍和1倍时钟,确保数据的同步采集。
  2. 参考电压:内部参考电压经过微调,保证了多器件之间的匹配。标称的$REF_T$和$REFB$分别为1.95V和0.95V,$V{CM}$为1.45V,可通过引脚外部获取。

(三)输入处理

模拟输入采用内部偏置,通过两个600Ω电阻实现交流耦合。建议在每个输入引脚串联一个大于20Ω的电阻,以提高输入稳定性。采样电容为4pF,外部交流耦合电容的选择取决于最低工作频率的衰减要求。

(四)过载恢复

ADS5271专门设计用于处理过压情况,当输入差分峰 - 峰值电压超过ADC满量程范围两倍时,若输入共模电压与$V_{CM}$偏差不大,在输入从过载切换到零信号时,输出代码可在三个时钟周期内恢复到满量程的1%以内。

四、设计注意事项

(一)电源与接地

为了减少噪声耦合,建议使用独立的电源分别驱动模拟电源(AVDD)和数字电源(LVDD),并使用独立的接地平面(AVSS和LVSS)。同时,使用多个引脚驱动每个电源和接地,以降低有效电感,提高噪声抑制能力。

(二)时钟设计

理想情况下,输入ADCLK应具有50%的占空比。由于布线等原因导致占空比偏离50%时,内部PLL可生成具有50%占空比的内部时钟。但要注意,PLL要求输入时钟自由运行,若输入时钟短暂停止,PLL需要约10µs重新锁定频率。

(三)LVDS缓冲器

LVDS缓冲器具有四个电流设置,默认电流为3.5mA。为了减少反射影响,可在LVDS驱动器输出端跨接100Ω终端电阻,并适当增加输出电流以恢复输出摆幅。

(四)布局设计

ADS5271采用80引脚PowerPAD热增强封装,在PCB设计时,应参考相关技术文档,充分利用该封装的热效率。同时,注意高速LVDS输出的接口设计,可参考TI网站上的相关应用报告。

五、总结

ADS5271作为一款高性能的8通道模数转换器,凭借其卓越的特性、良好的电气性能和灵活的工作模式,在众多应用领域中具有很大的优势。电子工程师在设计相关系统时,充分考虑其工作原理和设计注意事项,能够充分发挥其性能,实现高质量的数据采集和处理。你在使用类似ADC时遇到过哪些挑战呢?欢迎在评论区分享你的经验。
