ADC101S101:单通道10位A/D转换器的卓越之选

电子说

1.4w人已加入

描述



在电子设计领域,模拟 - 数字转换器(ADC)是连接模拟世界和数字世界的桥梁,其性能直接影响到整个系统的精度和稳定性。今天,我们要深入探讨的是德州仪器(TI)推出的ADC101S101单通道、0.5至1 Msps、10位A/D转换器,它以其独特的特性和广泛的应用场景,在众多ADC产品中脱颖而出。

文件下载:adc101s101.pdf

产品概述

adc
adc

ADC101S101是一款低功耗、单通道的CMOS 10位A/D转换器,具备高速串行接口。与传统仅在单一采样率下指定性能的做法不同,它在500 ksps至1 Msps的采样率范围内都有完整的性能指标。该转换器采用逐次逼近寄存器(SAR)架构,并内置跟踪 - 保持电路,能有效实现模拟信号到数字信号的转换。

产品特性

  • 封装形式多样:提供6引脚WSON和SOT - 23封装,满足不同的空间和布局需求。
  • 可变电源管理:支持单电源供电,电源电压范围为2.7V - 5.25V,可根据实际应用灵活选择。
  • 接口兼容性强:输出串行数据为直二进制格式,与SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口兼容。

应用场景

  • 便携式系统:低功耗特性使其非常适合电池供电的便携式设备,延长设备续航时间。
  • 远程数据采集:可用于远程监测和数据采集系统,实现对模拟信号的准确采集和传输。
  • 仪器仪表和控制系统:高精度的转换性能确保在仪器仪表和控制系统中能精确处理模拟信号。

关键参数与性能指标

静态特性

  • 分辨率:无丢失码的分辨率为10位,能提供较高的精度。
  • 积分非线性(INL):典型值为±0.2 LSB,最大值为±0.7 LSB,保证了转换的线性度。

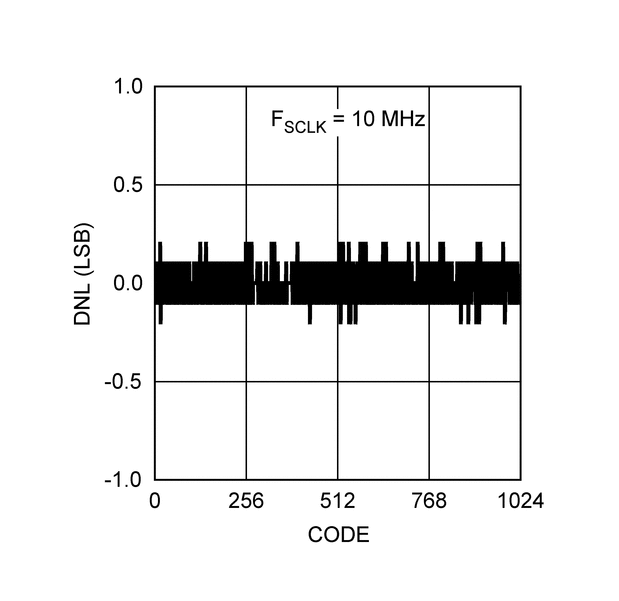

  • 差分非线性(DNL):典型值为+0.3 / -0.2 LSB,最大值为±0.7 LSB,反映了转换步长的准确性。

动态特性

  • 信噪比(SNR):典型值为62 dB,最小值为61.2 dB,能有效抑制噪声干扰。
  • 总谐波失真(THD):典型值为 - 77 dB,最大值为 - 73 dB,减少了谐波对信号的影响。
  • 无杂散动态范围(SFDR):典型值为78 dB,最小值为74 dB,提高了信号的纯净度。

电源特性

  • 正常模式功耗:在+3V或+5V电源下,正常功耗分别为2.0 mW和10 mW。
  • 关断模式功耗:采用+5V电源时,关断模式功耗可低至2.5 μW,实现了低功耗设计。

引脚说明与等效电路

ADC101S101的引脚功能明确,不同类型的引脚各司其职:

  • 模拟输入(VIN):模拟信号输入引脚,输入范围为0V至VA。
  • 数字输入输出:包括数字时钟输入(SCLK)、数字数据输出(SDATA)和片选(CS),共同控制转换和数据传输过程。
  • 电源引脚:正电源引脚(VA)需连接到稳定的2.7V至5.25V电源,并通过电容网络进行旁路;接地引脚(GND)为电源和信号提供接地回路。

工作模式与操作说明

工作模式

  • 正常模式:当CS引脚拉低时,ADC进入正常模式并开始转换过程。为获得最快的吞吐量,应使CS保持低电平,直到转换开始后的第10个SCLK下降沿之后。
  • 关断模式:若在CS拉低后的第2个至第10个SCLK下降沿之间将CS拉高,ADC将进入关断模式,此时模拟电路关闭,功耗大幅降低。

操作流程

基本操作从CS引脚拉低开始,触发转换过程和数据传输。SCLK的上升沿和下降沿控制转换和数据输出的时序。在CS下降沿时,SDATA引脚退出三态,转换器从跟踪模式进入保持模式;在第13个SCLK上升沿,转换器从保持模式回到跟踪模式;在第16个SCLK下降沿,SDATA引脚重新进入三态。

应用电路设计要点

电源设计

由于ADC的参考电压为电源电压,电源噪声会影响器件的噪声性能。因此,建议使用专用的线性稳压器为其供电,或与其他电路进行充分去耦,以减少电源噪声。也可使用精密参考源作为电源,以最大化性能。

模拟输入设计

模拟输入应避免超出(VA + 300 mV)或(GND - 300mV)的范围,以免ESD二极管导通导致器件工作异常。为获得最佳性能,应使用低阻抗源驱动ADC,同时可添加抗混叠滤波器,减少高频噪声的影响。

数字输入输出设计

数字输入引脚(SCLK和CS)的电压范围独立于电源电压,最大可承受5.25V,方便与不同逻辑电平的微处理器或DSP接口。

总结

ADC101S101以其高性能、低功耗和广泛的兼容性,成为单通道A/D转换应用的理想选择。在设计过程中,我们需要根据具体的应用场景和性能要求,合理选择工作模式、优化电源设计和输入输出电路,以充分发挥其优势。希望通过本文的介绍,能帮助电子工程师们更好地了解和应用ADC101S101,为电子系统的设计带来更多的可能性。

在实际应用中,你是否遇到过类似ADC的性能优化问题?你又是如何解决的呢?欢迎在评论区分享你的经验和见解。
