在电子设计领域,模数转换器(ADC)是连接模拟世界和数字世界的桥梁。今天,我们要深入探讨德州仪器(TI)的ADS5270,一款高性能的八通道12位40MSPS模数转换器,它在便携式超声系统、测试设备、光网络等众多领域都有广泛应用。

文件下载:ads5270.pdf

核心特性

高速采样与高精度转换

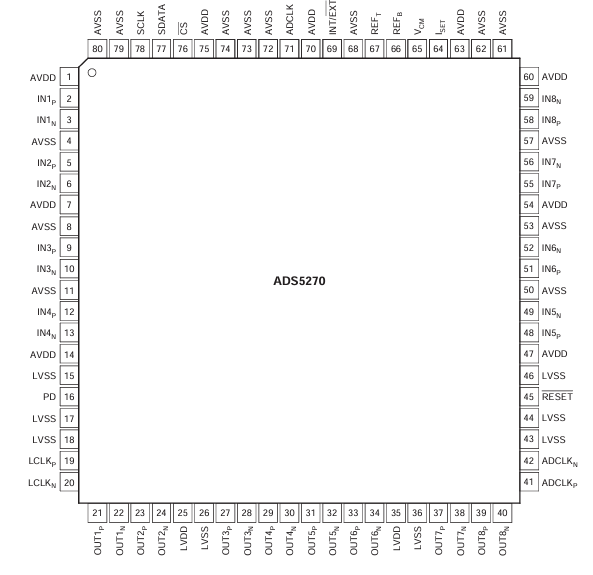

模数转换器
模数转换器

ADS5270的最大采样率可达40MSPS,拥有12位分辨率,且无失码现象,这意味着它能够精确地将模拟信号转换为数字信号,为后续的数字处理提供准确的数据基础。

低功耗设计

该转换器提供内部参考,也可选择外部参考。内部参考模式下,总功耗为888mW;外部参考模式下,总功耗为822mW。低功耗特性使得它在对功耗敏感的应用中具有很大优势,能够提高系统的集成度和稳定性。

集成PLL与LVDS接口

集成的锁相环(PLL)将输入的ADC采样时钟乘以12倍,生成高频LVDS时钟用于数据序列化和传输。每个内部ADC的字输出被序列化后,可选择先传输MSB或LSB。除了八个数据输出外,还会传输位时钟和字时钟,位时钟速度是采样时钟的6倍,字时钟速度与采样时钟相同。这种设计不仅提高了数据传输的效率,还减少了接口线的数量和封装尺寸。

出色的动态性能

在10MHz中频下,SNR可达70.5dB,展现了其在处理高频信号时的优异性能。同时,它还具备低谐波失真和高无杂散动态范围(SFDR),能够有效抑制噪声和干扰,保证信号的质量。

电气特性详解

直流精度

ADS5270在直流精度方面表现出色,DNL(差分非线性)和INL(积分非线性)都控制在较小范围内,偏移误差和增益误差也在可接受的范围内。此外,它还具有良好的温度稳定性,偏移温度系数和增益误差温度系数都较低,能够在不同的温度环境下保持稳定的性能。

功率要求

内部参考模式下,模拟部分(AVDD)和输出驱动器(LVDD)的功耗分别为716mW和172mW;外部参考模式下,相应的功耗分别为650mW和172mW。在功率-down模式下,功耗可进一步降低,满足不同应用场景下的节能需求。

参考电压

内部参考电压经过精确调整,REF_T和REF_B的标称值分别为1.95V和0.95V,VCM(共模电压)为1.45V。这些参考电压为ADC的正常工作提供了稳定的基准,确保了转换的准确性。

工作原理深度解析

输入级设计

ADS5270的输入级采用了高性能的采样保持电路,能够同时对八个通道的模拟信号进行采样。输入信号通过精心匹配的时钟缓冲树生成每个通道的采样时钟,确保了各通道之间的一致性。

转换架构

该转换器采用了流水线式转换器架构,由多位和单位内部级组合而成。每个级将其数据输入到数字误差校正逻辑中,保证了12位级别的出色差分线性度和无失码现象。流水线架构虽然会导致6.5个时钟周期的数据延迟,但却提高了转换的速度和精度。

数据序列化与输出

ADC的输出数据经过序列化后,以LVDS格式通过一对引脚输出。序列化器由PLL生成的12倍时钟驱动,将每个通道的12位数据序列化后先输出LSB。同时,序列化器还会生成1倍和6倍时钟,与数据同步输出,方便数据的捕获和处理。

应用注意事项

时钟设计

为了确保各通道的孔径延迟和抖动一致,ADS5270采用了时钟树网络来生成每个通道的采样时钟。输入时钟ADCLK的占空比应尽量接近50%,以保证最佳的性能。同时,要注意时钟的稳定性和抗干扰能力,避免时钟抖动对转换结果产生影响。

参考电路设计

使用内部参考模式时,应在参考引脚(REF_T和REF_B)与去耦电容之间添加2Ω电阻,以提高参考电压的稳定性。外部参考模式下,要确保外部参考电压的共模电压与VCM匹配在50mV以内,否则可能会影响转换的精度。

噪声耦合问题

高速混合信号容易受到各种噪声耦合的影响,ADS5270通过将模拟和数字域分离、采用LVDS缓冲器等措施,有效降低了噪声耦合的影响。在PCB设计时,应注意合理布局和布线,减少数字噪声对模拟电路的干扰。

功率管理

ADS5270具有功率-down模式,通过拉高PD引脚可使器件进入该模式,此时功耗可降至100mW以下。在实际应用中,可以根据系统的工作状态灵活控制功率,以达到节能的目的。同时,要注意参考引脚的外部电容值对功率恢复速度的影响。

复位操作

在电源稳定后,必须给器件提供一个有效的RESET脉冲,使所有内部寄存器复位到默认值。否则,可能会导致某些寄存器处于非默认状态,影响器件的正常工作。

总结

ADS5270是一款功能强大、性能优异的模数转换器,它的高速采样、高精度转换、低功耗设计和出色的动态性能使其在众多应用领域中脱颖而出。作为电子工程师,在使用ADS5270时,要充分了解其特性和工作原理,注意应用中的各种细节,才能充分发挥其优势,设计出高性能的电子系统。你在使用类似的ADC时遇到过哪些挑战呢?欢迎在评论区分享你的经验和见解。
