ADC12DL066:高性能12位A/D转换器的深度解析

电子说

1.4w人已加入

描述



在电子设计领域,A/D转换器是连接模拟世界和数字世界的关键桥梁。TI的ADC12DL066作为一款双12位、66Msps、450MHz输入带宽的A/D转换器,凭借其出色的性能和丰富的特性,在众多应用场景中展现出强大的优势。今天,我们就来深入剖析这款转换器,为大家的设计工作提供有价值的参考。

文件下载:adc12dl066.pdf

核心特性与关键规格

特性亮点

数据输出
数据输出
  • 输出格式灵活:支持二进制或2的补码输出格式,满足不同系统的需求。
  • 单电源供电:采用单一+3.3V电源供电,输出与2.4V - 3.3V兼容,引脚与ADC12D040兼容,方便系统升级和替换。
  • 低功耗设计:具备掉电模式,可有效降低功耗,延长设备续航时间。
  • 参考源可选:提供内部/外部参考源选择,增强了设计的灵活性。

关键规格

  • 分辨率:12位分辨率,确保高精度的信号转换。

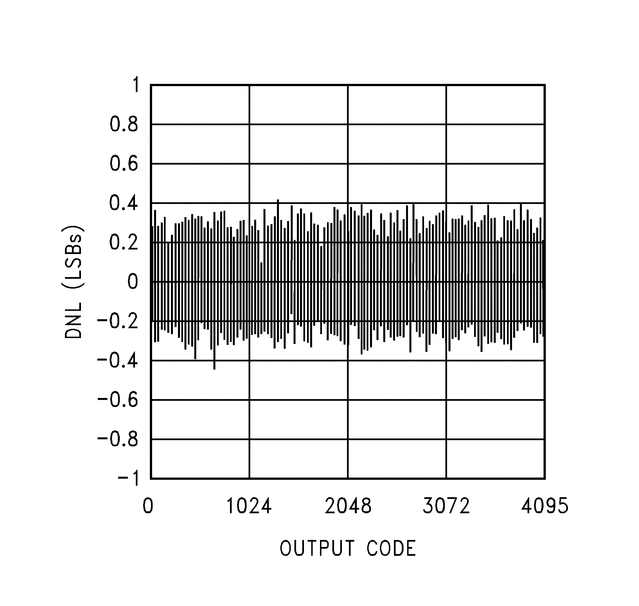

  • 线性度:DNL典型值为±0.5 LSB,INL典型值为±1.2 LSB,保证了良好的线性度。
  • 信噪比与无杂散动态范围:在$f_{IN}=10 MHz$时,SNR典型值为66 dB,SFDR典型值为81 dB,能够有效抑制噪声和杂散信号。
  • 功耗:工作时功耗为686 mW(典型值),掉电模式下功耗仅为75 mW(典型值)。

引脚功能与电气特性

引脚描述

ADC12DL066的引脚涵盖了模拟输入、参考输入、数字输入输出以及电源等多个方面。其中,模拟输入引脚支持差分输入,可提供更好的性能;参考输入引脚可选择内部或外部参考源;数字输入输出引脚则实现了数据的传输和控制。

电气特性

从静态特性来看,分辨率无丢失码,INL、DNL等指标表现出色;动态特性方面,全功率带宽达到450 MHz,SNR、SINAD等指标在不同输入频率下都有良好的表现。此外,还对时钟频率、转换延迟、数据输出延迟等AC特性进行了详细规定,确保了转换器在高速工作时的稳定性和准确性。

功能描述与应用信息

功能原理

ADC12DL066采用流水线架构和误差校正电路,以确保最大性能。模拟输入信号在时钟上升沿被采集,并经过6个时钟周期的流水线延迟后输出数字数据。用户可以通过OF引脚选择输出格式,PD引脚控制掉电模式。

应用条件

为了确保ADC12DL066的正常工作,建议遵循以下操作条件:电源电压$3.0 V \leq V{A} \leq 3.6 V$,$V{D}=V{A}$,输出驱动电源$2.4 V \leq V{D R} \leq V{D}$,时钟频率$15 MHz \leq f{CLK} \leq 66 MHz$,参考电压$0.8 V \leq V{REF} \leq 1.5 V$,共模电压$V{REF} / 2 \leq V_{CM} \leq 1.2 V$。

模拟输入与参考引脚

模拟输入采用差分输入对,输入电路包含输入升压电路,可提高线性度。参考引脚可选择内部或外部参考源,参考电压范围为0.8V - 1.5V,使用外部参考时需对$V_{REF}$引脚进行旁路处理。

信号输入与驱动

信号输入为差分输入,最佳性能要求输入信号以共模电压$V_{CM}$为中心,且峰峰值不超过参考电压。驱动模拟输入时,建议使用源阻抗小于100Ω的信号源,并选择合适的放大器,如LMH6550、LMH6702等。

数字输入与输出

数字输入包括CLK、OEA、OEB、OF、INT/EXT REF和PD等引脚,需注意时钟信号的稳定性和抖动,以及各引脚的逻辑控制。数据输出为TTL/CMOS兼容,输出数据在OE和PD引脚为低电平时有效。

电源与布局考虑

电源供应

电源引脚需进行旁路处理,使用10 µF和0.1 µF的电容,以降低电源噪声。模拟电源噪声应保持在$100 mV{P . P}$以下,$V{DR}$引脚可在2.4V - $V{D}$范围内工作,但需注意$tOD$会随$V{DR}$的降低而增加。

布局与接地

合理的布局和接地是确保准确转换的关键。应将模拟和数字区域分开,ADC12DL066置于两者之间。避免模拟和数字线路交叉,时钟线路应尽量短且远离其他信号,以减少干扰。

常见应用陷阱与避免方法

输入电压超限

输入电压不应超过电源轨100 mV,否则可能导致故障或不稳定。可在数字输入引脚串联47Ω - 100Ω的电阻来解决过冲或下冲问题。

驱动高电容总线

避免驱动高电容数字数据总线,否则会导致动态性能下降。可通过缓冲输出数据和添加串联电阻来改善性能。

参考引脚异常

参考引脚应在规定范围内工作,否则可能导致性能下降。参考旁路引脚需进行适当的旁路处理。

时钟信号问题

时钟信号应避免抖动和过长的走线,以及与其他信号的耦合,否则会影响SNR性能。

总结

ADC12DL066以其高性能、低功耗和灵活的设计特性,成为众多应用领域的理想选择。在实际设计中,我们需要充分了解其特性和要求,合理布局和驱动,避免常见的应用陷阱,以确保系统的稳定性和准确性。希望本文能为大家在使用ADC12DL066时提供有益的参考,如果你在设计过程中有任何疑问或经验,欢迎在评论区分享交流。
